UPVC/CPVC 90 ° khuỷu tay

UPVC/CPVC 90 ° khuỷu tay là một đường ống hiệu suất cao được sử dụng rộng rãi trong các lĩnh vực xây dựng và công nghiệp. Được làm từ UPVC cao cấp (polyvinyl clorua không quá sức) hoặc CPVC (polyvinyl clorua clo), khuỷu tay 90 ° này cung cấp khả năng chống ăn mòn và hiệu suất nhiệt độ cao.

Sản phẩm được thiết kế để cho phép các kết nối ống mượt mà hơn, giảm hiệu quả khả năng chống dòng chảy và cải thiện hiệu quả hệ thống tổng thể. Nó phù hợp cho việc cung cấp nước, thoát nước và vận chuyển chất lỏng hóa học, đáp ứng các yêu cầu đa dạng. Khuỷu tay 90 ° dễ dàng cài đặt và tích hợp liền mạch với các hệ thống đường ống tiêu chuẩn, không yêu cầu công cụ đặc biệt.

Liên hệ với chúng tôi

PREV：UPVC/CPVC Coupler
NEXT：UPVC/CPVC TEE

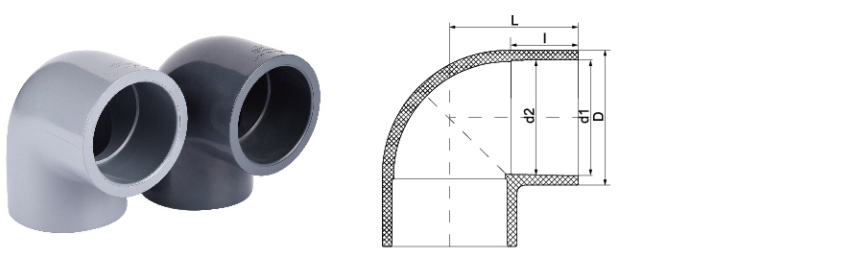

Tham số Ứng dụng Tiêu chuẩn kỹ thuật

Kích thước/Nom.			DN20	DN25	DN32	DN40	DN50	DN63	DN75	DN90	DN110	DN140	DN160	DN225	DN280	DN315
			(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
			(1/2 ")	(3/4 ")	(1 ")	(1-1/4 ")	(1-1/2 ")	(2 ")	(2-1/2 ")	(3 ")	(4 ")	(5 ")	(6 ")	(8 ")	(10 ")	(12 ")
Din	D1		20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4	140.5	160.5	226.25	281.45	316.85
	D2		20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1	140.2	160.2	225.05	280.05	315.05
	UPVC	D	26.5	32	39.6	49	60	74.6	88	104	127	161	185	259.4	310	344
		L	28	33.5	40	48.5	58.5	72	84	99	119	150	170	241.5	295	325
		TÔTÔTÔTôi	16	19	22	26	31	38	44	51	61	76	86	119	146	165
	CPVC	D	26.5	32	41	50.2	62.8	79	91	108.6	132.4	164.4	188.6	259.4	310	344
		L	29	34	42	50.5	61	75	87	102.5	123	156	178	241.5	296	325
		I	16.5	19	22.5	26.5	31.5	38	44	51.5	61.5	76.5	86.5	119	146	165
ANSI	D1		21.51	26.87	33.62	42.4	48.54	60.65	79.39	89.31	114.81	141.81	168.81	219.8	273.81	324.61
	D2		21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.21	141.11	168	218.8	272.67	323.47
	D		29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	191	246	306	360
	L		35	41	48	56	63	72	86	102.5	122.5	156	170	220	278	328
	I		22.2	25.5	28.6	32.8	36	39	46	50.5	60	70	79.5	104	128	153
Jis	D1		22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27	140.22	165.16	216.68	267.21	318.66
	D2		21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2	139.01	163.9	214.6	264.88	315.88
	D		29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	191	246	306	360
	L		35	41	48	56	63	72	86	102.5	122.5	156	170	220	278	328
	I		22.2	25.5	28.6	32.8	36	39	46	50.5	60	70	79.5	104	128	153

Công ty

Công ty TNHH Đường ống Zheyi (Vũ Hán), Ltd.

Tập đoàn Zheyi là China UPVC/CPVC 90 ° khuỷu tay Đối với ngành công nghiệp thực phẩm/ô tô/điện tử Suppliers Và Custom UPVC/CPVC 90 ° khuỷu tay Đối với ngành công nghiệp thực phẩm/ô tô/điện tử Factory. Chúng tôi được thành lập vào năm 2007, chuyên về R & D, sản xuất, bán và dịch vụ đường ống công nghiệp của CPVC và UPVC. Nó đã có được giấy phép sản xuất các thiết bị đặc biệt, Tài liệu phê duyệt giấy phép vệ sinh liên quan đến sản phẩm nước của tỉnh Chiết Giang, Giấy chứng nhận hệ thống quản lý chất lượng, IS014001 Giấy chứng nhận hệ thống quản lý môi trường, chứng chỉ hệ thống quản lý an toàn và sức khỏe nghề nghiệp và chứng chỉ khác của IS045001. Nó cũng nắm giữ hơn 50 quyền sở hữu trí tuệ độc lập và khả năng nhập khẩu và xuất nhập khẩu. Để cung cấp các sản phẩm đa dạng và dịch vụ tốt hơn, công ty đã giới thiệu công nghệ tiên tiến, thiết bị công cụ và các hệ thống quản lý và nguyên liệu độc đáo từ Đức và Mỹ. Trong những năm qua, các sản phẩm của chúng tôi được sử dụng rộng rãi trong ngành công nghiệp hóa học, luyện kim, quang điện, năng lượng hạt nhân, lithium, chất bán dẫn điện tử, thực phẩm, y học, ô tô, xử lý nước công nghiệp và các ngành công nghiệp khác trong chất lỏng axit và kiềm, nước siêu tinh, nước uống, nước điện tử. Hiện tại, Zheyi Group đã thành lập hơn 30 công ty bán hàng trên toàn quốc. Các loại sản phẩm được xuất khẩu sang Châu Âu, Châu Mỹ, Đông Nam Á và các quốc gia và khu vực khác. Sản phẩm của chúng tôi được chào đón bởi khách hàng trên thị trường trong nước và quốc tế.

Giấy chứng nhận danh dự

Tin tức

Giấy chứng nhận
Dec 12,2024
Đọc thêm

Phản hồi tin nhắn

Kiểm soát chất lượng nghiêm ngặt

Được hướng dẫn theo nguyên tắc "chất lượng đầu tiên", Tập đoàn Zheyi tận dụng các thiết bị nâng cao quốc tế và nguyên liệu cao cấp để duy trì sự kiểm soát nghiêm ngặt đối với mọi giai đoạn sản xuất. Mục tiêu là cung cấp các sản phẩm đường ống vượt trội về cả hiệu suất và tính thẩm mỹ.

Công ty sử dụng các thiết bị sản xuất hiện đại và vật liệu cao cấp, bao gồm Sekisui từ Nhật Bản và Lubrizol từ Hoa Kỳ. Thông qua sự pha trộn liền mạch của các kỹ thuật sản xuất tinh vi và quản lý chuyên nghiệp, mỗi sản phẩm "Zheyi" trải qua kiểm soát chất lượng nghiêm ngặt từ việc sản xuất và kiểm tra đến giao hàng cuối cùng, đảm bảo sự hoàn hảo cả về ngoại hình và chức năng.
Kiểm tra hiệu suất chính xác

Tại Zheyi, mọi sản phẩm đều được chế tạo không chỉ tập trung vào thẩm mỹ tinh tế mà còn với một cam kết không ngừng về chất lượng nội bộ vượt trội. Kiểm tra hiệu suất nghiêm ngặt đảm bảo độ ổn định và độ bền của sản phẩm, ngay cả trong điều kiện thách thức:

● Kiểm tra mật độ: Đo mật độ vật liệu để đảm bảo tính đồng nhất và ổn định cấu trúc.
● Kiểm tra nhiệt độ làm mềm Vicat: Đánh giá chất liệu làm mềm vật liệu trong điều kiện nhiệt độ cao để đảm bảo khả năng chống biến dạng trên các môi trường khác nhau.
● Thử nghiệm lò nướng: Mô phỏng khả năng chống nhiệt dài hạn, xác minh khả năng của sản phẩm để chịu được tiếp xúc kéo dài với nhiệt độ cao.
● Kiểm tra thủy tĩnh: Đánh giá cường độ đường ống trong điều kiện áp suất cao để đảm bảo độ an toàn và độ tin cậy.
● Thử nghiệm tác động của Hammer: Thử nghiệm chống va chạm để đảm bảo độ bền của sản phẩm trong quá trình vận chuyển, lắp đặt và sử dụng hàng ngày.

UPVC/CPVC 90 ° khuỷu tay Industry knowledge

Cách chọn chính xác UPVC/CPVC 90 ° khuỷu tay ? Giải thích chi tiết về mức áp suất và kích thước tiêu chuẩn

Trong các hệ thống đường ống công nghiệp, UPVC (polyvinyl clorua không quá sức) và CPVC (polyvinyl clorua clo) 90 ° là các đầu nối chính và lựa chọn của chúng ảnh hưởng trực tiếp đến sự an toàn, độ bền và hiệu quả vận hành của hệ thống. Lựa chọn chính xác đòi hỏi phải xem xét toàn diện các tính chất vật liệu, mức áp lực, tiêu chuẩn kích thước và nhu cầu đặc biệt của các ngành công nghiệp khác nhau.

1. Lựa chọn vật liệu: Sự khác biệt chính giữa UPVC và CPVC
UPVC phù hợp với nhiệt độ bình thường (0 ° C ~ 60 ° C) và môi trường áp suất thấp, có khả năng chống ăn mòn axit và kiềm tốt, chi phí thấp và thường được sử dụng trong nước uống an toàn (nước uống an toàn), xử lý nước công nghiệp (xử lý nước công nghiệp), cung cấp nước uống thông thường (nước uống) và các kịch bản khác.

CPVC có khả năng chống nhiệt độ cao (lên tới 93 ° C ~ 110 ° C) và có cường độ nén cao hơn. Nó phù hợp cho môi trường ăn mòn nhiệt độ cao. Các ứng dụng điển hình bao gồm vận chuyển chất lỏng trong ngành luyện kim, các đường ống hóa học tinh khiết cao trong ngành công nghiệp quang điện, hệ thống nước siêu tinh khiết trong ngành công nghiệp bán dẫn điện tử, đường ống khử trùng nhiệt độ cao trong ngành công nghiệp y học, đường ống dẫn nước.

2. Lựa chọn cấp áp lực (tiêu chuẩn PN và SCH)
Khả năng chịu áp lực của khuỷu tay phụ thuộc vào độ dày thành. Các tiêu chuẩn áp lực phổ biến bao gồm PN (áp lực danh nghĩa, chẳng hạn như PN6, PN10, PN16) và SCH (lịch trình, như Sch40, Sch80).

Đối với nước uống an toàn và xử lý nước thông thường, vật liệu UPVC thường được chọn và mức áp lực Pn6 ~ PN10 có thể đáp ứng nhu cầu. Trong các ngành công nghiệp nước thải và luyện kim, do sự ăn mòn mạnh mẽ của phương tiện truyền thông, nên chọn khuỷu tay PN10 ~ PN16 hoặc SCH80 để đảm bảo khả năng chống áp suất và chống ăn mòn hóa học lâu dài.

Photovoltaic, các ngành công nghiệp bán dẫn và y học điện tử có các yêu cầu cực kỳ cao đối với độ sạch đường ống và kháng hóa học, và thường sử dụng khuỷu tay CPVC SCH40 hoặc SCH80 để đảm bảo rằng phương tiện truyền thông tinh khiết cao không bị ô nhiễm. Các ứng dụng nhà máy điện hạt nhân yêu cầu các vật liệu CPVC chống bức xạ đặc biệt đáp ứng các tiêu chuẩn nghiêm ngặt như ASME NQA-1.

3. Tiêu chuẩn kích thước (DN và inch)
Kích thước của khuỷu tay UPVC/CPVC 90 ° phải phù hợp với hệ thống đường ống. Các tiêu chuẩn chung bao gồm số liệu (DN15, DN50, DN100, v.v.) và Hoàng gia (1/2 ", 2", 4 ", v.v.).

Trong các ngành công nghiệp bán dẫn và quang điện điện tử, khuỷu tay có đường kính nhỏ (DN15 ~ DN50) thường được sử dụng do cần kiểm soát chất lỏng có độ chính xác cao. Khuỷu tay có đường kính lớn của DN80 ~ DN300 thường được sử dụng trong xử lý nước thải công nghiệp và các ngành công nghiệp luyện kim do tỷ lệ dòng chảy lớn. Các nhà máy điện hạt nhân và ngành công nghiệp dược phẩm phải tuân thủ nghiêm ngặt các tiêu chuẩn ngành để đảm bảo phù hợp với quy mô chính xác để tránh rò rỉ hoặc rủi ro ô nhiễm.

4. Các chứng chỉ và yêu cầu dành riêng cho ngành
Các ngành công nghiệp khác nhau có các yêu cầu chứng nhận khác nhau cho khuỷu tay:
Nước uống / nước uống an toàn: Phải tuân thủ chứng nhận an toàn thực phẩm NSF / ANSI 61.
Chất bán dẫn điện tử / quang điện: Yêu cầu thành bên trong cực mượt để giảm lắng đọng hạt và một số ứng dụng yêu cầu chứng nhận bán F57.
Y học: Tiêu chuẩn USP Class VI hoặc FDA phải được đáp ứng để đảm bảo rằng không có chất làm dẻo được lọc.
Năng lượng hạt nhân: Chứng nhận chất lượng ASME NQA-1 phải được thông qua và phải sử dụng các vật liệu CPVC biến đổi bức xạ.

5. Khuyến nghị cài đặt và bảo trì
Phương pháp kết nối: Khuỷu tay UPVC/CPVC thường được liên kết với dung môi (keo PVC). Trong quá trình cài đặt, đảm bảo rằng giao diện sạch sẽ và không có dầu.
Khoảng cách hỗ trợ: Các đường ống nhiệt độ cao (CPVC) hoặc đường kính lớn yêu cầu các khung hỗ trợ bổ sung để tránh biến dạng do sự giãn nở nhiệt hoặc tác động của chất lỏng.
Kiểm tra thường xuyên: Trong các ngành công nghiệp có nguy cơ cao như năng lượng hóa học và hạt nhân, khuỷu tay phải được kiểm tra thường xuyên để biết các dấu hiệu vết nứt, lão hóa hoặc ăn mòn và các bộ phận bị hư hỏng phải được thay thế kịp thời.
