tùy chỉnh Van bướm tay cầm SCH8O/DIN UPVC/CPVC Đối với ngành công nghiệp thực phẩm/ô tô/điện tử

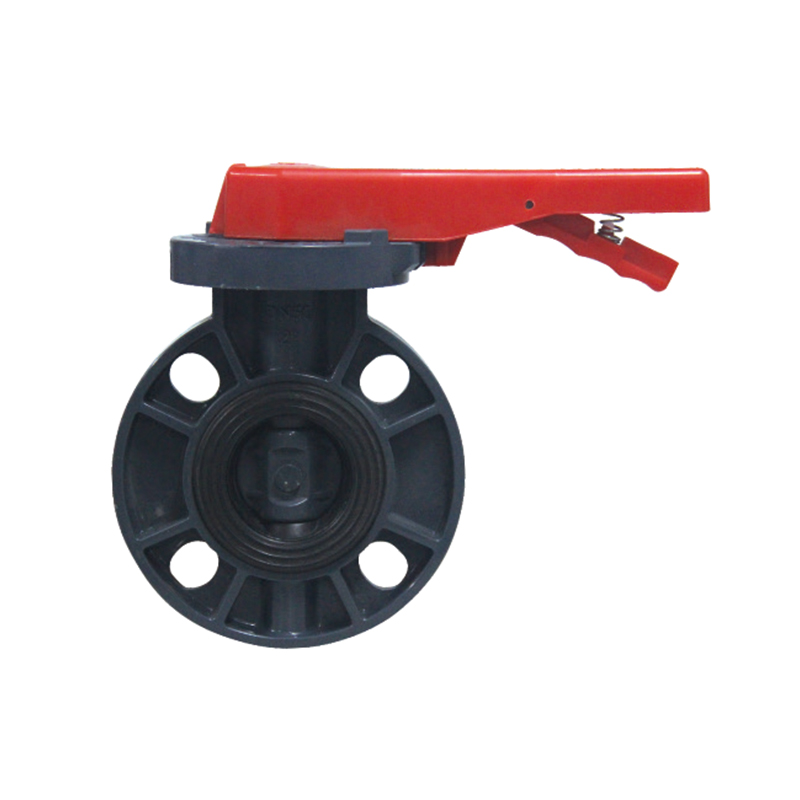

Van bướm tay cầm SCH8O/DIN UPVC/CPVC

Van bướm tay cầm SCH8O/DIN UPVC/CPVC

Van bướm tay UPVC/CPVC là thiết bị kiểm soát chất lỏng hiệu quả và đáng tin cậy được thiết kế cho các ứng dụng công nghiệp và xây dựng khác nhau. Nó phù hợp để kiểm soát dòng chảy của môi trường ăn mòn như axit, kiềm và nước thải.

Thiết kế của nó đảm bảo hoạt động nhẹ và dễ dàng, khiến nó phù hợp để lắp đặt trong không gian hạn chế. Thao tác đóng mở linh hoạt, được vận hành thông qua tay cầm, cho phép người dùng dễ dàng điều chỉnh lưu lượng. Van mang lại hiệu suất bịt kín, ngăn chặn rò rỉ hiệu quả và đảm bảo sự an toàn và ổn định của hệ thống. Khả năng chịu nhiệt độ và áp suất cao của nó cho phép hoạt động ổn định trong điều kiện khắc nghiệt, khiến nó được sử dụng rộng rãi trong các ngành xử lý nước, xử lý hóa chất, dầu khí và dược phẩm.

Liên hệ với chúng tôi

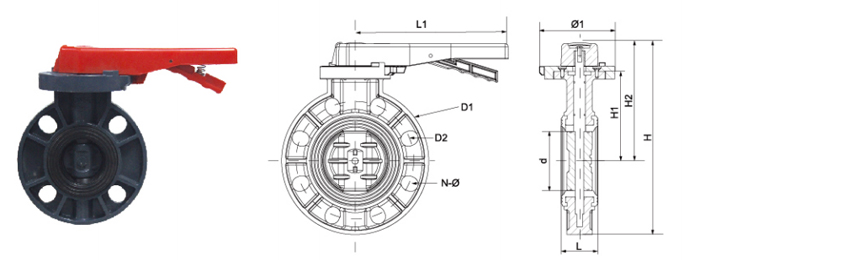

tham số ứng dụng Tiêu chuẩn kỹ thuật
  • KÍCH THƯỚC/NOM.

    dn63

    dn75

    dn90

    dn110

    dn140

    dn160

    dn225

    (DN50)

    (DN65)

    (DN80)

    (DN100)

    (DN125)

    (DN150)

    (DN200)

    (2")

    (2-1/2")

    (3")

    (4")

    (5")

    (6")

    (8")

    D1

    DIN

    160

    180

    196

    228

    258

    287

    344

    ANSI

    155

    178

    192

    229

    254

    284

    343

    JIS

    120

    140

    150

    175

    210

    240

    290

    D2

    DIN

    125

    145

    160

    180

    210

    240

    295

    ANSI

    121

    140

    152

    191

    216

    241

    298

    JIS

    73

    90

    105

    132

    158

    186

    238

    N-Φ

    DIN

    4-Φ19

    4-①19

    8-Φ19

    8-Φ19

    8-Φ19

    8-Φ23

    8-Φ23

    ANSI

    4-Φ19

    4-Φ19

    4-Φ19

    4-Φ19

    8-Φ22

    8-Φ22

    8-Φ22

    JIS

    4-Φ19

    4-Φ19

    8-Φ19

    8-Φ19

    8-Φ23

    8-Φ23

    12-Φ23

    d

    48

    63

    78

    98

    122

    146

    199

    Φ1

    124

    124

    124

    124

    170

    170

    170

    H

    223

    245

    270

    308

    352

    382

    452

    H1

    100

    112

    120

    140

    168

    181

    215

    H2

    143

    155

    172

    194

    223

    239

    280

    L

    43

    46

    49

    54

    64

    70

    88

    L1

    190

    190

    240

    240

    310

    310

    310

SCH80 / DIN · HOẠT ĐỘNG Đòn Bẩy
Van bướm tay cầm UPVC/CPVC
Tấm wafer · Lug · Niêm phong hoàn toàn · Lớp lót PTFE/EPDM
Van bướm tay cầm SCH80/DIN UPVC/CPVC là thiết bị kiểm soát dòng chảy một phần tư được thiết kế cho dịch vụ bật tắt và điều tiết trong các hệ thống chất lỏng có độ tinh khiết cao và ăn mòn. Được sản xuất theo tiêu chuẩn ASTM SCH80 và DIN, van này có đĩa quay 90° để điều chỉnh dòng chảy, với tay cầm đòn bẩy cung cấp chỉ báo vị trí trực quan. Thân van có sẵn bằng nhựa UPVC dành cho dịch vụ hóa học thông thường và CPVC dành cho các ứng dụng có nhiệt độ cao lên đến 93°C. Lớp lót đàn hồi - có sẵn bằng EPDM, PTFE hoặc Viton - cung cấp khả năng ngắt kín bong bóng trong toàn bộ phạm vi áp suất. Cấu hình wafer và lug cho phép dịch vụ cuối cùng và lắp đặt dễ dàng giữa các mặt bích tiêu chuẩn.
DN40–DN300
Phạm vi kích thước
PN10–PN16
Đánh giá áp suất
–20°C đến 93°C
Phạm vi CPVC
Tay cầm đòn bẩy
hoạt động
Niêm phong lót
Lớp lót có thể thay thế (EPDM, PTFE hoặc Viton) mang lại sự bịt kín xung quanh mặt đĩa và mặt bích, loại bỏ các đường rò rỉ và đơn giản hóa việc bảo trì.
Khả năng tương thích hóa học
Thân UPVC và CPVC chống lại nhiều loại axit, bazơ và muối. Vật liệu lót có thể được lựa chọn để phù hợp với yêu cầu tiếp xúc với hóa chất cụ thể.
Khả năng điều tiết
Thiết kế hình cánh bướm cho phép điều chỉnh dòng chảy chính xác trong phạm vi xoay 0–90°, mang lại khả năng điều khiển linh hoạt ngoài dịch vụ bật tắt đơn giản.
Tùy chọn wafer / Lug
Kiểu wafer cung cấp khả năng lắp đặt nhẹ, chi phí thấp giữa các mặt bích. Kiểu Lug cho phép dịch vụ cuối cùng và cách ly các phần đường ống hạ lưu.
Thông số kỹ thuật
Vật liệu cơ thể UPVC · CPVC
Chất liệu đĩa UPVC/CPVC rắn · Sắt dẻo có tráng phủ (tùy chọn)
Chất liệu lót EPDM · PTFE · Viton (FKM)
Các kiểu kết nối Wafer · Lug (Khoan DIN hoặc ANSI)
Tiêu chuẩn ASTM D2467 (SCH80) · DIN 8061/8062 · ISO 16136
Loại tay cầm Tay cầm đòn bẩy có tấm khóa 10 vị trí
Hướng dẫn lựa chọn lớp lót
EPDM Nước, axit nhẹ, kiềm, lên đến 80°C
PTFE Hóa chất, dung môi mạnh, độ tinh khiết cao, lên tới 93°C
Viton (FKM) Hydrocarbon, dầu, chất oxy hóa mạnh, lên đến 90°C
Việc lựa chọn lớp lót phải được xác minh dựa trên quá trình hóa học và nhiệt độ cụ thể để đảm bảo tuổi thọ sử dụng và hiệu suất bịt kín.
Trường ứng dụng
Xử lý hóa chất
Chuyển axit và kiềm, hệ thống định lượng, đường cấp liệu cho lò phản ứng
Điện tử & Bán dẫn
Phân phối nước siêu tinh khiết, bùn làm phẳng cơ học hóa học (CMP)
Năng lượng & Quang điện
Pin điện phân, khắc pin mặt trời, nước làm mát hạt nhân
Xử lý nước
Nước thải công nghiệp, thức ăn RO, khử muối, nước uống
Dược phẩm & Thực phẩm
Nước khử ion, hệ thống CIP, dây chuyền xử lý vệ sinh
Ô tô & Tổng hợp
Tuần hoàn sơn, rửa chi tiết, nước làm mát, nước thải
Ghi chú cài đặt
  • Lắp đặt wafer: Căn giữa van giữa các mặt bích. Sử dụng bu lông và đai ốc mặt bích thích hợp. Thắt chặt đều theo hình chữ thập.
  • Lắp đặt vấu: Bắt vít trực tiếp vào một mặt bích để sử dụng ở điểm cuối. Sử dụng miếng đệm toàn mặt ở cả hai bên.
  • Tiêu chuẩn mặt bích: Tương thích với mặt bích DIN PN10/PN16 hoặc ANSI Class 150. Kiểm tra sự căn chỉnh lỗ bu lông.
  • Định vị đĩa: Đĩa phải ở vị trí đóng trong quá trình lắp đặt để tránh làm hỏng lớp lót.
  • Vận tốc đường truyền: Đối với vật liệu mài mòn, vận tốc giới hạn ở mức 2 m/s để kéo dài tuổi thọ của lớp lót. Đối với môi trường sạch, tốc độ lên tới 5 m/s là có thể chấp nhận được.
  • Gắn thiết bị truyền động: Để vận hành tự động, hãy sử dụng tấm gắn ISO 5211. Xác minh yêu cầu mô-men xoắn.
Giới hạn hoạt động quan trọng
  • Không vượt quá 60°C đối với thân nhựa UPVC. CPVC tối đa 93°C liên tục.
  • Không được xếp hạng cho dịch vụ hơi nước hoặc chu kỳ nhiệt nhanh.
  • Tránh vận hành van ở phạm vi mở 5–85% trong thời gian dài trong môi trường mài mòn.
  • Không sử dụng lớp lót EPDM với dung môi hydrocarbon, dầu hoặc chất oxy hóa mạnh.
  • Lớp lót PTFE có khả năng chống mài mòn hạn chế - không được khuyến khích cho các loại bùn có hàm lượng chất rắn cao.
  • Bảo vệ khỏi tiếp xúc trực tiếp với tia UV. Sử dụng vật liệu ổn định tia cực tím hoặc phủ lớp phủ bảo vệ.
  • Không vượt quá chênh lệch áp suất tối đa trên đĩa ở bất kỳ nhiệt độ nào.
Các vấn đề và giải pháp thường gặp
● Van khó vận hành
Lớp lót có thể bị sưng hoặc dính đĩa. Kiểm tra khả năng tương thích của lớp lót với phương tiện truyền thông. Bôi trơn thân cây bằng mỡ gốc silicone. Nếu lực cản vẫn còn, hãy thay lớp lót.
● Rò rỉ ở kết nối mặt bích
Xác minh các bu lông mặt bích được vặn theo thông số kỹ thuật (thường là 20–30 Nm đối với DN50–DN150). Đảm bảo bề mặt đệm sạch và không bị hư hại. Thay lớp lót nếu mặt bích bị hỏng.
● Rò rỉ qua đĩa ở vị trí đóng
Kiểm tra lớp lót xem có bị mòn hoặc biến dạng ở khu vực tiếp xúc đĩa không. Thay lớp lót nếu bị mòn. Đối với lớp lót PTFE, kiểm tra dòng chảy lạnh ở nhiệt độ cao.
● Vị trí tay nắm không bị khóa
Kiểm tra tấm khóa xem có bị mòn không. Siết chặt vít tay cầm. Thay thế cơ chế khóa nếu bị mòn.
Công ty
Công ty TNHH Đường ống Zheyi (Vũ Hán), Ltd.
Công ty TNHH Đường ống Zheyi (Vũ Hán), Ltd.

ZHEYI Group Đúng Trung Quốc Van bướm tay cầm SCH8O/DIN UPVC/CPVC Đối với ngành công nghiệp thực phẩm/ô tô/điện tử nhà cung cấptùy chỉnh Van bướm tay cầm SCH8O/DIN UPVC/CPVC Đối với ngành công nghiệp thực phẩm/ô tô/điện tử nhà máy. Chúng tôi được thành lập vào năm 2007, tập trung vào nghiên cứu và phát triển, sản xuất, bán hàng và dịch vụ ống công nghiệp CPVC và UPVC. Công ty đã đạt được một số chứng nhận, bao gồm giấy phép sản xuất thiết bị đặc biệt, giấy phép vệ sinh sản phẩm liên quan đến nước của Tỉnh Chiết Giang, chứng nhận hệ thống quản lý chất lượng IS09001, chứng nhận hệ thống quản lý môi trường IS014001 và chứng nhận hệ thống quản lý an toàn và sức khỏe nghề nghiệp IS045001. Công ty có hơn 50 quyền sở hữu trí tuệ độc lập và quyền xuất nhập khẩu tự vận hành. Để cung cấp các sản phẩm đa dạng và dịch vụ tốt hơn, công ty đã giới thiệu công nghệ tiên tiến, thiết bị gia công và nguyên liệu thô và hệ thống quản lý độc đáo từ Đức và Hoa Kỳ. Trong những năm qua, các sản phẩm của chúng tôi đã được sử dụng rộng rãi trong vận chuyển đường ống chất lỏng axit và kiềm, nước siêu tinh khiết, nước uống, nước tinh khiết cấp điện tử và nước thải công nghiệp trong các ngành công nghiệp hóa chất, luyện kim, quang điện, điện hạt nhân, pin lithium, chất bán dẫn điện tử, thực phẩm, y học, ô tô, xử lý nước công nghiệp và các ngành công nghiệp khác. Hiện nay, Tập đoàn ZHEYI đã thành lập hơn 30 công ty bán hàng trên toàn quốc và tất cả các loại sản phẩm đều được xuất khẩu sang Châu Âu, Châu Mỹ, Đông Nam Á và các quốc gia, khu vực khác, được khách hàng trong và ngoài nước ưa chuộng sâu sắc.

Giấy chứng nhận danh dự
  • ISO 9001: 2015
  • ISO 14001: 2015
  • ISO 45001: 2018
  • ISO 45001: 2018
  • ISO: 45001-2018 en
  • Doanh nghiệp công nghệ cao quốc gia
  • Giấy chứng nhận
Tin tức
Để lại tin nhắn
  • Công ty TNHH Đường ống Zheyi (Vũ Hán), Ltd.
    Kiểm soát chất lượng nghiêm ngặt

    Tập đoàn ZHEYI tuân thủ nguyên tắc "chất lượng là trên hết", sử dụng thiết bị tiên tiến quốc tế và nguyên liệu thô chất lượng cao, kiểm soát chặt chẽ mọi khâu sản xuất và cam kết cung cấp các sản phẩm đường ống có hiệu suất tuyệt vời và vẻ ngoài tinh tế.

    Công ty sử dụng thiết bị sản xuất tiên tiến nhất và vật liệu chất lượng cao, bao gồm Sekisui của Nhật Bản và Lubrizol của Hoa Kỳ. "ZHEYI" kết hợp hoàn hảo công nghệ sản xuất tinh tế với quản lý chuyên nghiệp và mỗi sản phẩm đều trải qua quá trình kiểm soát chất lượng nghiêm ngặt - từ sản xuất, kiểm tra đến giao hàng cuối cùng, đảm bảo sự kết hợp hoàn hảo giữa vẻ ngoài và chức năng.

  • Công ty TNHH Đường ống Zheyi (Vũ Hán), Ltd.
    Kiểm tra hiệu suất chính xác
    Tại ZHEYI, mọi sản phẩm đều được chế tác tỉ mỉ, không chỉ chú trọng vào thiết kế thẩm mỹ tinh tế mà còn luôn cam kết về chất lượng nội tại tuyệt vời. Kiểm tra hiệu suất nghiêm ngặt đảm bảo sản phẩm có thể duy trì độ ổn định và độ bền ngay cả trong điều kiện khắc nghiệt.:

    ● Kiểm tra mật độ: Đo mật độ vật liệu để đảm bảo tính đồng nhất và ổn định của cấu trúc.
    ● Thử nghiệm nhiệt độ làm mềm Vicat: đánh giá mức độ làm mềm của vật liệu trong điều kiện nhiệt độ cao để đảm bảo khả năng chống biến dạng của sản phẩm trong nhiều môi trường khác nhau.
    ● Kiểm tra lò nướng: mô phỏng khả năng chịu nhiệt lâu dài và xác minh khả năng chịu nhiệt độ cao trong thời gian dài của sản phẩm.
    ● Thử nghiệm thủy tĩnh: Đánh giá độ bền của đường ống trong điều kiện áp suất cao để đảm bảo độ an toàn và độ tin cậy của sản phẩm.
    ● Thử nghiệm va đập bằng búa thả: Kiểm tra khả năng chống va đập của sản phẩm trong quá trình vận chuyển, lắp đặt và sử dụng hàng ngày.

Van bướm tay cầm SCH8O/DIN UPVC/CPVC Kiến thức ngành

Cách chọn đúng Van bướm tay cầm UPVC/CPVC ? Các thông số chính và hướng dẫn ứng dụng trong ngành

Van bướm tay cầm UPVC (polyvinyl clorua không dẻo) và CPVC (polyvinyl clorua clo hóa) được sử dụng rộng rãi trong nhiều ngành công nghiệp do khả năng chống ăn mòn tuyệt vời, thiết kế gọn nhẹ và tiết kiệm. Lựa chọn đúng đòi hỏi phải xem xét toàn diện các đặc tính vật liệu, thông số vận hành và nhu cầu của ngành. Sau đây là những điểm lựa chọn chính và phân tích ứng dụng điển hình của ngành.

1. Thông số lựa chọn khóa
Khả năng tương thích phương tiện
UPVC phù hợp với axit yếu, bazơ yếu và nước có nhiệt độ bình thường, trong khi CPVC có khả năng chịu nhiệt độ cao hơn (lên đến 90 ° C trở lên) và có thể chịu được nhiều môi trường ăn mòn hơn (như axit đậm đặc và dung môi).
Cần xác nhận xem các thành phần môi trường (như ion clorua, dung môi hữu cơ) có phản ứng với vật liệu van hay không.

Phạm vi nhiệt độ và áp suất
UPVC thường thích hợp ở nhiệt độ 0°C~60°C, và CPVC có thể mở rộng đến -10°C~90°C.
Áp suất làm việc thường không vượt quá PN16 (1.6MPa) và cần được lựa chọn theo áp suất của hệ thống đường ống.

Kích thước van và phương pháp kết nối
Đường kính phổ biến là DN15~DN600, loại mặt bích (tiêu chuẩn ANSI/DIN) hoặc loại kết nối loại wafer, cần phù hợp với thông số kỹ thuật của đường ống.

Phương thức vận hành
Van bướm tay cầm phù hợp cho việc đóng mở thủ công thường xuyên. Nếu cần điều khiển tự động, có thể chọn hộp số hoặc bộ truyền động khí nén/điện.

Vật liệu niêm phong
EPDM (chịu nước, axit yếu và kiềm), FKM (chịu dầu, axit mạnh) hoặc PTFE (chống ăn mòn, nhiệt độ cao), được lựa chọn theo môi trường.

II. Hướng dẫn ứng dụng ngành
1. Nước uống an toàn
Van bướm UPVC áp dụng đáp ứng các tiêu chuẩn vệ sinh (chẳng hạn như NSF/ANSI 61) và được sử dụng trong đường ống của nhà máy lọc nước và cấp nước đô thị.
Chú ý đến khả năng dung nạp clo và tránh tiếp xúc lâu dài với chất khử trùng nồng độ cao có thể gây lão hóa vật liệu.

2. Ngành luyện kim
Van CPVC phù hợp hơn cho việc vận chuyển chất lỏng tẩy và mạ điện (như axit sulfuric và axit clohydric), và UPVC có thể được sử dụng trong hệ thống nước làm mát.

3. Quang điện
Trong xử lý chất thải axit và kiềm trong sản xuất polysilicon, CPVC có khả năng chống ăn mòn tốt hơn van kim loại.

4. Năng lượng hạt nhân
Nước làm mát phụ trợ hoặc hệ thống nước thải có hàm lượng phóng xạ thấp cần phải đạt chứng nhận chống bức xạ và CPVC thường được chọn để tăng cường độ ổn định.

5. Chất bán dẫn điện tử
Vận chuyển nước siêu tinh khiết (UPW) không yêu cầu ô nhiễm ion kim loại và van bướm UPVC được kết hợp với các vòng đệm EPDM có độ tinh khiết cao.

6. Y học
Nước pha tiêm (WFI) hoặc đường ống dẫn chất lỏng sạch, van phải đáp ứng tiêu chuẩn FDA hoặc GMP để tránh kết tủa nguyên liệu.

7. Xử lý nước công nghiệp
UPVC thích hợp cho hệ thống thẩm thấu ngược (RO) và làm mềm nước; CPVC được khuyên dùng để bổ sung tác nhân hóa học (chẳng hạn như natri hypoclorit).

8. Nước thải công nghiệp
Trong trường hợp nước thải kim loại nặng và muối cao, CPVC có khả năng chống ăn mòn hóa học tốt hơn UPVC.

III. Cân nhắc lựa chọn
Tránh sử dụng quá nhiệt độ: UPVC dễ bị biến dạng ở nhiệt độ cao và CPVC cần chú ý đến độ ổn định nhiệt lâu dài.
Môi trường lắp đặt: Ứng dụng ngoài trời yêu cầu chống tia cực tím (chọn thân van màu xám/đen) và chú ý đến độ giòn ở nhiệt độ thấp ở vùng lạnh.
Chu kỳ bảo trì: Thường xuyên kiểm tra độ mòn của vòng đệm để ngăn chặn sự kết tinh trung bình hoặc các chất dạng hạt làm tắc tấm van.
