{config.cms_name} Trang chủ / Các sản phẩm / Phụ kiện UPVC/CPVC / SCH8O/DIN UPVC/CPVC 45°Khuỷu tay
Công ty TNHH Đường ống Zheyi (Vũ Hán), Ltd.
tùy chỉnh SCH8O/DIN UPVC/CPVC 45°Khuỷu tay Đối với ngành công nghiệp thực phẩm/ô tô/điện tử

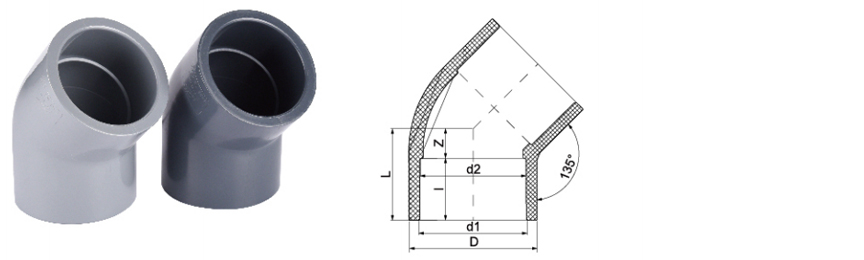

SCH8O/DIN UPVC/CPVC 45°Khuỷu tay

SCH8O/DIN UPVC/CPVC 45°Khuỷu tay

UPVC/CPVC 45° Elbow được sử dụng rộng rãi trong các hệ thống nước xây dựng, công nghiệp và hộ gia đình. Được làm từ vật liệu UPVC hoặc CPVC cao cấp, nó cung cấp khả năng chống ăn mòn và chịu áp lực, chịu được xói mòn hóa học hiệu qu.

Khuỷu tay được thiết kế ở góc 45°, cho phép chuyển hướng ống linh hoạt, giảm sức cản của chất lỏng và cải thiện hiệu quả dòng chảy. Nó nhẹ, bền và dễ lắp đặt, phù hợp với các hệ thống đường ống khác nhau và đảm bảo kết nối chắc chắn cho đường ống nước nóng và lạnh và các hệ thống vận chuyển chất lỏng khác.

Liên hệ với chúng tôi
  • SCH8O/DIN UPVC/CPVC 45°Khuỷu tay
Trước：SCH8O/DIN UPVC/CPVC Giảm Tee
Kế tiếp：UPVC/CPVC Cross
tham số ứng dụng Tiêu chuẩn kỹ thuật

  • KÍCH THƯỚC/NOM.

    dn20

    đn25

    dn32

    dn40

    dn50

    dn63

    đn75

    dn90

    dn110

    dn140

    dn160

    đn225

    dn280

    đn315

    (ĐN15)

    (ĐN20)

    (ĐN25)

    (ĐN32)

    (DN40)

    (DN50)

    (DN65)

    (DN80)

    (DN100)

    (DN125)

    (DN150)

    (DN200)

    (DN250)

    (DN300)

    (1/2")

    (3/4")

    (1")

    (1-1/4")

    (1-1/2")

    (2")

    (2-1/2")

    (3")

    (4")

    (5")

    (6")

    (8")

    (10")

    (12")

    DTôiN X400, 100000

    d1

    20.3

    25.3

    32.3

    40.3

    50.3

    63.3

    75.3

    90.3

    110.4

    140.5

    160.5

    226.25

    281.45

    316.85

    d2

    20.1

    25.1

    32.1

    40.1

    50.1

    63.1

    75.1

    90.1

    110.1

    140.2

    160.2

    225.05

    280.05

    315.05

    UPVC

    D

    26.7

    32

    41

    50

    63

    74.6

    88

    104

    126.8

    164

    184.8

    254

    306

    345

    L

    23

    26

    31.5

    38.5

    46

    54

    67

    72

    86

    114

    125

    178

    212

    233

    Tôi

    17

    19

    23

    27

    32

    38

    44

    51

    61

    76

    86

    119

    148

    165

    CPVC

    D

    26.5

    32

    41

    50.2

    62.8

    79

    91

    108.6

    132.4

    164.4

    188.6

    254

    306

    345

    L

    23

    26

    31

    38

    46

    56

    65

    76

    91

    114

    129

    178

    212

    233

    Tôi

    16.5

    19

    22.5

    26.5

    31.5

    38

    44

    51

    61.5

    76.5

    86.5

    119

    148

    165

    ANSI

    d1

    21.51

    26.87

    33.62

    42.4

    48.54

    60.65

    73.39

    89.31

    114.81

    141.81

    168.81

    220.06

    273.81

    324.61

    d2

    21.25

    26.6

    33.3

    42.06

    48.18

    60.27

    72.9

    88.8

    114.21

    141.11

    168

    218.9

    272.67

    323.47

    D

    30

    35.5

    43.6

    53

    60

    72.8

    88

    108

    132

    164

    191

    254

    306

    345

    L

    28.7

    33.5

    37

    41.8

    47

    55

    62

    70.5

    86

    108.5

    121.2

    178

    212

    233

    Tôi

    22.2

    25.5

    28.6

    31.8

    35

    39

    44.5

    50.5

    60

    70

    76.2

    101.6

    148

    165

    JIS

    d1

    22.4

    26.45

    32.56

    38.63

    48.73

    56.82

    58.63

    89.66

    114.27

    140.22

    165.16

    216.68

    267.21

    318.66

    d2

    21.75

    25.7

    31.71

    37.67

    47.76

    55.77

    57.67

    88.63

    113.2

    139.01

    163.9

    214.6

    264.88

    315.88

    D

    30

    35.5

    43.6

    53

    60

    72.8

    88

    108

    132

    164

    191

    254

    306

    345

    L

    28.7

    33.5

    37

    41.8

    47

    55

    62

    70.5

    86

    108.5

    121.2

    178

    212

    233

    Tôi

    22.2

    25.5

    28.6

    31.8

    35

    39

    44.5

    50.5

    60

    70

    76.2

    101.6

    148

    165

SCH80/DIN X400, 100000 UPVC/CPVC 45°Elbow - Quản lý hướng dòng chảy công nghiệp

Tính năng Sản phẩm

  • Thành phần vật liệu: Được sản xuất từ polyvinyl clorua không dẻo (UPVC) hoặc polyvinyl clorua clo hóa (CPVC), mang lại các đặc tính riêng biệt cho các môi trường và phạm vi nhiệt độ khác nhau.
  • Góc 45 độ: Được đúc chính xác để thay đổi hướng êm ái, điện trở thấp trong hệ thống đường ống áp lực, giảm nhiễu loạn và tổn thất áp suất.
  • Tuân thủ kích thước: Phù hợp với tiêu chuẩn SCH80 và DIN, đảm bảo khả năng tương thích với các đường ống và phụ kiện tương ứng cho các kết nối an toàn, chống rò r.

Mô tả Sản phẩm

Khuỷu tay 45 độ SCH80/DIN UPVC/CPVC được thiết kế để chuyển hướng dòng chất lỏng vĩnh viễn, đáng tin cậy trong các ứng dụng công nghiệp. Quá trình đúc đảm bảo độ dày thành đồng đều và bề mặt bên trong mịn. Các phụ kiện này phải chịu sự kiểm soát chất lượng nghiêm ngặt để đáp ứng các yêu cầu về hiệu suất cho các hệ thống định mức áp suất. Các biến thể UPVC phù hợp để xử lý nước lạnh trong xử lý hóa chất và xử lý nước, trong khi khuỷu tay CPVC giúp tăng cường khả năng kháng hóa chất và phạm vi nhiệt độ hoạt động cao hơn, lên tới 95°C (200°F), để sử dụng trong vận chuyển chất lỏng ăn mòn nóng.

Thông số kỹ thuật

Tiêu chuẩn Vật liệu Phạm vi kích thước danh nghĩa Áp suất vận hành tối đa (ở mức 23°C/73°F)
SCH80 UPVC/CPVC 1/2" - 8" Lịch trình 80 Xếp hạng áp suất cho mỗi ASTM D1785
DIN UPVC/CPVC DN15 - DN200 PN10 /10 thanh

Lĩnh vực ứng dụng

Sản phẩm này được sử dụng trong các bối cảnh sau:

  • Dây chuyền xử lý và chuyển giao hóa chất
  • Nhà máy xử lý nước và nước thải
  • Cơ sở sản xuất chất bán dẫn
  • Hoạt động mạ và mạ kẽm
  • Hệ thống thoát nước và hệ thống ống nước công nghiệp

Câu hỏi thường gặp

1. Khuỷu tay UPVC 45° so với khuỷu tay CPVC trong môi trường hóa học ăn mòn như thế nào?

Khuỷu tay UPVC có hiệu quả đối với nhiều phương tiện ăn mòn, đặc biệt là ở nhiệt độ môi trường. Tuy nhiên, đối với các ứng dụng liên quan đến hóa chất mạnh hơn hoặc nhiệt độ cao hơn (lên tới 95°C), khuỷu tay CPVC mang lại khả năng kháng hóa chất vượt trội và tính toàn vẹn cơ học. Sự lựa chọn phụ thuộc vào nồng độ hóa học cụ thể, nhiệt độ và áp suất của phương tiện xử lý của bạn. Đối với dữ liệu tương thích vật liệu chi tiết, đội ngũ kỹ thuật của chúng tôi có thể cung cấp tư vấn miễn phí dựa trên yêu cầu ứng dụng cụ thể của bạn.

2. Sự khác biệt giữa khuỷu tay SCH80 và DIN là gì, và chúng có thể được sử dụng thay thế cho nhau không?

SCH80 và DIN là các tiêu chuẩn đánh giá áp suất và kích thước riêng biệt. SCH80 dựa trên tiêu chuẩn ASTM D1785 của Bắc Mỹ, có thành dày hơn cho khả năng chịu áp lực cao hơn, trong khi DIN (cụ thể là DIN 8063) là tiêu chuẩn số liệu châu Âu với đường kính ngoài và xếp hạng áp suất khác nhau (ví dụ: PN10). Chúng không được thiết kế để sử dụng thay thế cho nhau do kích thước ống và phụ kiện không khớp nhau, điều này sẽ ảnh hưởng đến tính toàn vẹn của hệ thống. Đảm bảo tất cả các thành phần trong hệ thống tuân thủ cùng một tiêu chuẩn để đảm bảo lắp đặt an toàn, chống rò rỉ.

Sản phẩm được đề xuất
Công ty
Công ty TNHH Đường ống Zheyi (Vũ Hán), Ltd.
Công ty TNHH Đường ống Zheyi (Vũ Hán), Ltd.

ZHEYI Group Đúng Trung Quốc SCH8O/DIN UPVC/CPVC 45°Khuỷu tay Đối với ngành công nghiệp thực phẩm/ô tô/điện tử nhà cung cấp Và tùy chỉnh SCH8O/DIN UPVC/CPVC 45°Khuỷu tay Đối với ngành công nghiệp thực phẩm/ô tô/điện tử nhà máy. Chúng tôi được thành lập vào năm 2007, tập trung vào nghiên cứu và phát triển, sản xuất, bán hàng và dịch vụ ống công nghiệp CPVC và UPVC. Công ty đã đạt được một số chứng nhận, bao gồm giấy phép sản xuất thiết bị đặc biệt, giấy phép vệ sinh sản phẩm liên quan đến nước của Tỉnh Chiết Giang, chứng nhận hệ thống quản lý chất lượng IS09001, chứng nhận hệ thống quản lý môi trường IS014001 và chứng nhận hệ thống quản lý an toàn và sức khỏe nghề nghiệp IS045001. Công ty có hơn 50 quyền sở hữu trí tuệ độc lập và quyền xuất nhập khẩu tự vận hành. Để cung cấp các sản phẩm đa dạng và dịch vụ tốt hơn, công ty đã giới thiệu công nghệ tiên tiến, thiết bị gia công và nguyên liệu thô và hệ thống quản lý độc đáo từ Đức và Hoa Kỳ. Trong những năm qua, các sản phẩm của chúng tôi đã được sử dụng rộng rãi trong vận chuyển đường ống chất lỏng axit và kiềm, nước siêu tinh khiết, nước uống, nước tinh khiết cấp điện tử và nước thải công nghiệp trong các ngành công nghiệp hóa chất, luyện kim, quang điện, điện hạt nhân, pin lithium, chất bán dẫn điện tử, thực phẩm, y học, ô tô, xử lý nước công nghiệp và các ngành công nghiệp khác. Hiện nay, Tập đoàn ZHEYI đã thành lập hơn 30 công ty bán hàng trên toàn quốc và tất cả các loại sản phẩm đều được xuất khẩu sang Châu Âu, Châu Mỹ, Đông Nam Á và các quốc gia, khu vực khác, được khách hàng trong và ngoài nước ưa chuộng sâu sắc.

Giấy chứng nhận danh dự
  • ISO 9001: 2015
  • ISO 14001: 2015
  • ISO 45001: 2018
  • ISO 45001: 2018
  • ISO: 45001-2018 en
  • Doanh nghiệp công nghệ cao quốc gia
  • Giấy chứng nhận
Tin tức
Để lại tin nhắn
  • Công ty TNHH Đường ống Zheyi (Vũ Hán), Ltd.
    Kiểm soát chất lượng nghiêm ngặt

    Tập đoàn ZHEYI tuân thủ nguyên tắc "chất lượng là trên hết", sử dụng thiết bị tiên tiến quốc tế và nguyên liệu thô chất lượng cao, kiểm soát chặt chẽ mọi khâu sản xuất và cam kết cung cấp các sản phẩm đường ống có hiệu suất tuyệt vời và vẻ ngoài tinh tế.

    Công ty sử dụng thiết bị sản xuất tiên tiến nhất và vật liệu chất lượng cao, bao gồm Sekisui của Nhật Bản và Lubrizol của Hoa Kỳ. "ZHEYI" kết hợp hoàn hảo công nghệ sản xuất tinh tế với quản lý chuyên nghiệp và mỗi sản phẩm đều trải qua quá trình kiểm soát chất lượng nghiêm ngặt - từ sản xuất, kiểm tra đến giao hàng cuối cùng, đảm bảo sự kết hợp hoàn hảo giữa vẻ ngoài và chức năng.

  • Công ty TNHH Đường ống Zheyi (Vũ Hán), Ltd.
    Kiểm tra hiệu suất chính xác
    Tại ZHEYI, mọi sản phẩm đều được chế tác tỉ mỉ, không chỉ chú trọng vào thiết kế thẩm mỹ tinh tế mà còn luôn cam kết về chất lượng nội tại tuyệt vời. Kiểm tra hiệu suất nghiêm ngặt đảm bảo sản phẩm có thể duy trì độ ổn định và độ bền ngay cả trong điều kiện khắc nghiệt.:

    ● Kiểm tra mật độ: Đo mật độ vật liệu để đảm bảo tính đồng nhất và ổn định của cấu trúc.
    ● Thử nghiệm nhiệt độ làm mềm Vicat: đánh giá mức độ làm mềm của vật liệu trong điều kiện nhiệt độ cao để đảm bảo khả năng chống biến dạng của sản phẩm trong nhiều môi trường khác nhau.
    ● Kiểm tra lò nướng: mô phỏng khả năng chịu nhiệt lâu dài và xác minh khả năng chịu nhiệt độ cao trong thời gian dài của sản phẩm.
    ● Thử nghiệm thủy tĩnh: Đánh giá độ bền của đường ống trong điều kiện áp suất cao để đảm bảo độ an toàn và độ tin cậy của sản phẩm.
    ● Thử nghiệm va đập bằng búa thả: Kiểm tra khả năng chống va đập của sản phẩm trong quá trình vận chuyển, lắp đặt và sử dụng hàng ngày.

SCH8O/DIN UPVC/CPVC 45°Khuỷu tay Kiến thức ngành

So sánh hiệu suất của Khuỷu tay UPVC và CPVC 45° : khả năng chống ăn mòn, phạm vi nhiệt độ và phân tích kịch bản áp dụng

Trong các hệ thống đường ống công nghiệp, UPVC (polyvinyl clorua không dẻo) và CPVC (polyvinyl clorua clo hóa) là hai vật liệu nhựa nhiệt dẻo được sử dụng rộng rãi và khuỷu tay 45° của chúng đóng vai trò chính trong việc vận chuyển chất lỏng. Bài viết này sẽ so sánh hiệu suất của cả hai về khả năng chống ăn mòn, phạm vi nhiệt độ và các kịch bản áp dụng, và phân tích chúng kết hợp với nhu cầu ứng dụng của các ngành công nghiệp khác nhau.

1. So sánh khả năng chống ăn mòn
UPVC: Nó có sức đề kháng tuyệt vời với axit, kiềm, muối và một số dung môi hữu cơ, nhưng có khả năng chịu yếu với axit oxy hóa mạnh (như axit sulfuric đậm đặc và axit nitric) và hydrocarbon thơm và hydrocarbon clo hóa, và phù hợp với môi trường ăn mòn nói chung.

CPVC: Tiếp tục clo hóa trên cơ sở UPVC, nó có khả năng chống ăn mòn hóa học mạnh hơn, có thể chịu được nồng độ axit mạnh, kiềm mạnh và một số dung môi hữu cơ cao hơn, và phù hợp cho vận chuyển trung bình ăn mòn cao.

Phân tích ứng dụng ngành
Nước uống an toàn (Nước uống): UPVC thích hợp cho việc vận chuyển nước lạnh, trong khi CPVC có thể được sử dụng trong các hệ thống nước nóng và lạnh, đặc biệt là cho những dịp cần khử trùng ở nhiệt độ cao.
Luyện kim: CPVC phù hợp hơn cho các quá trình ăn mòn mạnh như tẩy và mạ điện, trong khi UPVC chỉ có thể được sử dụng trong môi trường axit yếu.
Quang điện: CPVC thích hợp cho việc vận chuyển dung dịch ăn mòn nồng độ cao, trong khi UPVC có thể được sử dụng cho các đường ống hóa học nói chung.
Năng lượng hạt nhân: CPVC có khả năng chịu nhiệt độ và bức xạ cao tốt hơn và phù hợp với hệ thống nước làm mát, trong khi UPVC chỉ phù hợp cho tuần hoàn nước ở nhiệt độ thấp.
Chất bán dẫn điện tử: CPVC phù hợp hơn cho việc vận chuyển hóa chất có độ tinh khiết cao (như dung dịch ăn mòn, nước siêu tinh khiết), trong khi UPVC có thể được sử dụng cho phương tiện ăn mòn thấp.
Y học: CPVC phù hợp với đường ống khử trùng nhiệt độ cao và vận chuyển chất lỏng chống ăn mòn, trong khi UPVC có khả năng ứng dụng thấp hơn.
Xử lý nước công nghiệp: UPVC có thể được sử dụng trong các hệ thống lọc nói chung, trong khi CPVC phù hợp cho nước làm mềm nhiệt độ cao hoặc bổ sung tác nhân hóa học.
Nước thải công nghiệp: CPVC phù hợp hơn cho xử lý nước thải axit mạnh/kiềm mạnh, trong khi UPVC chỉ phù hợp với nước thải thông thường.

2. So sánh phạm vi nhiệt độ
UPVC: Phạm vi nhiệt độ làm việc thường là 0°C ~ 60°C. Nhiệt độ cao trong thời gian dài có thể dễ dàng gây biến dạng và chỉ thích hợp cho chất lỏng ở nhiệt độ thấp hoặc nhiệt độ bình thường.
CPVC: Khả năng chịu nhiệt độ mạnh hơn, phạm vi nhiệt độ làm việc -40°C ~ 93°C, có thể chịu được 110°C trong thời gian ngắn, thích hợp cho việc vận chuyển vật liệu kỹ thuật nhiệt, hơi nước và nước nóng ở nhiệt độ cao.

Phân tích ứng dụng ngành
Nước uống an toàn: UPVC thích hợp cho đường ống nước lạnh, và CPVC có thể được sử dụng cho hệ thống cấp nước nóng.
Nhà máy điện hạt nhân: CPVC thích hợp cho phương tiện làm mát nhiệt độ trung bình và cao, và UPVC được giới hạn ở nước tuần hoàn nhiệt độ thấp.
Ngành công nghiệp dược phẩm: CPVC có thể được sử dụng cho ống khử trùng nhiệt độ cao, trong khi UPVC không được áp dụng.
Xử lý nước công nghiệp: UPVC thích hợp cho việc lọc nhiệt độ bình thường, và CPVC có thể được sử dụng để cung cấp nước cho lò hơi hoặc hệ thống nước làm mềm ở nhiệt độ cao.

3. Tóm tắt các kịch bản áp dụng
Các ứng dụng được đề xuất của khuỷu tay UPVC 45°
Môi trường nhiệt độ thấp, ăn mòn thấp, chẳng hạn nh:
Nước uống đô thị (đường ống dẫn nước lạnh)
Vận chuyển hóa chất tổng hợp trong ngành quang điện
Hệ thống lọc nhiệt độ thấp để xử lý nước công nghiệp

Các ứng dụng được đề xuất của khuỷu tay CPVC 45°
Môi trường nhiệt độ cao, ăn mòn cao, như:
Hóa chất có độ tinh khiết cao và vận chuyển chất lỏng khắc cho chất bán dẫn điện tử
Đường ống chất lỏng tẩy và mạ điện trong ngành luyện kim
Hệ thống làm mát nhiệt độ trung bình và cao trong các nhà máy điện hạt nhân
Khử trùng nhiệt độ cao và vận chuyển chất lỏng chống ăn mòn trong ngành dược phẩm
Hệ thống nước thải axit/kiềm mạnh trong xử lý nước thải công nghiệp
