SCH8O/DIN UPVC/CPVC Giảm Tee

UPVC/CPVC Giảm Tee được sử dụng trong xử lý nước, hóa chất, và các ngành công nghiệp xây dựng. Được làm từ vật liệu UPVC hoặc CPVC chất lượng cao, nó có tính năng chống ăn mòn và hiệu suất nhiệt độ cao.

Tee giảm được thiết kế để kết nối các đường ống có đường kính khác nhau, cho phép chuyển tiếp trơn tru trong hệ thống đường ống, giảm sức cản dòng chảy và nâng cao hiệu quả tổng th. Nó rất dễ dàng để cài đặt, cung cấp niêm phong để ngăn chặn rò rỉ, và nhẹ để vận chuyển thuận tiện và cài đặt. Tee giảm tuân thủ các tiêu chuẩn quốc tế để đảm bảo chất lượng đáng tin cậy.

Liên hệ với chúng tôi

Trước：SCH8O/DIN UPVC/CPVC Looper Mặt bích
Kế tiếp：SCH8O/DIN UPVC/CPVC 45°Khuỷu tay

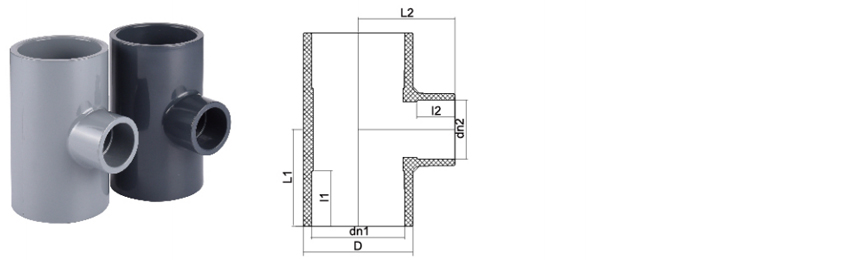

tham số ứng dụng Tiêu chuẩn kỹ thuật

dn1×dn2	ĐN	D	L1	L2	I1	I2
25×20	20×15	32.2	31	31	18.75	16
32×20	25×15	41.2	36	35.4	23.5	17
32×25	25×20	40.6	36	36	22	18.5
40×20	32×15	50	43	40	27	17
40×25	32×20	50	45	42	27	18
50×25	40×20	60.6	51.5	47	32	19
50×32	40×25	61	51	50.4	31	22
63×25	50×20	75	62.5	62.5	38	19
63×32	50×25	75	62.5	62.5	38	22
63×40	50×32	75	62.5	62.5	38	26
63×50	50×40	75	66	66	38	31
75×32	65×25	91	73.5	63.5	44	22
75×40	65×32	91	73.5	67	44	27
75×50	65×40	91	73.5	73	44	31
75×63	65×50	88	79	79	44	38
90×25	80×20	106	77	70	51	19
90×32	80×25	104	77	74	51	22
90×40	80×32	106	77	77	51	27
90×50	80×40	104	92	83	51	31
90×63	80×50	104	87	92.4	51	44
90×75	80×65	104	92	95	57	44
110×32	100×25	126	105	80	61	22
110×63	100×50	126.8	106	99	61	38
110×75	100×65	126	105	104	61	44
140×63	125×50	165	130.5	115	76	38.5
140×90	125×80	165	130.5	128.5	76	52
160×63	150×50	185	128	125	86	38
160×75	150×65	185	128	132	86	44
160×90	150×80	185	149	139.5	86	51
160×110	150×100	185	149	149	86	61
225×63	200×50	254	172	160	119	38
225×75	200×65	254	172	165	119	44
225×90	200×80	254	172	170	119	51
225×110	200×100	254	182	180	119	61
225×140	200×125	254	205	195	119	76
225×160	200×150	254	205	205	119	86
280×110	250×100	314.5	268	208	146	61
280×140	250×125	314.5	268	223	146	61
280×160	250×150	314.5	268	235	146	61
280×225	250×200	314.5	268	267	146	61
315×160	300×150	345	250	249	165	86
315×225	300×200	344	295	279	168	120
400×315	400×300	433	376	343	207	165
500×315	500×300	536	390	417	230	164

SCH80/DIN UPVC/CPVC Giảm Tee - Giải pháp lắp ống tuân thủ tiêu chuẩn

Trang sản phẩm này cung cấp các thông số kỹ thuật và chi tiết ứng dụng cho các tees giảm UPVC/CPVC tiêu chuẩn SCH80 và DIN của chúng tôi. Các phụ kiện này được thiết kế để chuyển hướng dòng chảy chính xác và giảm đường kính trong hệ thống đường ống công nghiệp, đảm bảo hiệu suất đáng tin cậy trong các ứng dụng chuyển chất lỏng khác nhau.

Tính năng Sản phẩm

Tuân thủ tiêu chuẩn kép: Được sản xuất theo cả tiêu chuẩn ASTM D1784 (SCH80) và DIN 8063, đảm bảo độ chính xác về kích thước và khả năng tương thích với một loạt các mạng lưới đường ống công nghiệp.
Khả năng chống ăn mòn: Được chế tạo từ polyvinyl clorua không dẻo (UPVC) và polyvinyl clorua clo hóa (CPVC), cung cấp khả năng chống axit, kiềm, muối và các hóa chất ăn mòn khác. Đặc tính này kéo dài tuổi thọ sử dụng trong xử lý hóa học, xử lý nước và các ứng dụng trong phòng thí nghiệm.
Tính toàn vẹn về cấu trúc: Được thiết kế với độ dày thành chắc chắn để chịu được sự thay đổi áp suất và nhiệt độ cao, duy trì sự ổn định của khớp dưới áp lực vận hành. Thích hợp cho cả ứng dụng áp suất và không áp suất, bao gồm hệ thống nước uống, hóa chất công nghiệp và nước thải.
Kết nối liền mạch: Được thiết kế cho xi măng dung môi an toàn, không rò rỉ hoặc kết nối ren, tạo điều kiện lắp đặt và bảo trì hệ thống hiệu qu. Lỗ khoan bên trong chính xác thúc đẩy dòng chất lỏng trơn tru, giảm thiểu tổn thất áp suất và nhiễu loạn.

Thông số kỹ thuật

Tham s	SCH80 UPVC/CPVC	DIN UPVC/CPVC
Vật liệu	UPVC (Loại I Cấp I), CPVC (Cell Class 23447)	UPVC, CPVC
Tiêu chuẩn	ASTM D1784, ASTM D2467	DIN8063, DIN8080
Áp suất vận hành	Lên tới 150 PSI ở 73,4°F (23°C)	PN 10 /PN 16
Phạm vi Nhiệt đ	UPVC: 0°C đến 60°C; CPVC: -10°C đến 95°C	UPVC: 0°C đến 60°C; CPVC: -10°C đến 95°C

Lĩnh vực ứng dụng

Tee giảm SCH80/DIN UPVC/CPVC là một thành phần không thể thiếu trong các hệ thống yêu cầu quản lý dòng chảy bền và đáng tin cậy. Ng dụng của nó trải rộng trên nhiều ngành công nghiệp khác nhau, bao gồm:

Xử lý và lưu trữ hóa chất
Nhà máy xử lý và phân phối nước
Hệ thống quản lý nước thải
Đường truyền chất lỏng trong phòng thí nghiệm
Chế biến thực phẩm và đồ uống

Các câu hỏi mua sắm phổ biến

1. Sự khác biệt chính giữa tee giảm tiêu chuẩn SCH80 và DIN là gì và làm cách nào để chọn loại phù hợp cho dự án của mình?

Sự khác biệt chính nằm ở tiêu chuẩn kích thước và xếp hạng áp suất của chúng. SCH80 là tiêu chuẩn của Mỹ dựa trên kích thước ống, trong khi DIN là tiêu chuẩn số liệu của Châu Âu dựa trên áp suất danh nghĩa (PN). Phụ kiện SCH80 thường được sử dụng ở Bắc Mỹ cho các ứng dụng áp suất cao, trong khi DIN phổ biến ở Châu Âu và Châu Á. Sự lựa chọn chính xác phụ thuộc vào cơ sở hạ tầng đường ống hiện tại của bạn và các yêu cầu của dự án. Để biết thông tin chi tiết về kích thước và khả năng tương thích, vui lòng tham khảo thông số kỹ thuật hoặc liên hệ với nhóm kỹ thuật của chúng tôi để đảm bảo tích hợp liền mạch.

2. Làm thế nào để đánh giá nhiệt độ và áp suất của một tee giảm UPVC so với một tee giảm CPVC trong môi trường xử lý hóa học?

Phụ kiện UPVC và CPVC đều có khả năng kháng hóa chất cao, nhưng chúng khác nhau về giới hạn nhiệt độ hoạt động. UPVC phù hợp cho các ứng dụng có nhiệt độ tối đa khoảng 60°C (140°F), trong khi CPVC có thể xử lý nhiệt độ cao hơn lên tới 95°C (203°F) và phù hợp với chất lỏng ăn mòn nóng. Nếu ứng dụng của bạn liên quan đến chất lỏng nóng hoặc hơi nước, một tee giảm CPVC là sự lựa chọn thích hợp và đáng tin cậy hơn. Việc chọn đúng vật liệu là rất quan trọng đối với tính toàn vẹn và tuổi thọ của hệ thống. Bảng dữ liệu sản phẩm của chúng tôi chứa các đường cong giảm áp suất cụ thể cho các nhiệt độ khác nhau, cần được xem xét cho các điều kiện vận hành cụ thể của bạn.

Công ty

Công ty TNHH Đường ống Zheyi (Vũ Hán), Ltd.

ZHEYI Group Đúng Trung Quốc SCH8O/DIN UPVC/CPVC Giảm Tee Đối với ngành công nghiệp thực phẩm/ô tô/điện tử nhà cung cấp Và tùy chỉnh SCH8O/DIN UPVC/CPVC Giảm Tee Đối với ngành công nghiệp thực phẩm/ô tô/điện tử nhà máy. Chúng tôi được thành lập vào năm 2007, tập trung vào nghiên cứu và phát triển, sản xuất, bán hàng và dịch vụ ống công nghiệp CPVC và UPVC. Công ty đã đạt được một số chứng nhận, bao gồm giấy phép sản xuất thiết bị đặc biệt, giấy phép vệ sinh sản phẩm liên quan đến nước của Tỉnh Chiết Giang, chứng nhận hệ thống quản lý chất lượng IS09001, chứng nhận hệ thống quản lý môi trường IS014001 và chứng nhận hệ thống quản lý an toàn và sức khỏe nghề nghiệp IS045001. Công ty có hơn 50 quyền sở hữu trí tuệ độc lập và quyền xuất nhập khẩu tự vận hành. Để cung cấp các sản phẩm đa dạng và dịch vụ tốt hơn, công ty đã giới thiệu công nghệ tiên tiến, thiết bị gia công và nguyên liệu thô và hệ thống quản lý độc đáo từ Đức và Hoa Kỳ. Trong những năm qua, các sản phẩm của chúng tôi đã được sử dụng rộng rãi trong vận chuyển đường ống chất lỏng axit và kiềm, nước siêu tinh khiết, nước uống, nước tinh khiết cấp điện tử và nước thải công nghiệp trong các ngành công nghiệp hóa chất, luyện kim, quang điện, điện hạt nhân, pin lithium, chất bán dẫn điện tử, thực phẩm, y học, ô tô, xử lý nước công nghiệp và các ngành công nghiệp khác. Hiện nay, Tập đoàn ZHEYI đã thành lập hơn 30 công ty bán hàng trên toàn quốc và tất cả các loại sản phẩm đều được xuất khẩu sang Châu Âu, Châu Mỹ, Đông Nam Á và các quốc gia, khu vực khác, được khách hàng trong và ngoài nước ưa chuộng sâu sắc.

Giấy chứng nhận danh dự

Tin tức

Hiểu các van hóa học và lithium UPVC/CPVC (DIN/ANSI): Các ...
Sep 11,2025
Giới thiệu về Van UPVC và CPVC Là gì Van UPVC và CPVC ? UPVC (polyvinyl clorua không quá sức) và CPVC (polyvinyl clorua clo) là nhựa nhiệt dẻo bền, chống ăn mòn thường được sử dụng trong sản xuất van. Các...
tìm hiểu thêm
Phụ kiện ống UPVC/CPVC: Hướng dẫn cuối cùng để cài đặt, lự...
Sep 04,2025
Giới thiệu: Hướng dẫn toàn diện về Phụ kiện ống UPVC/CPVC Trong xây dựng hiện đại, cải tạo nhà và các lĩnh vực công nghiệp, hệ thống đường ống là một huyết mạch không thể thiếu. Và UPVC (Polyvinyl clor...
tìm hiểu thêm
Chọn van UPVC hoặc CPVC bên phải để xử lý hóa chất và lith...
Aug 25,2025
Chọn đúng van là một quyết định quan trọng trong bất kỳ cơ sở sản xuất pin hóa học hoặc sản xuất pin lithium-ion nào. Sự lựa chọn sai có thể dẫn đến rò rỉ, thời gian chết tốn kém và các mối nguy hiểm an toàn. Khi xử l...
tìm hiểu thêm

Để lại tin nhắn

Kiểm soát chất lượng nghiêm ngặt

Tập đoàn ZHEYI tuân thủ nguyên tắc "chất lượng là trên hết", sử dụng thiết bị tiên tiến quốc tế và nguyên liệu thô chất lượng cao, kiểm soát chặt chẽ mọi khâu sản xuất và cam kết cung cấp các sản phẩm đường ống có hiệu suất tuyệt vời và vẻ ngoài tinh tế.

Công ty sử dụng thiết bị sản xuất tiên tiến nhất và vật liệu chất lượng cao, bao gồm Sekisui của Nhật Bản và Lubrizol của Hoa Kỳ. "ZHEYI" kết hợp hoàn hảo công nghệ sản xuất tinh tế với quản lý chuyên nghiệp và mỗi sản phẩm đều trải qua quá trình kiểm soát chất lượng nghiêm ngặt - từ sản xuất, kiểm tra đến giao hàng cuối cùng, đảm bảo sự kết hợp hoàn hảo giữa vẻ ngoài và chức năng.
Kiểm tra hiệu suất chính xác

Tại ZHEYI, mọi sản phẩm đều được chế tác tỉ mỉ, không chỉ chú trọng vào thiết kế thẩm mỹ tinh tế mà còn luôn cam kết về chất lượng nội tại tuyệt vời. Kiểm tra hiệu suất nghiêm ngặt đảm bảo sản phẩm có thể duy trì độ ổn định và độ bền ngay cả trong điều kiện khắc nghiệt.:

● Kiểm tra mật độ: Đo mật độ vật liệu để đảm bảo tính đồng nhất và ổn định của cấu trúc.
● Thử nghiệm nhiệt độ làm mềm Vicat: đánh giá mức độ làm mềm của vật liệu trong điều kiện nhiệt độ cao để đảm bảo khả năng chống biến dạng của sản phẩm trong nhiều môi trường khác nhau.
● Kiểm tra lò nướng: mô phỏng khả năng chịu nhiệt lâu dài và xác minh khả năng chịu nhiệt độ cao trong thời gian dài của sản phẩm.
● Thử nghiệm thủy tĩnh: Đánh giá độ bền của đường ống trong điều kiện áp suất cao để đảm bảo độ an toàn và độ tin cậy của sản phẩm.
● Thử nghiệm va đập bằng búa thả: Kiểm tra khả năng chống va đập của sản phẩm trong quá trình vận chuyển, lắp đặt và sử dụng hàng ngày.

SCH8O/DIN UPVC/CPVC Giảm Tee Kiến thức ngành

Lựa chọn UPVC/CPVC Giảm Tees trong hệ thống ống công nghiệp: Tiêu chuẩn kích thước, xếp hạng áp suất và khả năng tương thích hóa học

Trong các hệ thống đường ống công nghiệp, việc lựa chọn tees giảm UPVC/CPVC (Giảm Tees) cần xem xét toàn diện các tiêu chuẩn kích thước, xếp hạng áp suất và khả năng tương thích hóa học để đảm bảo an toàn hệ thống và ổn định lâu dài. Sau đây là các điểm lựa chọn chính cho các ứng dụng công nghiệp khác nhau:

1. Tiêu chuẩn kích thước và xếp hạng áp suất
UPVC (polyvinyl clorua không dẻo) phù hợp với các tình huống nhiệt độ bình thường và áp suất thấp (chẳng hạn như ≤60°C) và thường được sử dụng trong nước uống, xử lý nước công nghiệp và các hệ thống khác. Kích thước phải tuân theo tiêu chuẩn ISO 1452 hoặc ASTM D1785.

CPVC (polyvinyl clorua clo hóa) có khả năng chịu nhiệt độ cao hơn (lên đến 90°C) và phù hợp với chất lỏng nhiệt độ cao, chẳng hạn như ống làm mát trong ngành quang điện hoặc quy trình tẩy rửa trong luyện kim. Nó phải tuân thủ các tiêu chuẩn ASTM F441 và đánh giá áp suất phải phù hợp với thiết kế hệ thống (chẳng hạn như SCH 80/40).

2. Khả năng tương thích hóa học
Các ngành công nghiệp khác nhau có yêu cầu nghiêm ngặt về tính ăn mòn của vật liệu:

Các ngành công nghiệp bán dẫn điện tử và y học đòi hỏi ống có độ tinh khiết cao. CPVC có khả năng kháng hóa chất tuyệt vời và có thể chống lại nước siêu tinh khiết và môi trường axit/kiềm yếu.
Trong hệ thống phụ trợ của các nhà máy điện hạt nhân, UPVC/CPVC phải vượt qua bài kiểm tra khả năng chống bức xạ để tránh rò rỉ do suy thoái hóa học.
Khi nước thải công nghiệp có chứa các chất ăn mòn (như clo và sunfua), CPVC có khả năng chống ăn mòn tốt hơn UPVC, nhưng hiệu suất chống lão hóa sau khi tiếp xúc lâu dài cần được kiểm chứng.

3. Đề xuất thích ứng ứng dụng ngành
Nước uống an toàn: UPVC được NSF chứng nhận được ưu tiên để đảm bảo không độc hại.
Các kịch bản nhiệt độ/ăn mòn cao (như luyện kim, quang điện): CPVC đáng tin cậy hơn và cần chú ý nhiều hơn đến vật liệu bịt kín giao diện (chẳng hạn như miếng đệm EPDM).
Ngành công nghiệp chính xác (chất bán dẫn, y học): Chọn CPVC với thành bên trong mịn để giảm nguy cơ dư lượng chất lỏng.
