SCH8O/DIN UPVC/CPVC Looper Mặt bích

UPVC/CPVC Looper Flange được sử dụng trong các ứng dụng công nghiệp và xây dựng. Nó cung cấp khả năng chống ăn mòn và hiệu suất nhiệt độ cao, làm cho nó phù hợp để vận chuyển các chất lỏng và khí khác nhau.

Mặt bích được thiết kế để lắp đặt dễ dàng, đảm bảo kết nối đường ống an toàn và giảm rủi ro rò r. UPVC/CPVC Looper Flange là lý tưởng cho các ngành công nghiệp như xử lý nước, hóa chất, và HVAC, có hiệu quả kéo dài tuổi thọ của hệ thống đường ống.

Liên hệ với chúng tôi

Trước：SCH8O/DIN UPVC/CPVC Mặt bích mù
Kế tiếp：SCH8O/DIN UPVC/CPVC Giảm Tee

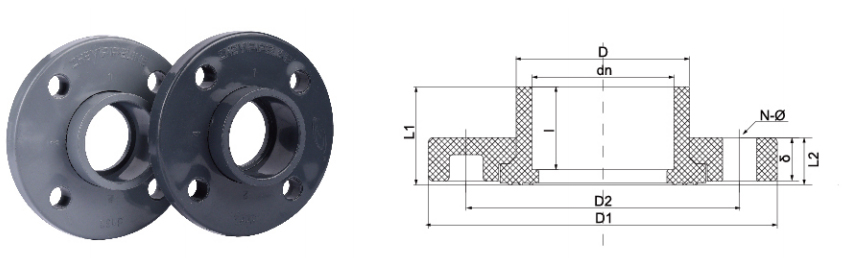

tham số ứng dụng Tiêu chuẩn kỹ thuật

KÍCH THƯỚC/NOM.		dn20	đn25	dn32	dn40	dn50	dn63	đn75	dn90	dn110	dn140	dn160	đn225	dn280	đn315
		(ĐN15)	(ĐN20)	(ĐN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
		(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")	(6")	(8")	(10")	(12")
DTôiN X400, 100000	d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4	140.5	160.5	226.25	281.45	316.85
	d2	20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1	140.2	160.2	225.05	280.05	315.05
	D	27	32	41	50	62	77	92	107	127	160	182	255	309	344
	D1	95	105	115	140	150	165	185	200	220	250	285	340	395	445
	D2	65	75	85	100	110	125	145	160	180	210	240	295	350	400
	L1	25	28	32	34	39	45	52	60	69	86	96	132	164	184
	L2	14	15	19	19	20	23	25	29	29	31	31	40	47	47
	δ	12.5	14	16	16.5	18	20	23	26	28	30	30	35	41	43
	Tôi	18	23	25	28	31	38	44	51	61	76	86	119	146	165
	N-Φ	4-Φ14	4-Φ14	4-Φ14	4-Φ18	4-Φ18	4-Φ18	4-Φ18	8-Φ18	8-Φ18	8-Φ18	8-Φ22	8-Φ22	12-Φ22	12-Φ22
ANSTôi	d1	21.51	26.87	33.62	42.6	48.54	60.65	73.39	89.31	114.8	141.81	168.81	219.8	273.81	324.61
	d2	21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.2	141.11	168	218.8	272.67	323.47
	D	29	35	44	54	60.2	74	89.4	1057	127	160	190.8	246	306	360
	D1	89	98	108	117	128	155	178	192	229	254	284	343	406	481
	D2	61	70	79	89	98	121	140	152	191	216	241	298	362	432
	L1	23	31	33	37	40	44	52	62	71	84	90	117	137	165
	L2	11	16	17	17	20	21	27	28.5	31	34.5	36.5	40	46	46
	δ	14	15	16	16	18.5	19.5	23.5	24.6	27	31	33	33	42	42
	Tôi	22.2	25.5	31	35	37	40.5	46	50.5	60	70	79	104	128	153
	N-Φ	4-Φ16	4-Φ16	4-Φ16	4-Φ16	4-Φ16	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ22	8-Φ22	8-Φ22	12-Φ24	12-Φ24
JIS	d1	22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27	140.22	165.16	216.68	267.21	318.66
	d2	21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2	139.01	163.9	214.6	264.88	315.88
	D	95	100	125	135	140	155	175	185	210	250	280	330	400	445
	D1	70	75	90	100	105	120	140	150	175	210	240	290	355	400
	D2	31	35	42.5	48.5	61	73	90	105	132	158	186	238	289	341
	L1	35	40	46	50.5	61.5	71	70	73	93	114	142	161	167	167
	L2	14	15	15	16	16	20	22	22	22	24	26	28	30	30
	δ	14	15	15	16	16	20	22	22	22	24	26	28	30	30
	Tôi	30	35	40	44	55	63	61	64	84	104	132	145	155	155
	N-Φ	4-Φ15	4-Φ15	4-Φ19	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ19	8-Φ19	8-Φ23	8-Φ23	12-Φ23	12-Φ25	16-Φ25

SCH80/DIN X400, 100000 UPVC/CPVC Looper Flange - Kết nối đường ống an toàn và đa năng

Mặt bích vòng lặp SCH80/DIN là một thành phần được thiết kế để tạo ra các kết nối đáng tin cậy và có thể tháo rời trong hệ thống đường ống PVC và CPVC. Nó tạo điều kiện cho việc tích hợp các đường ống nhựa với mặt bích kim loại, máy bơm và van, tuân thủ cả tiêu chuẩn SCH80 và DIN. Sản phẩm này được sản xuất để đảm bảo tính nhất quán về kích thước và tính toàn vẹn cơ học trong các điều kiện vận hành được chỉ định, làm cho nó phù hợp với một loạt các ứng dụng công nghiệp.

Tính năng Sản phẩm

Khả năng tương thích tiêu chuẩn kép: Được thiết kế để phù hợp với cả hai SCH80 và DIN các mẫu bu lông, cung cấp giải pháp linh hoạt cho các hệ thống yêu cầu khả năng tương thích quốc tế. Tính năng này giúp đơn giản hóa việc mua sắm cho các dự án phải tuân thủ nhiều tiêu chuẩn khu vực.
Khả năng chống ăn mòn: Chế tạo từ UPVC (Polyvinyl Clorua không dẻo) hoặc CPVC (Polyvinyl Clorua clo hóa), thân mặt bích có khả năng chống lại nhiều loại hóa chất, axit, kiềm và muối. Đặc tính này rất quan trọng để sử dụng lâu dài trong môi trường ăn mòn.
Tính toàn vẹn về cấu trúc: Thiết kế looper cho phép mặt bích xoay tự do để căn chỉnh bu lông, đơn giản hóa việc lắp đặt trong khi trung tâm lõi duy trì kết nối cứng nhắc với đường ống. Điều này ngăn ngừa căng thẳng trên các khớp và đảm bảo một con dấu an toàn.
Xếp hạng áp suất cao: Được thiết kế để chịu được xếp hạng áp suất phù hợp với lịch trình ống SCH80, làm cho nó phù hợp với các ứng dụng đòi hỏi khả năng chịu áp lực cao hơn so với hệ thống PVC tiêu chuẩn.

Thông số kỹ thuật

Vật liệu	Kích thước	Tiêu chuẩn	Áp suất danh nghĩa
UPVC (PVC-U) / CPVC (PVC-C)	Tham khảo thông số kỹ thuật SCH80 và DIN	ASTM D1784 / DIN EN ISO 1452	PN10 /Lớp 150
Kích thước có sẵn	Loại Kết nối	Màu sắc	Khả năng tương thích của miếng đệm
1/2 inch đến 12 inch (DN15 đến DN300)	Ổ cắm xi măng dung môi	Xám (UPVC), Xám nhạt/Tân (CPVC)	EPDM, FPM (FKM)

Lĩnh vực ứng dụng

Mặt bích vòng lặp SCH80/DIN được sử dụng trong các hệ thống yêu cầu kết nối an toàn, chống hóa chất và có thể tháo rời. Các ứng dụng điển hình bao gồm:

Cơ sở xử lý nước và nước thải
Nhà máy chế biến và xử lý hóa chất
Đường ống quy trình công nghiệp cho chất lỏng ăn mòn
Hệ thống hồ bơi và dưới nước đòi hỏi các thành phần mạnh mẽ, lâu dài
Hoạt động khai thác và tinh chế
Cơ sở sản xuất điện

---

Câu hỏi thường gặp

1. Mặt bích vòng UPVC khác với mặt bích cố định truyền thống như thế nào trong lắp đặt và ứng dụng?

Mặt bích vòng có vòng quay tự do, giúp đơn giản hóa việc căn chỉnh các lỗ bu lông trong quá trình lắp đặt, một lợi thế đáng kể trong không gian chật hẹp hoặc khi đường ống đã được cố định chắc chắn. Một mặt bích cố định đòi hỏi sự liên kết quay chính xác của toàn bộ phần ống, điều này có thể khó khăn hơn. Cơ cấu quay của mặt bích vòng cũng giúp giảm ứng suất lên hệ thống đường ống, đặc biệt khi kết nối với các bộ phận kim loại cố định. Để biết hướng dẫn cài đặt cụ thể và các phương pháp hay nhất, hãy tham khảo tài liệu kỹ thuật của chúng tôi hoặc liên hệ với nhóm hỗ trợ của chúng tôi.

2. Giới hạn nhiệt độ và áp suất cho mặt bích CPVC SCH80/DIN là gì và so sánh với mặt bích kim loại trong môi trường ăn mòn như thế nào?

Mặt bích CPVC SCH80/DIN được thiết kế cho các ứng dụng nhiệt độ cao hơn UPVC, với nhiệt độ sử dụng tối đa thường lên tới 200°F (93°C) và mức áp suất phù hợp với tiêu chuẩn SCH80. Trong khi mặt bích kim loại thường có xếp hạng áp suất cuối cùng cao hơn, chúng dễ bị ăn mòn từ nhiều hóa chất công nghiệp. Ngược lại, mặt bích CPVC duy trì tính toàn vẹn cấu trúc của nó trong môi trường ăn mòn, có thể làm suy giảm các lựa chọn thay thế kim loại. Quyết định giữa CPVC và mặt bích kim loại phải dựa trên phân tích toàn diện về loại chất lỏng, nhiệt độ vận hành và áp suất cần thiết. Đội ngũ kỹ thuật của chúng tôi có thể cung cấp phân tích tương thích vật liệu chi tiết cho ứng dụng cụ thể của bạn.

Công ty

Công ty TNHH Đường ống Zheyi (Vũ Hán), Ltd.

ZHEYI Group Đúng Trung Quốc SCH8O/DIN UPVC/CPVC Looper Mặt bích Đối với ngành công nghiệp thực phẩm/ô tô/điện tử nhà cung cấp Và tùy chỉnh SCH8O/DIN UPVC/CPVC Looper Mặt bích Đối với ngành công nghiệp thực phẩm/ô tô/điện tử nhà máy. Chúng tôi được thành lập vào năm 2007, tập trung vào nghiên cứu và phát triển, sản xuất, bán hàng và dịch vụ ống công nghiệp CPVC và UPVC. Công ty đã đạt được một số chứng nhận, bao gồm giấy phép sản xuất thiết bị đặc biệt, giấy phép vệ sinh sản phẩm liên quan đến nước của Tỉnh Chiết Giang, chứng nhận hệ thống quản lý chất lượng IS09001, chứng nhận hệ thống quản lý môi trường IS014001 và chứng nhận hệ thống quản lý an toàn và sức khỏe nghề nghiệp IS045001. Công ty có hơn 50 quyền sở hữu trí tuệ độc lập và quyền xuất nhập khẩu tự vận hành. Để cung cấp các sản phẩm đa dạng và dịch vụ tốt hơn, công ty đã giới thiệu công nghệ tiên tiến, thiết bị gia công và nguyên liệu thô và hệ thống quản lý độc đáo từ Đức và Hoa Kỳ. Trong những năm qua, các sản phẩm của chúng tôi đã được sử dụng rộng rãi trong vận chuyển đường ống chất lỏng axit và kiềm, nước siêu tinh khiết, nước uống, nước tinh khiết cấp điện tử và nước thải công nghiệp trong các ngành công nghiệp hóa chất, luyện kim, quang điện, điện hạt nhân, pin lithium, chất bán dẫn điện tử, thực phẩm, y học, ô tô, xử lý nước công nghiệp và các ngành công nghiệp khác. Hiện nay, Tập đoàn ZHEYI đã thành lập hơn 30 công ty bán hàng trên toàn quốc và tất cả các loại sản phẩm đều được xuất khẩu sang Châu Âu, Châu Mỹ, Đông Nam Á và các quốc gia, khu vực khác, được khách hàng trong và ngoài nước ưa chuộng sâu sắc.

Giấy chứng nhận danh dự

Tin tức

Hiểu các van hóa học và lithium UPVC/CPVC (DIN/ANSI): Các ...
Sep 11,2025
Giới thiệu về Van UPVC và CPVC Là gì Van UPVC và CPVC ? UPVC (polyvinyl clorua không quá sức) và CPVC (polyvinyl clorua clo) là nhựa nhiệt dẻo bền, chống ăn mòn thường được sử dụng trong sản xuất van. Các...
tìm hiểu thêm
Phụ kiện ống UPVC/CPVC: Hướng dẫn cuối cùng để cài đặt, lự...
Sep 04,2025
Giới thiệu: Hướng dẫn toàn diện về Phụ kiện ống UPVC/CPVC Trong xây dựng hiện đại, cải tạo nhà và các lĩnh vực công nghiệp, hệ thống đường ống là một huyết mạch không thể thiếu. Và UPVC (Polyvinyl clor...
tìm hiểu thêm
Chọn van UPVC hoặc CPVC bên phải để xử lý hóa chất và lith...
Aug 25,2025
Chọn đúng van là một quyết định quan trọng trong bất kỳ cơ sở sản xuất pin hóa học hoặc sản xuất pin lithium-ion nào. Sự lựa chọn sai có thể dẫn đến rò rỉ, thời gian chết tốn kém và các mối nguy hiểm an toàn. Khi xử l...
tìm hiểu thêm

Để lại tin nhắn

Kiểm soát chất lượng nghiêm ngặt

Tập đoàn ZHEYI tuân thủ nguyên tắc "chất lượng là trên hết", sử dụng thiết bị tiên tiến quốc tế và nguyên liệu thô chất lượng cao, kiểm soát chặt chẽ mọi khâu sản xuất và cam kết cung cấp các sản phẩm đường ống có hiệu suất tuyệt vời và vẻ ngoài tinh tế.

Công ty sử dụng thiết bị sản xuất tiên tiến nhất và vật liệu chất lượng cao, bao gồm Sekisui của Nhật Bản và Lubrizol của Hoa Kỳ. "ZHEYI" kết hợp hoàn hảo công nghệ sản xuất tinh tế với quản lý chuyên nghiệp và mỗi sản phẩm đều trải qua quá trình kiểm soát chất lượng nghiêm ngặt - từ sản xuất, kiểm tra đến giao hàng cuối cùng, đảm bảo sự kết hợp hoàn hảo giữa vẻ ngoài và chức năng.
Kiểm tra hiệu suất chính xác

Tại ZHEYI, mọi sản phẩm đều được chế tác tỉ mỉ, không chỉ chú trọng vào thiết kế thẩm mỹ tinh tế mà còn luôn cam kết về chất lượng nội tại tuyệt vời. Kiểm tra hiệu suất nghiêm ngặt đảm bảo sản phẩm có thể duy trì độ ổn định và độ bền ngay cả trong điều kiện khắc nghiệt.:

● Kiểm tra mật độ: Đo mật độ vật liệu để đảm bảo tính đồng nhất và ổn định của cấu trúc.
● Thử nghiệm nhiệt độ làm mềm Vicat: đánh giá mức độ làm mềm của vật liệu trong điều kiện nhiệt độ cao để đảm bảo khả năng chống biến dạng của sản phẩm trong nhiều môi trường khác nhau.
● Kiểm tra lò nướng: mô phỏng khả năng chịu nhiệt lâu dài và xác minh khả năng chịu nhiệt độ cao trong thời gian dài của sản phẩm.
● Thử nghiệm thủy tĩnh: Đánh giá độ bền của đường ống trong điều kiện áp suất cao để đảm bảo độ an toàn và độ tin cậy của sản phẩm.
● Thử nghiệm va đập bằng búa thả: Kiểm tra khả năng chống va đập của sản phẩm trong quá trình vận chuyển, lắp đặt và sử dụng hàng ngày.

SCH8O/DIN UPVC/CPVC Looper Mặt bích Kiến thức ngành

Cách chọn đúng Mặt bích UPVC/CPVC Looper ? Đánh giá áp suất và hướng dẫn thích ứng nhiệt đ

UPVC (unplasticized polyvinyl clorua) và CPVC (chlorinated polyvinyl clorua) Looper Flange đóng một vai trò quan trọng trong các hệ thống đường ống công nghiệp, đặc biệt là trong các tình huống cần phải đệm giãn nở nhiệt, rung hoặc dịch chuyển đường ống. Lựa chọn chính xác đòi hỏi phải xem xét toàn diện các đặc tính vật liệu, xếp hạng áp suất, phạm vi nhiệt độ và các yêu cầu ứng dụng cụ thể của ngành. Sau đây là hướng dẫn lựa chọn cho các ngành công nghiệp khác nhau:

1. Lựa chọn vật liệu: UPVC vs CPVC
UPVC: Thích hợp cho nhiệt độ bình thường (0°C~60°C) và các kịch bản áp suất thấp, chống ăn mòn axit và kiềm, chi phí thấp, thường được sử dụng trong nước uống (Nước uống) và xử lý nước công nghiệp (Xử lý nước công nghiệp).
CPVC: Khả năng chịu nhiệt độ cao hơn (-20°C~110°C), khả năng chịu áp suất mạnh hơn, phù hợp với môi trường nhiệt độ cao, chẳng hạn như vận chuyển chất làm mát trong ngành quang điện hoặc chất lỏng ăn mòn trong luyện kim (Luyện kim).

2. Thích ứng mức áp suất
Nhóm 150: Thích hợp cho các hệ thống áp suất thấp, chẳng hạn như nước uống an toàn và cung cấp nước siêu tinh khiết cho chất bán dẫn điện tử.
Class 200/Class 300: Thích hợp cho các kịch bản áp suất trung bình và cao, chẳng hạn như đường ống phụ trợ của nhà máy điện hạt nhân hoặc hệ thống xả áp suất cao của nước thải công nghiệp.

3. Hướng dẫn thích ứng ứng dụng trong ngành
Y học: Phải tuân thủ các tiêu chuẩn của FDA, CPVC (khả năng chống khử trùng ở nhiệt độ cao) được ưu tiên, và mức áp suất thường là Class 150.
Quang điện: CPVC phù hợp hơn vì nó liên quan đến tuần hoàn chất làm mát ở nhiệt độ cao và yêu cầu khả năng chịu nhiệt độ và áp suất (Loại 200 ).
Luyện kim: Môi trường axit/kiềm mạnh, UPVC (nhiệt độ bình thường) hoặc CPVC (nhiệt độ cao), mức áp suất cần được chọn theo áp suất bơm (thường là Lớp 200 ~ 300).
Năng lượng hạt nhân: Các ống phụ trợ có thể sử dụng CPVC (phiên bản sửa đổi chống bức xạ), Lớp 300 để đảm bảo dự phòng an toàn.
Chất bán dẫn điện tử: Hệ thống nước siêu tinh khiết khuyến nghị UPVC (kết tủa thấp), Loại 150 là đủ.

4. Khuyến nghị lắp đặt và bảo trì
Tránh quá nhiệt độ và quá áp: UPVC dễ làm mềm ở >60°C và CPVC cần hỗ trợ thêm ở >110°C.
Thích ứng vật liệu niêm phong: Miếng đệm EPDM phù hợp với nước uống, và miếng đệm PTFE phù hợp hơn với axit mạnh (như nước thải luyện kim).
Kiểm tra thường xuyên: Môi trường ăn mòn cao như nước thải công nghiệp đòi hỏi chu kỳ bảo trì được rút ngắn.
