{config.cms_name} Trang chủ / Các sản phẩm / Phụ kiện UPVC/CPVC / SCH8O/DIN UPVC/CPVC Mặt bích mù
Công ty TNHH Đường ống Zheyi (Vũ Hán), Ltd.
tùy chỉnh SCH8O/DIN UPVC/CPVC Mặt bích mù Đối với ngành công nghiệp thực phẩm/ô tô/điện tử
SCH8O/DIN UPVC/CPVC Mặt bích mù

SCH8O/DIN UPVC/CPVC Mặt bích mù

Mặt bích mù UPVC/CPVC là phụ kiện đường ống hiệu suất cao được sử dụng rộng rãi trong các ngành công nghiệp như hóa chất, xây dựng và xử lý nước. Chúng cung cấp khả năng chống ăn mòn và chịu nhiệt độ cao, đảm bảo độ tin cậy trong môi trường khắc nghiệt.

Mặt bích mù được sử dụng để bịt kín các đầu của đường ống, ngăn chặn rò rỉ chất lỏng hoặc khí và tạo điều kiện bảo trì và sửa chữa hệ thống. Thiết kế nhẹ của chúng giúp đơn giản hóa việc lắp đặt và xử lý, trong khi khả năng tương thích mạnh mẽ của chúng với các phụ kiện đường ống tiêu chuẩn khác đáp ứng các yêu cầu đa dạng của dự án.

Bề mặt nhẵn của mặt bích mù UPVC/CPVC làm giảm sức đề kháng của chất lỏng, góp phần vào hiệu quả tổng thể của hệ thống.

Liên hệ với chúng tôi
  • SCH8O/DIN UPVC/CPVC Mặt bích mù
Trước：SCH8O/DIN UPVC/CPVC Flange Gasket
Kế tiếp：SCH8O/DIN UPVC/CPVC Looper Mặt bích

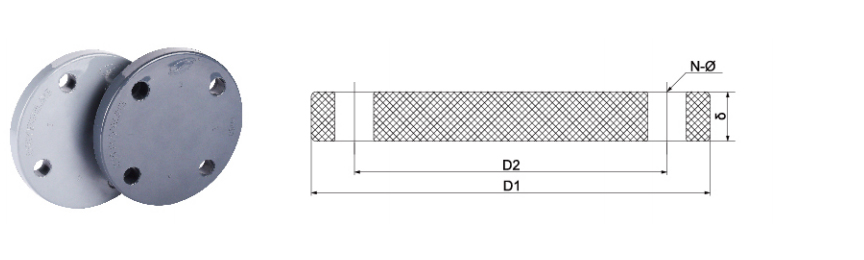

tham số ứng dụng Tiêu chuẩn kỹ thuật

  • KÍCH THƯỚC/NOM

    dn20

    đn25

    dn32

    dn40

    dn50

    dn63

    đn75

    dn90

    dn110

    dn140

    dn160

    đn225

    dn280

    (DN15)

    (DN20)

    (DN25)

    (DN32)

    (DN40)

    DN50)

    (DN65)

    (DN80)

    (DN100)

    (DN125)

    (DN150)

    (DN200)

    (DN250)

    (1/2")

    (3/4")

    (1")

    (1-1/4")

    (1-1/2")

    (2")

    (2-1/2")

    (3")

    (4")

    (5")

    (6")

    (8")

    (10")

    DIN X400, 100000

    D1

    95

    105

    115

    140

    150

    165

    185

    200

    220

    249

    284

    339

    392

    D2

    65

    75

    85

    100

    110

    125

    145

    160

    180

    210

    240

    295

    350

    δ

    12.7

    14

    15.8

    16.5

    20

    20

    23

    26

    28

    30

    31

    35

    35

    N-Φ

    4-Φ14

    4-Φ14

    4-Φ14

    4-Φ18

    4-Φ18

    4-Φ18

    4-Φ18

    8-Φ18

    8-Φ18

    8-Φ18

    8-Φ22

    8-Φ22

    12-Φ22

    ANSI

    D1

    89

    98

    108

    117

    128

    155

    178

    192

    229

    254

    284

    343

    406

    D2

    61

    70

    79

    89

    98

    121

    140

    152

    191

    216

    241

    298

    362

    δ

    12

    14

    14

    16

    16

    16

    18

    18

    20

    20

    22

    24

    26

    N-Φ

    4-Φ16

    4-Φ16

    4-Φ16

    4-Φ16

    4-Φ16

    4-Φ19

    4-Φ19

    4-Φ19

    4-Φ19

    8-Φ22

    8-Φ22

    8-Φ22

    12-Φ24

    JIS

    DL 1

    70

    75

    90

    100

    105

    120

    140

    150

    175

    210

    240

    290

    355

    D0 LZ

    31

    35

    42.5

    48.5

    61

    73

    90

    105

    132

    158

    186

    238

    289

    δ

    12

    14

    14

    16

    1A 0

    16

    18

    18

    20

    20

    22

    24

    26

    N-Φ

    4-Φ15

    4-Φ15

    4-Φ19

    4-Φ19

    4-Φ19

    4-Φ19

    4-Φ19

    8-Φ19

    8-Φ19

    8-Φ23

    8-Φ23

    12-Φ23

    12-Φ25

SCH80/DIN UPVC/CPVC Mặt bích mù - Niêm phong bền cho hệ thống đường ống công nghiệp

  • Thành phần vật liệu: Được sản xuất từ SCH80 UPVC (Polyvinyl clorua không dẻo) và CPVC (Polyvinyl clorua clo hóa), đảm bảo khả năng chống lại một loạt các phương tiện hóa học. Điều này làm cho mặt bích mù phù hợp cho các ứng dụng mà ** kháng hóa chất ** là tối quan trọng.
  • Tính toàn vẹn về cấu trúc: Được thiết kế theo tiêu chuẩn **DIN ** để cung cấp một con dấu mạnh mẽ và an toàn ở cuối đường ống. Cấu trúc rắn, giống như đĩa của nó được thiết kế để chịu được áp lực mà không bị rò rỉ, điều này rất quan trọng đối với các ứng dụng **bảo trì hệ thống đường ống ** và tắt máy.
  • Dễ dàng cài đặt: Có mô hình bu lông thẳng hàng với các phụ kiện đường ống tiêu chuẩn, cho phép lắp đặt và tháo mặt bích mù ** UPVC/CPVC đơn giản **. Thiết kế này đơn giản hóa các quy trình sửa đổi và sửa chữa đường ống, giảm thời gian ngừng hoạt động trong môi trường công nghiệp.

Mặt bích mù này được sản xuất tuân thủ **ASTM D1784** cho vật liệu và **DIN 8063** cho kích thước, đảm bảo khả năng tương thích và hiệu suất nhất quán. Sản phẩm được thiết kế để cung cấp một con dấu an toàn và không ăn mòn để cách ly các phần của hệ thống đường ống. Cấu trúc phi kim loại của nó ngăn chặn sự ăn mòn điện, một vấn đề phổ biến trong các hệ thống vật liệu hỗn hợp, làm cho nó trở thành một thành phần đáng tin cậy cho các ứng dụng **xử lý chất lỏng công nghiệp ** và ** xử lý nước **. Các đặc tính vốn có của UPVC và CPVC cung cấp một giải pháp thay thế nhẹ cho mặt bích kim loại, giảm tải cho các kết cấu đỡ.

Thông số kỹ thuật

Tham s SCH80 UPVC Mặt bích mù SCH80 CPVC Mặt bích mù
Kích thước danh nghĩa DN 15 đến DN 200 DN 15 đến DN 200
Tiêu chuẩn DIN 8063 DIN 8063
Vật liệu Unplasticized Polyvinyl Chloride Chlorinated Polyvinyl Chloride
Phạm vi Nhiệt độ Hoạt động -10°C đến 60°C 0°C đến 95°C
Tối đa Áp suất vận hành 1,0 MPa (150 PSI) 1,0 MPa (150 PSI)

Lĩnh vực ứng dụng

Mặt bích mù này được chỉ định để sử dụng trong các tình huống trong đó ** khả năng chống ăn mòn ** và một con dấu đáng tin cậy là rất quan trọng. Các ứng dụng điển hình bao gồm:

  • Hệ thống xử lý và vận chuyển hóa chất.
  • Cơ sở xử lý nước và nước thải.
  • Nhà máy sản xuất chất bán dẫn.
  • Hệ thống phát điện và làm mát.
  • Hồ bơi và hệ thống ống nước trung tâm dưới nước.

Câu hỏi thường gặp

1. Sự khác biệt chính giữa mặt bích mù UPVC và CPVC là gì và làm cách nào để chọn chính xác cho ứng dụng của tôi?

Sự khác biệt chính nằm ở khả năng chịu nhiệt độ *** của chúng. Mặt bích mù **UPVC** phù hợp cho các ứng dụng có nhiệt độ hoạt động tối đa lên tới 60°C, trong khi mặt bích mù **CPVC** có thể xử lý phương tiện có nhiệt độ lên tới 95°C. Sự lựa chọn phụ thuộc hoàn toàn vào nhiệt độ chất lỏng cụ thể và môi trường hoạt động của hệ thống của bạn. Ví dụ, các quá trình liên quan đến chất lỏng ăn mòn nóng đòi hỏi định mức nhiệt CPVC cao hơn. Để đảm bảo bạn chọn mặt bích tối ưu, vui lòng tham khảo thông số kỹ thuật của chúng tôi dựa trên các thông số vận hành của bạn. Các kỹ sư ứng dụng của chúng tôi có thể cung cấp tư vấn miễn phí để phân tích các yêu cầu cụ thể của bạn.

2. Làm thế nào để đánh giá áp lực của một mặt bích mù phi kim loại SCH80 so với đối tác kim loại của nó, và nó có thể xử lý áp lực công nghiệp?

Trong khi mặt bích kim loại thường có xếp hạng áp suất cao hơn, mặt bích mù phi kim loại **SCH80 ** được thiết kế để đáp ứng nhu cầu áp suất của nhiều hệ thống chất lỏng công nghiệp, thường lên tới 1,0 MPa (150 PSI) ở nhiệt độ tiêu chuẩn. Xếp hạng áp suất là một hàm của cả tính chất vật liệu và nhiệt độ; khi nhiệt độ tăng, mức áp suất giảm. Điều quan trọng là phải kiểm tra biểu đồ giảm nhiệt độ áp suất cho vật liệu cụ thể (UPVC hoặc CPVC) và điều kiện vận hành. Mặt bích mù của chúng tôi được kiểm tra nghiêm ngặt để đảm bảo chúng duy trì tính toàn vẹn cấu trúc và con dấu chống rò rỉ trong giới hạn quy định của chúng, cung cấp giải pháp đáng tin cậy, không ăn mòn cho nhu cầu đường ống UPVC/CPVC áp suất cao của bạn **.

Sản phẩm được đề xuất
Công ty
Công ty TNHH Đường ống Zheyi (Vũ Hán), Ltd.
Công ty TNHH Đường ống Zheyi (Vũ Hán), Ltd.

ZHEYI Group Đúng Trung Quốc SCH8O/DIN UPVC/CPVC Mặt bích mù Đối với ngành công nghiệp thực phẩm/ô tô/điện tử nhà cung cấp Và tùy chỉnh SCH8O/DIN UPVC/CPVC Mặt bích mù Đối với ngành công nghiệp thực phẩm/ô tô/điện tử nhà máy. Chúng tôi được thành lập vào năm 2007, tập trung vào nghiên cứu và phát triển, sản xuất, bán hàng và dịch vụ ống công nghiệp CPVC và UPVC. Công ty đã đạt được một số chứng nhận, bao gồm giấy phép sản xuất thiết bị đặc biệt, giấy phép vệ sinh sản phẩm liên quan đến nước của Tỉnh Chiết Giang, chứng nhận hệ thống quản lý chất lượng IS09001, chứng nhận hệ thống quản lý môi trường IS014001 và chứng nhận hệ thống quản lý an toàn và sức khỏe nghề nghiệp IS045001. Công ty có hơn 50 quyền sở hữu trí tuệ độc lập và quyền xuất nhập khẩu tự vận hành. Để cung cấp các sản phẩm đa dạng và dịch vụ tốt hơn, công ty đã giới thiệu công nghệ tiên tiến, thiết bị gia công và nguyên liệu thô và hệ thống quản lý độc đáo từ Đức và Hoa Kỳ. Trong những năm qua, các sản phẩm của chúng tôi đã được sử dụng rộng rãi trong vận chuyển đường ống chất lỏng axit và kiềm, nước siêu tinh khiết, nước uống, nước tinh khiết cấp điện tử và nước thải công nghiệp trong các ngành công nghiệp hóa chất, luyện kim, quang điện, điện hạt nhân, pin lithium, chất bán dẫn điện tử, thực phẩm, y học, ô tô, xử lý nước công nghiệp và các ngành công nghiệp khác. Hiện nay, Tập đoàn ZHEYI đã thành lập hơn 30 công ty bán hàng trên toàn quốc và tất cả các loại sản phẩm đều được xuất khẩu sang Châu Âu, Châu Mỹ, Đông Nam Á và các quốc gia, khu vực khác, được khách hàng trong và ngoài nước ưa chuộng sâu sắc.

Giấy chứng nhận danh dự
  • ISO 9001: 2015
  • ISO 14001: 2015
  • ISO 45001: 2018
  • ISO 45001: 2018
  • ISO: 45001-2018 en
  • Doanh nghiệp công nghệ cao quốc gia
  • Giấy chứng nhận
Tin tức
Để lại tin nhắn
  • Công ty TNHH Đường ống Zheyi (Vũ Hán), Ltd.
    Kiểm soát chất lượng nghiêm ngặt

    Tập đoàn ZHEYI tuân thủ nguyên tắc "chất lượng là trên hết", sử dụng thiết bị tiên tiến quốc tế và nguyên liệu thô chất lượng cao, kiểm soát chặt chẽ mọi khâu sản xuất và cam kết cung cấp các sản phẩm đường ống có hiệu suất tuyệt vời và vẻ ngoài tinh tế.

    Công ty sử dụng thiết bị sản xuất tiên tiến nhất và vật liệu chất lượng cao, bao gồm Sekisui của Nhật Bản và Lubrizol của Hoa Kỳ. "ZHEYI" kết hợp hoàn hảo công nghệ sản xuất tinh tế với quản lý chuyên nghiệp và mỗi sản phẩm đều trải qua quá trình kiểm soát chất lượng nghiêm ngặt - từ sản xuất, kiểm tra đến giao hàng cuối cùng, đảm bảo sự kết hợp hoàn hảo giữa vẻ ngoài và chức năng.

  • Công ty TNHH Đường ống Zheyi (Vũ Hán), Ltd.
    Kiểm tra hiệu suất chính xác
    Tại ZHEYI, mọi sản phẩm đều được chế tác tỉ mỉ, không chỉ chú trọng vào thiết kế thẩm mỹ tinh tế mà còn luôn cam kết về chất lượng nội tại tuyệt vời. Kiểm tra hiệu suất nghiêm ngặt đảm bảo sản phẩm có thể duy trì độ ổn định và độ bền ngay cả trong điều kiện khắc nghiệt.:

    ● Kiểm tra mật độ: Đo mật độ vật liệu để đảm bảo tính đồng nhất và ổn định của cấu trúc.
    ● Thử nghiệm nhiệt độ làm mềm Vicat: đánh giá mức độ làm mềm của vật liệu trong điều kiện nhiệt độ cao để đảm bảo khả năng chống biến dạng của sản phẩm trong nhiều môi trường khác nhau.
    ● Kiểm tra lò nướng: mô phỏng khả năng chịu nhiệt lâu dài và xác minh khả năng chịu nhiệt độ cao trong thời gian dài của sản phẩm.
    ● Thử nghiệm thủy tĩnh: Đánh giá độ bền của đường ống trong điều kiện áp suất cao để đảm bảo độ an toàn và độ tin cậy của sản phẩm.
    ● Thử nghiệm va đập bằng búa thả: Kiểm tra khả năng chống va đập của sản phẩm trong quá trình vận chuyển, lắp đặt và sử dụng hàng ngày.

SCH8O/DIN UPVC/CPVC Mặt bích mù Kiến thức ngành

Thông số kỹ thuật lắp đặt và biện pháp phòng ngừa niêm phong cho Mặt bích mù UPVC/CPVC

Mặt bích mù UPVC (polyvinyl clorua không dẻo) và CPVC (polyvinyl clorua clo hóa) được sử dụng rộng rãi trong nhiều ngành công nghiệp do khả năng chống ăn mòn tuyệt vời, hiệu suất nhẹ và chi phí cao, bao gồm nước uống an toàn, luyện kim, quang điện, năng lượng hạt nhân, chất bán dẫn điện tử, y học, xử lý nước công nghiệp, nước thải công nghiệp và các lĩnh vực khác. Để đảm bảo hoạt động ổn định lâu dài, việc lắp đặt và niêm phong là rất quan trọng. Sau đây là các thông số kỹ thuật và biện pháp phòng ngừa chính:

1. Thông số kỹ thuật cài đặt
Căn chỉnh mặt bích và thắt chặt
Trước khi lắp đặt, hãy kiểm tra xem bề mặt mặt bích có phẳng hay không để tránh sự tập trung ứng suất do sai lệch.
Dần dần siết chặt các bu lông theo thứ tự đường chéo (nên sử dụng bu lông bằng thép không gỉ hoặc chống ăn mòn) để tránh lực không đồng đều ở một bên và ảnh hưởng đến việc niêm phong.

Lựa chọn vòng đệm
Chọn các miếng đệm phù hợp (như EPDM, PTFE hoặc miếng đệm cao su) theo các phương tiện khác nhau, ví dụ:
Ngành công nghiệp nước uống/dược phẩm an toàn: phải tuân thủ FDA hoặc các tiêu chuẩn vệ sinh (như EPDM).
Công nghiệp nước thải/công nghiệp luyện kim: Miếng đệm PTFE có khả năng chống ăn mòn axit và kiềm phù hợp hơn.

Thích ứng nhiệt độ và áp suất
Phạm vi nhiệt độ UPVC (0°C~60°C), CPVC có thể chịu được nhiệt độ cao hơn (-40°C~93°C) và vật liệu phải được phân biệt nghiêm ngặt trong các tình huống như quang điện (hệ thống làm mát) hoặc năng lượng hạt nhân (đường ống phụ trợ).
Tránh sử dụng quá áp, đặc biệt là trong các hệ thống nước có độ tinh khiết cao trong ngành công nghiệp bán dẫn điện tử, nơi biến động áp suất có thể gây biến dạng mặt bích.

Hỗ trợ và chống sốc
Các hệ thống đường ống dài (như nhà máy xử lý nước công nghiệp) yêu cầu các giá đỡ bổ sung để giảm tải rung của mặt bích mù.

2. Các biện pháp phòng ngừa niêm phong
Làm sạch bề mặt
Làm sạch triệt để bề mặt bịt kín mặt bích và thành trong của đường ống trước khi lắp đặt để ngăn chặn các hạt vật chất (như mảnh vụn kim loại trong ngành luyện kim) ảnh hưởng đến hiệu ứng bịt kín.

Tránh thắt quá chặt
Vật liệu UPVC/CPVC có độ cứng thấp. Việc siết chặt bu lông quá mức có thể gây nứt mặt bích, đặc biệt là trong môi trường nhiệt độ thấp (chẳng hạn như hệ thống làm mát nhà máy quang điện).

Kiểm tra khả năng tương thích của phương tiện truyền thông
Ngành công nghiệp bán dẫn dược phẩm/điện tử cần đảm bảo rằng vật liệu mặt bích mù không giải phóng các chất có hại (chẳng hạn như chất làm dẻo).
Trong xử lý nước thải công nghiệp, cần phải chống lại sự ăn mòn hóa học như clo và sunfua.

Bảo trì thường xuyên
Trong năng lượng hạt nhân hoặc các hệ thống chất lỏng nguy hiểm cao, nên kiểm tra trạng thái niêm phong mặt bích thường xuyên để ngăn chặn rò rỉ đột ngột.

3. Những điểm chính của ứng dụng ngành
Nước uống/dược phẩm an toàn: ưu tiên mặt bích CPVC vệ sinh để tránh ô nhiễm sinh học.
Quang điện/chất bán dẫn điện tử: chú ý đến hiệu ứng lão hóa của chu trình nhiệt trên các miếng đệm kín.
Luyện kim/nước thải công nghiệp: tăng cường thiết kế chống ăn mòn hóa học, chẳng hạn như mặt bích dày hoặc lớp phủ chống ăn mòn.
