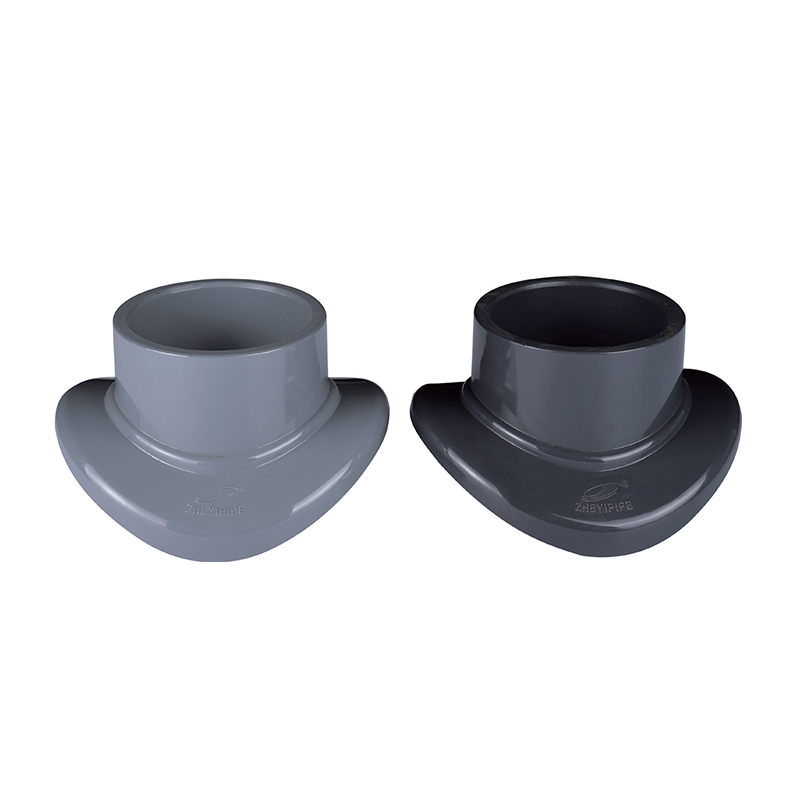

Khớp nối yên SCH8O/DIN UPVC/CPVC

Khớp yên nổi tiếng với thiết kế hình yên độc đáo, cho phép kết nối nhánh mà không cắt hoặc làm hỏng đường ống chính. Điều này giúp đơn giản hóa việc lắp đặt, giảm khó khăn và chi phí xây dựng đồng thời mang lại hiệu quả bịt kín để ngăn chặn rò rỉ.

Nó phù hợp cho hệ thống cấp nước nóng lạnh, hệ thống phòng cháy chữa cháy và các ngành công nghiệp như hóa chất, dược phẩm. Khớp nối yên UPVC/CPVC cung cấp giải pháp kết nối đáng tin cậy cho các ứng dụng đa dạng.

Liên hệ với chúng tôi

Trước：Hỗ trợ ống UPVC/CPVC
Kế tiếp：SCH8O/DIN UPVC/CPVC Ⅱ Liên minh

tham số ứng dụng Tiêu chuẩn kỹ thuật

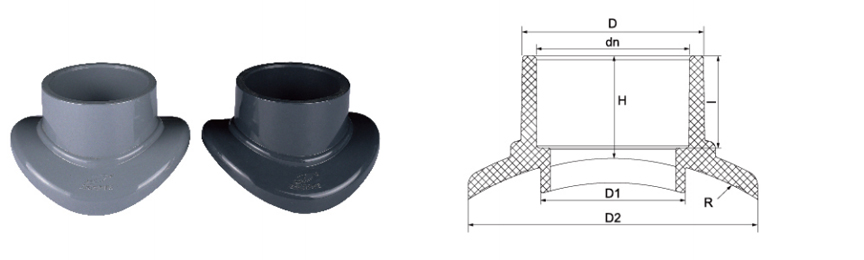

Kích thước danh nghĩa Φ	ΦD	ΦD1	ΦD2	R	H	tôi
Φ75×32	40	30	60	37.5	26	22
Φ90×32	40	30	65	45	26	22
Φ110×32	40	30	65	55	26	22
Φ140×32	40	30	70	70	26	22
Φ140×50	60	55	100	70	36	31
Φ140×63	75	60	100	70	40	38
Φ160×32	40	30	70	80	26	22
Φ160×50	60	60	100	80	36	31
Φ160×63	75	60	120	80	40	38
Φ160×90	105	90	150	80	56	51
Φ200×90	104	90	152	100	56	51
Φ225×32	40	30	60	112.5	26	22
Φ225×50	60	55	100	112.5	36	31
Φ225×63	75	60	120	112.5	42	38
Φ225×75	88	70	120	112.5	50	44
Φ225×90	105	90	155	112.5	56	51
Φ250×32	40	30	70	125	26	22
Φ250×63	75	60	120	125	42	38
Φ280×32	40	30	70	140	26	22
Φ280×50	60	55	100	140	36	31
Φ280×63	75	60	120	140	42	38
Φ280×75	88	70	120	140	50	44
Φ315×32	40	30	70	157.5	26	22
Φ315×50	60	55	100	157.5	36	31
Φ315×63	75	60	120	157.5	42	38
Φ315×75	88	70	118	157.5	50	44
Φ355×63	75	60	120	177.5	42	38

SCH80/DIN · KHỚP YÊN

Giải Pháp Kết Nối Chi Nhánh UPVC/CPVC

Thiết kế kẹp · Không cắt đường ống · Tuân thủ tiêu chuẩn kép

Khớp nối yên SCH80/DIN UPVC/CPVC là bộ phận đường ống chuyên dụng được thiết kế để phân nhánh các đường ống hiện có mà không cần phải cắt hoặc cấu hình lại hệ thống trên diện rộng. Được sản xuất để tuân thủ cả tiêu chuẩn kích thước SCH80 của Mỹ và DIN của Châu Âu, các khớp yên này có sẵn bằng vật liệu polyvinyl clorua không dẻo (UPVC) và polyvinyl clorua clo hóa (CPVC). Cấu trúc cơ khí bao gồm thiết kế kẹp hai phần tạo ra kết nối chống rò rỉ xung quanh đường ống chính, tạo điều kiện thuận lợi cho việc lắp đặt các đường thứ cấp để phân phối chất lỏng. Các khớp nối này được thiết kế để chịu được nồng độ hóa chất đậm đặc và môi trường áp suất cao thường gặp trong xử lý chất lỏng công nghiệp, mang lại giao diện ổn định cho cảm biến, đồng hồ đo hoặc phần mở rộng đường ống bên.

◆

Độ trơ hóa học

Cả hai biến thể UPVC và CPVC đều có khả năng kháng axit, bazơ và muối cao, ngăn ngừa sự xuống cấp vật liệu khi vận chuyển chất lỏng công nghiệp ăn mòn hoặc nước siêu tinh khiết.

◆

Tính toàn vẹn về cấu trúc

Độ dày thành SCH80 giúp tăng mức áp suất so với các phụ kiện tiêu chuẩn, đảm bảo khớp yên duy trì bịt kín dưới các dao động thủy lực.

◆

Dễ dàng tích hợp

Cơ chế kẹp cho phép mở rộng nhanh chóng mạng lưới đường ống, giảm đáng kể thời gian lao động và thời gian ngừng hoạt động của hệ thống trong quá trình nâng cấp hoặc bảo trì cơ sở.

◆

Nhiệt độ linh hoạt

Biến thể CPVC hỗ trợ phạm vi nhiệt độ cao lên tới 93°C (200°F), khiến nó phù hợp cho việc vận chuyển chất lỏng ăn mòn nóng và xử lý nước công nghiệp.

Thông số kỹ thuật

Tuân thủ tiêu chuẩn ASTM SCH80, DIN 8061/8062

Tùy chọn vật liệu UPVC (Polyvinyl clorua), CPVC (Polyvinyl clorua clo hóa)

Kiểu kết nối Kẹp cơ khí có vòng đệm chữ O / Giao diện xi măng dung môi

Phạm vi kích thước Tương thích với đường kính ống chính từ 20mm đến 400mm

Áp suất làm việc PN10 - PN16 (Tùy theo kích thước và chất liệu)

Các tính năng chính

Thiết kế kẹp giúp loại bỏ việc cắt đường ống

Vòng đệm chữ O cung cấp kết nối nhánh chống rò rỉ

Tương thích với kích thước ống SCH80 và DIN

Cấp CPVC hỗ trợ các ứng dụng chất lỏng nóng lên đến 93°C

Thích hợp cho việc lắp đặt cảm biến, máy đo hoặc đường ống bên

Giảm thời gian ngừng hoạt động của hệ thống trong quá trình mở rộng

Chất bán dẫn & Điện tử

Phân phối nước cấp điện tử và nước siêu tinh khiết (UPW) trong môi trường phòng sạch, nơi yêu cầu khả năng lọc thấp.

Hóa chất & Luyện kim

Vận chuyển an toàn axit đậm đặc và chất lỏng kiềm trong nhà máy mạ kim loại và xử lý hóa chất.

Năng lượng tái tạo

Cơ sở hạ tầng đường ống cho dây chuyền sản xuất pin mặt trời và dây chuyền sản xuất chất điện phân pin lithium.

Xử lý nước công nghiệp

Xử lý nước thải công nghiệp, khử mặn nước biển và vận chuyển nước khử ion trong các cơ sở hạt nhân và cấp thực phẩm.

▼

Hướng dẫn cài đặt

Chuẩn bị bề mặt: Đảm bảo bề mặt ống chính không có mảnh vụn, vết trầy xước hoặc hơi ẩm trước khi lắp khớp yên để đảm bảo miếng đệm đạt được độ kín khí.
Kiểm soát mô-men xoắn: Khi siết chặt các bu lông cơ học trên kẹp yên, hãy áp dụng mô-men xoắn đồng đều trên tất cả các điểm để ngăn chặn ứng suất cục bộ lên vật liệu UPVC/CPVC, có thể dẫn đến nứt do ứng suất môi trường.
Cách sử dụng chất kết dính: Đối với các loại yên hàn bằng dung môi, sử dụng sơn lót và xi măng thích hợp dành riêng cho UPVC hoặc CPVC. Không trộn xi măng dành cho các loại vật liệu khác nhau.
Điều kiện bảo quản: Bảo quản các bộ phận trong môi trường khô ráo, thoáng mát, tránh tiếp xúc trực tiếp với tia cực tím. Bức xạ cực tím dài hạn có thể ảnh hưởng đến khả năng chống va đập của polyme gốc PVC theo thời gian.

▲

Bảo trì & Kiểm tra

Định kỳ kiểm tra vòng đệm chữ O xem có dấu hiệu bị nén hoặc bị tấn công bởi hóa chất không. Thay thế nếu quan sát thấy bất kỳ vết nứt hoặc phẳng nào.
Kiểm tra mô-men xoắn bu-lông hàng năm. Rung hoặc luân chuyển nhiệt có thể làm lỏng kẹp cơ khí dần dần.
Đối với các khớp nối yên CPVC trong điều kiện nóng, hãy theo dõi sự đổi màu hoặc độ giòn như những dấu hiệu sớm về sự xuống cấp của vật liệu.
Khi tháo rời, hãy thay thế tất cả các miếng đệm và vòng chữ O thay vì sử dụng lại các vòng đệm cũ để duy trì tính toàn vẹn chống rò rỉ.

Các khớp yên này được sử dụng trong các ngành công nghiệp xử lý nước hóa học, luyện kim, quang điện, hạt nhân, lithium, điện tử, thực phẩm, dược phẩm, ô tô và công nghiệp để xử lý chất lỏng axit-kiềm, nước siêu tinh khiết, nước uống được, nước cấp điện tử và đường ống nước thải công nghiệp.

DIN 8061/8062 ASTM SCH80 Chống tia cực tím (chọn lớp) Kháng hóa chất
