{config.cms_name} Trang chủ / Các sản phẩm / Van UPVC/CPVC / Van bi Labcock SCH8O/DIN UPVC/CPVC
Công ty TNHH Đường ống Zheyi (Vũ Hán), Ltd.
tùy chỉnh Van bi Labcock SCH8O/DIN UPVC/CPVC Đối với ngành công nghiệp thực phẩm/ô tô/điện tử

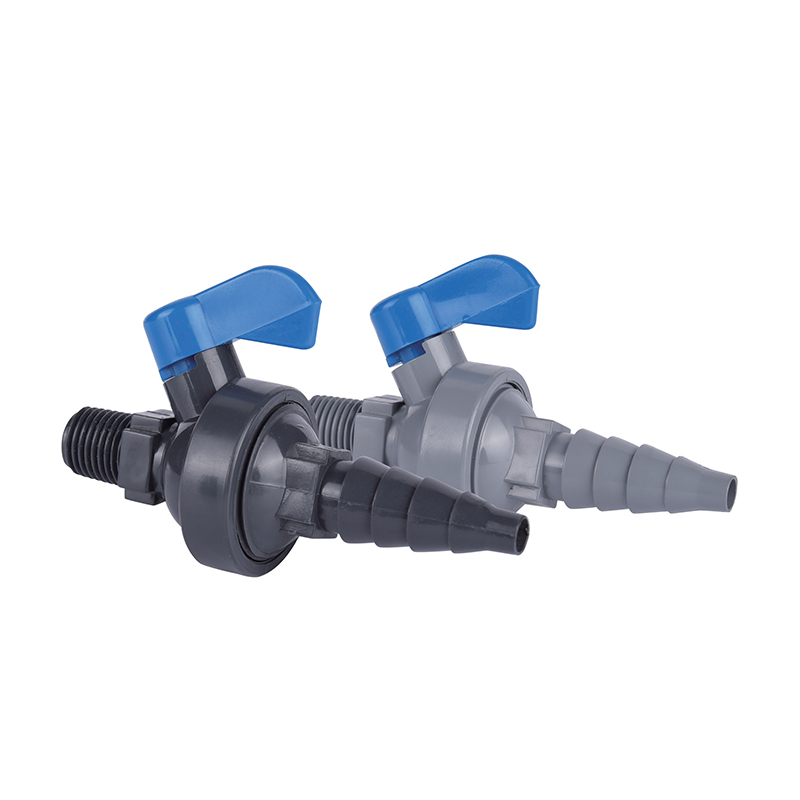

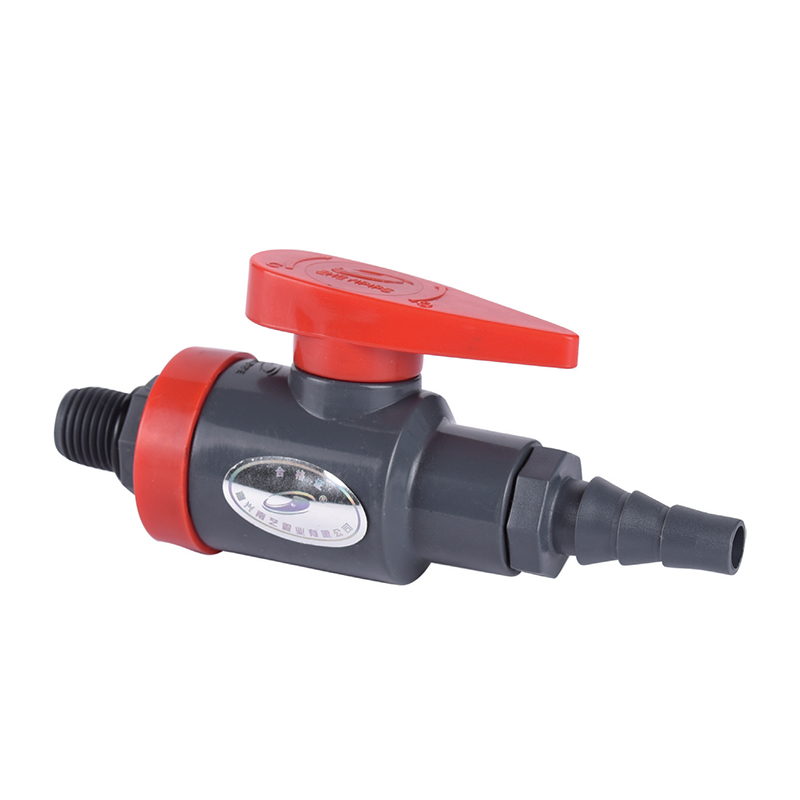

Van bi Labcock SCH8O/DIN UPVC/CPVC

Van bi Labcock SCH8O/DIN UPVC/CPVC

Van bi Labcock là loại van hiệu suất cao được sử dụng rộng rãi trong các ngành công nghiệp như dầu khí, hóa chất, năng lượng và xử lý nước. Thành phần cốt lõi của nó là một quả bóng có thể xoay được để điều khiển dòng chất lỏng bằng cách điều chỉnh góc của nó.

Bề mặt bịt kín của van được xử lý đặc biệt để duy trì hiệu suất bịt kín ngay cả khi sử dụng kéo dài, giảm nguy cơ rò rỉ. Nó phù hợp với nhiều môi trường chất lỏng khác nhau, bao gồm nước, dầu và khí.

Liên hệ với chúng tôi
  • Van bi Labcock SCH8O/DIN UPVC/CPVC
  • Van bi Labcock SCH8O/DIN UPVC/CPVC
Trước：Không có sản phẩm trước đó
Kế tiếp：Van màng mặt bích UPVC khí nén SCH8O/DIN
tham số ứng dụng Tiêu chuẩn kỹ thuật
SCH80 / DIN · LABCOCK · CÁCH CÁCH NHỎ GỌN
Van bi Labcock UPVC / CPVC
Gắn bảng điều khiển · Thân máy nhỏ gọn · Cổng đầy đủ · Chỗ ngồi bằng nhựa PTFE
Van bi Labcock SCH80/DIN UPVC/CPVC là van cách ly một phần tư vòng nhỏ gọn dành cho các dòng chất lỏng có lỗ khoan nhỏ trong phòng thí nghiệm, thiết bị đo đạc và mạch lấy mẫu. Thân được đúc bằng UPVC hoặc CPVC theo tiêu chuẩn kích thước ASTM SCH80 và DIN, đồng thời quả bóng có cổng đầy đủ cung cấp dòng chảy không bị cản trở ở lỗ khoan danh nghĩa. Bộ ghế PTFE giúp ngăn chặn axit, kiềm, muối và nước có độ tinh khiết cao. Thân máy nhỏ gọn chấp nhận lắp bảng điều khiển, cho phép cố định van thông qua bảng điều khiển hoặc tường vỏ thiết bị với tay cầm và ổ cắm có thể tiếp cận từ phía trước. Cấu hình đầu ren và đầu ống mềm bao gồm các ống và kết nối ống nhỏ. Van được cung cấp cho việc chế tạo thiết bị OEM, lắp đặt trong phòng thí nghiệm, lắp ráp khung trượt lấy mẫu và xây dựng nhà máy thí điểm.
DN8–DN25 lỗ khoan danh nghĩa
PN10 Lớp áp lực
0–93°C Dịch vụ CPVC
Gắn bảng điều khiển Phương pháp sửa chữa
Cài đặt nhỏ gọn
Chiều dài thân giảm và khả năng quét tay cầm cho phép nhóm van dày đặc trên các ống góp, bảng lấy mẫu và mặt trước thiết bị nơi van bi tiêu chuẩn không vừa.
Sửa bảng điều khiển
Thân van chấp nhận một cơ cấu cố định gắn trên bảng điều khiển để van có thể được cố định xuyên qua tường của bảng điều khiển, với tay cầm và ổ cắm được bố trí ở phía người vận hành.
Cảng đầy đủ
Lỗ khoan phù hợp với kích thước đường ống danh nghĩa, do đó, đường lấy mẫu và định lượng lỗ khoan nhỏ không gây ra tổn thất áp suất điển hình của các van phòng thí nghiệm có cổng giảm.
Lựa chọn vật liệu
UPVC chịu trách nhiệm về hóa chất nói chung ở nhiệt độ 60°C. CPVC mở rộng cùng một loại van nhỏ gọn đến 93°C cho môi trường ăn mòn nóng và có độ tinh khiết cao.
Xây dựng van
Chất liệu thân máy UPVC · CPVC
Chất liệu bóng Đồng thau mạ crom · CPVC nguyên khối
Chất liệu ghế PTFE
Kết nối cuối Có ren · Thanh ống · Ổ cắm
xử lý Đòn bẩy, hành trình 90°
Tham khảo thiết kế ASTM D2467 · DIN 8061/8062
phong bì hoạt động
Trần nhựa UPVC 60°C
Trần CPVC 93°C
Đánh giá áp suất PN10 ở môi trường xung quanh
Phạm vi pH môi trường UPVC 2–12 · CPVC 1–14
Dịch vụ hút bụi 0,5 bar tuyệt đối ở 20°C
Đặc tính dòng chảy Cổng đầy đủ, tổn thất áp suất thấp
Bối cảnh ứng dụng
01
Phòng thí nghiệm và phân tích
Dây thuốc thử, vòi lấy mẫu, điểm xả và mạch chất lỏng gắn trên bàn cần có sự cách ly nhỏ gọn.
02
Thiết bị và lấy mẫu
Đường cấp liệu của máy phân tích, rãnh lấy mẫu và vòng dụng cụ gắn trên bảng điều khiển cần được cách ly tích cực ở lỗ khoan nhỏ.
03
Hóa chất và dược phẩm
Dây chuyền định lượng, mạch nhà máy thí điểm và các nhánh cung cấp CIP xử lý axit, kiềm và nước tinh khiết.
04
Điện tử và nước siêu tinh khiết
Các nhánh nước siêu tinh khiết, các điểm cung cấp nước ướt và dây chuyền lấy mẫu nước cấp điện tử.
05
Quang điện và Lithium
Các điểm lấy mẫu chất ăn mòn và chất điện phân, nguồn cấp thuốc thử có lỗ khoan nhỏ và cách ly dòng thí điểm.
06
Xử lý nước và ô tô
Vòi lấy mẫu nước thải, nhánh nước làm mát, mạch rửa bộ phận và thiết bị đo dây chuyền sơn.
Cài đặt và xử lý
  • Xác nhận loại kết nối cuối và lỗ khoan danh nghĩa so với đường ống hoặc lịch trình đường ống trước khi lắp ráp.
  • Chỉ dán băng PTFE vào các sợi ren nam, để trống hai sợi đầu tiên để tránh băng dính vào đường dẫn dòng chảy.
  • Siết chặt các mối nối ren bằng tay, sau đó tiến lên không quá một đến hai vòng bằng cờ lê dây đeo.
  • Để lắp bảng điều khiển, hãy kiểm tra độ dày của bảng và kích thước khoét ra so với kích thước cố định thân máy.
  • Vận hành tay cầm hết hành trình 90° trước khi tạo áp lực để xác nhận quả bóng quay tự do.
  • Dán nhãn các vị trí đóng và mở van trên bảng lắp đặt nơi không nhìn thấy chốt chặn tay cầm.
Giới hạn và biện pháp phòng ngừa
  • Trần dịch vụ UPVC là 60°C; Trần CPVC là 93°C. Không vượt quá giới hạn vật liệu cơ thể.
  • Đánh giá áp suất is PN10 at ambient temperature and derates with temperature per the published curve.
  • Không dành cho dịch vụ hơi nước, chu kỳ nhiệt nhanh hoặc môi trường khí trên 2 bar.
  • Không sử dụng thân CPVC có axit oxy hóa đậm đặc như axit nitric trên 15%.
  • Tránh sử dụng tay cầm làm đòn bẩy để căn chỉnh đường ống; mô-men xoắn tác dụng qua tay cầm có thể làm hỏng vòng đệm thân van.
  • Bảo vệ cơ thể khỏi tiếp xúc với tia cực tím kéo dài khi lắp đặt ngoài trời hoặc dưới giếng trời.
  • Không bôi chất bôi trơn gốc dầu mỏ vào các đệm kín hoặc đệm lót thân PTFE.
Câu hỏi về Kỹ thuật và Mua sắm
Những kết nối cuối nào có sẵn?
Các đầu ren, đầu thanh ống và đầu ổ cắm dung môi có sẵn tùy thuộc vào lỗ khoan danh nghĩa. Các đầu có ren phù hợp với các phụ kiện đường ống và dụng cụ nhỏ, các đầu ngạnh ống phù hợp với các ống mềm trong mạch thí nghiệm và các đầu ổ cắm phù hợp với các đường ống có lỗ khoan nhỏ được hàn bằng dung môi. Chỉ định loại kết nối và tiêu chuẩn trong yêu cầu.
Kích thước gắn bảng điều khiển được chỉ định như thế nào?
Cung cấp độ dày của tấm và đường kính cắt hoặc ren cố định cần thiết. Kích thước cố định thân van và độ dày tối đa của tấm van mà nó có thể chứa được xác nhận trong xác nhận đơn hàng, do đó tấm này có thể được khoan trước khi van đến nơi.
Van có phù hợp với nhiệm vụ lấy mẫu không?
Đúng. Lỗ khoan đầy đủ và thân van nhỏ gọn giúp van phù hợp với vòi lấy mẫu và đường cấp liệu của máy phân tích. Để lấy mẫu có độ tinh khiết cao, hãy chỉ định thân CPVC có đế PTFE và xác nhận rằng loại kết nối cuối không tạo ra thể tích chết tại điểm vòi.
Những giấy chứng nhận nào đi kèm với lô hàng?
Giấy chứng nhận phù hợp tiêu chuẩn ASTM D2467 và DIN 8061/8062 được cấp theo tiêu chuẩn. Báo cáo hàng loạt vật liệu và hồ sơ kiểm tra áp suất có sẵn theo yêu cầu đối với các gói tài liệu dự án. Giấy chứng nhận cho các loại tương thích với FDA có sẵn khi thân UPVC được chỉ định cho nhiệm vụ tiếp xúc với nước uống hoặc thực phẩm.
Chính sách dự phòng được khuyến nghị cho việc lắp đặt bảng điều khiển là gì?
Đối với các kết cấu bảng điều khiển, hãy giữ một van dự phòng cho mỗi mười đơn vị được lắp đặt của mỗi tổ hợp lỗ khoan và vật liệu, cùng với một lượng nhỏ bộ ghế PTFE. Bởi vì van nhỏ gọn và có chi phí thấp so với việc lắp ráp bảng điều khiển, nên các phụ tùng thay thế cấp đơn vị thường thực tế hơn so với việc thay thế ghế hiện trường trên các kích thước lỗ khoan nhỏ.
Được cung cấp cho việc chế tạo thiết bị OEM, lắp đặt trong phòng thí nghiệm, lắp ráp khung trượt lấy mẫu và xây dựng nhà máy thí điểm trong các lĩnh vực hóa chất, luyện kim, quang điện, hạt nhân, lithium, chất bán dẫn điện tử, thực phẩm, dược phẩm, ô tô và xử lý nước công nghiệp. Phạm vi phủ sóng của phương tiện truyền thông bao gồm chất lỏng axit và kiềm, nước siêu tinh khiết, nước uống được, nước cấp điện tử và nước thải công nghiệp.
ASTM D2467 DIN 8061/8062 PN10 Cổng đầy đủ Gắn bảng điều khiển PTFE ngồi
Sản phẩm được đề xuất
Công ty
Công ty TNHH Đường ống Zheyi (Vũ Hán), Ltd.
Công ty TNHH Đường ống Zheyi (Vũ Hán), Ltd.

ZHEYI Group Đúng Trung Quốc Van bi Labcock SCH8O/DIN UPVC/CPVC Đối với ngành công nghiệp thực phẩm/ô tô/điện tử nhà cung cấp Và tùy chỉnh Van bi Labcock SCH8O/DIN UPVC/CPVC Đối với ngành công nghiệp thực phẩm/ô tô/điện tử nhà máy. Chúng tôi được thành lập vào năm 2007, tập trung vào nghiên cứu và phát triển, sản xuất, bán hàng và dịch vụ ống công nghiệp CPVC và UPVC. Công ty đã đạt được một số chứng nhận, bao gồm giấy phép sản xuất thiết bị đặc biệt, giấy phép vệ sinh sản phẩm liên quan đến nước của Tỉnh Chiết Giang, chứng nhận hệ thống quản lý chất lượng IS09001, chứng nhận hệ thống quản lý môi trường IS014001 và chứng nhận hệ thống quản lý an toàn và sức khỏe nghề nghiệp IS045001. Công ty có hơn 50 quyền sở hữu trí tuệ độc lập và quyền xuất nhập khẩu tự vận hành. Để cung cấp các sản phẩm đa dạng và dịch vụ tốt hơn, công ty đã giới thiệu công nghệ tiên tiến, thiết bị gia công và nguyên liệu thô và hệ thống quản lý độc đáo từ Đức và Hoa Kỳ. Trong những năm qua, các sản phẩm của chúng tôi đã được sử dụng rộng rãi trong vận chuyển đường ống chất lỏng axit và kiềm, nước siêu tinh khiết, nước uống, nước tinh khiết cấp điện tử và nước thải công nghiệp trong các ngành công nghiệp hóa chất, luyện kim, quang điện, điện hạt nhân, pin lithium, chất bán dẫn điện tử, thực phẩm, y học, ô tô, xử lý nước công nghiệp và các ngành công nghiệp khác. Hiện nay, Tập đoàn ZHEYI đã thành lập hơn 30 công ty bán hàng trên toàn quốc và tất cả các loại sản phẩm đều được xuất khẩu sang Châu Âu, Châu Mỹ, Đông Nam Á và các quốc gia, khu vực khác, được khách hàng trong và ngoài nước ưa chuộng sâu sắc.

Giấy chứng nhận danh dự
  • ISO 9001: 2015
  • ISO 14001: 2015
  • ISO 45001: 2018
  • ISO 45001: 2018
  • ISO: 45001-2018 en
  • Doanh nghiệp công nghệ cao quốc gia
  • Giấy chứng nhận
Tin tức
Để lại tin nhắn
  • Công ty TNHH Đường ống Zheyi (Vũ Hán), Ltd.
    Kiểm soát chất lượng nghiêm ngặt

    Tập đoàn ZHEYI tuân thủ nguyên tắc "chất lượng là trên hết", sử dụng thiết bị tiên tiến quốc tế và nguyên liệu thô chất lượng cao, kiểm soát chặt chẽ mọi khâu sản xuất và cam kết cung cấp các sản phẩm đường ống có hiệu suất tuyệt vời và vẻ ngoài tinh tế.

    Công ty sử dụng thiết bị sản xuất tiên tiến nhất và vật liệu chất lượng cao, bao gồm Sekisui của Nhật Bản và Lubrizol của Hoa Kỳ. "ZHEYI" kết hợp hoàn hảo công nghệ sản xuất tinh tế với quản lý chuyên nghiệp và mỗi sản phẩm đều trải qua quá trình kiểm soát chất lượng nghiêm ngặt - từ sản xuất, kiểm tra đến giao hàng cuối cùng, đảm bảo sự kết hợp hoàn hảo giữa vẻ ngoài và chức năng.

  • Công ty TNHH Đường ống Zheyi (Vũ Hán), Ltd.
    Kiểm tra hiệu suất chính xác
    Tại ZHEYI, mọi sản phẩm đều được chế tác tỉ mỉ, không chỉ chú trọng vào thiết kế thẩm mỹ tinh tế mà còn luôn cam kết về chất lượng nội tại tuyệt vời. Kiểm tra hiệu suất nghiêm ngặt đảm bảo sản phẩm có thể duy trì độ ổn định và độ bền ngay cả trong điều kiện khắc nghiệt.:

    ● Kiểm tra mật độ: Đo mật độ vật liệu để đảm bảo tính đồng nhất và ổn định của cấu trúc.
    ● Thử nghiệm nhiệt độ làm mềm Vicat: đánh giá mức độ làm mềm của vật liệu trong điều kiện nhiệt độ cao để đảm bảo khả năng chống biến dạng của sản phẩm trong nhiều môi trường khác nhau.
    ● Kiểm tra lò nướng: mô phỏng khả năng chịu nhiệt lâu dài và xác minh khả năng chịu nhiệt độ cao trong thời gian dài của sản phẩm.
    ● Thử nghiệm thủy tĩnh: Đánh giá độ bền của đường ống trong điều kiện áp suất cao để đảm bảo độ an toàn và độ tin cậy của sản phẩm.
    ● Thử nghiệm va đập bằng búa thả: Kiểm tra khả năng chống va đập của sản phẩm trong quá trình vận chuyển, lắp đặt và sử dụng hàng ngày.

Van bi Labcock SCH8O/DIN UPVC/CPVC Kiến thức ngành

Hướng dẫn lựa chọn và áp dụng Van bi Labbock trong hệ thống đường ống công nghiệp

Trong hệ thống đường ống công nghiệp, van bi Labbock được sử dụng rộng rãi trong nhiều ngành công nghiệp trọng điểm nhờ khả năng bịt kín đáng tin cậy, chống ăn mòn và tuổi thọ cao. Các điều kiện làm việc khác nhau có các yêu cầu khác nhau về vật liệu, mức áp suất và hiệu suất bịt kín của van bi. Sau đây là các điểm lựa chọn và phân tích kịch bản ứng dụng của van bi Labbock trong nhiều ngành công nghiệp:

1. Nước Uống An Toàn & Nước Uống
Yêu cầu lựa chọn: Sử dụng con dấu bằng thép không gỉ cấp thực phẩm (như SS316) hoặc EPDM để đảm bảo không có kết tủa kim loại nặng và đáp ứng các tiêu chuẩn vệ sinh (như FDA, WRAS).
Kịch bản ứng dụng: Mạng lưới cấp nước thành phố, nhà máy xử lý nước, hệ thống cung cấp nước uống, không cần rò rỉ để ngăn ngừa ô nhiễm.

2. Ngành luyện kim
Yêu cầu lựa chọn: Chịu nhiệt độ cao, chống mài mòn, vật liệu thân van thường là thép cacbon hoặc thép hợp kim, và phớt là phớt cứng kim loại hoặc PTFE để thích ứng với bụi cao và môi trường ăn mòn cao (như bùn, khí thải nhiệt độ cao).
Kịch bản ứng dụng: hệ thống làm mát lò cao, dây chuyền sản xuất cán thép, kiểm soát chất lỏng ăn mòn lò luyện.

3. Công nghiệp quang điện
Yêu cầu lựa chọn: độ tinh khiết cao, ô nhiễm hạt thấp, thân van được làm bằng thép không gỉ siêu sạch (SS316L) và vật liệu bịt kín là cao su PTFE hoặc perfluoroether (FFKM) để ngăn ngừa ô nhiễm vật liệu silicon.
Kịch bản ứng dụng: sản xuất polysilicon, vận chuyển chất lỏng hóa học trong quy trình sản xuất pin mặt trời và kiểm soát khí có độ tinh khiết cao.

4. Công nghiệp điện hạt nhân
Yêu cầu lựa chọn: khả năng chống bức xạ, áp suất cao và chịu nhiệt độ cao, phải tuân thủ chứng nhận cấp hạt nhân ASME III, vật liệu thường là con dấu than chì bằng thép không gỉ để đảm bảo độ tin cậy trong điều kiện làm việc khắc nghiệt.
Kịch bản ứng dụng: hệ thống làm mát đảo hạt nhân, xử lý chất thải phóng xạ, cách ly đường ống hơi chính.

5. Chất bán dẫn điện tử
Yêu cầu lựa chọn: độ sạch cực cao, khả năng chống ăn mòn hóa học, thân van được làm bằng thép không gỉ 316L được đánh bóng điện, và con dấu có thể là lớp lót PTFE hoặc PFA để tránh ô nhiễm hạt và ion kim loại.
Kịch bản ứng dụng: sản xuất wafer, phân phối chất lỏng khắc, hệ thống nước siêu tinh khiết (UPW).

6. Y học
Yêu cầu lựa chọn: thiết kế vô trùng, dễ dàng vệ sinh (CIP/SIP), chất liệu phải đạt tiêu chuẩn GMP, thường là gioăng EPDM/FKM bằng thép không gỉ 316L.
Kịch bản ứng dụng: kiểm soát chất lỏng dược phẩm sinh học, hệ thống nước pha tiêm (WFI), phân phối môi trường nuôi cấy vô trùng.

7. Xử lý nước công nghiệp
Yêu cầu lựa chọn: chống ăn mòn, chống cặn, thích hợp với môi trường axit và kiềm, van lót PVC tùy chọn hoặc thép không gỉ song công, phớt EPDM hoặc Viton.
Kịch bản ứng dụng: nước làm mát tuần hoàn, hệ thống thẩm thấu ngược (RO), thiết bị định lượng hóa chất.

8. Nước thải công nghiệp
Yêu cầu lựa chọn: chống ăn mòn, chống mài mòn, vật liệu thân van có thể là gang đúc phủ epoxy hoặc thép song công, sử dụng phớt PTFE hoặc NBR, phù hợp với nước thải chứa hạt và hàm lượng muối cao.
Kịch bản ứng dụng: nhà máy xử lý nước thải, xử lý nước thải mạ điện, hệ thống xả nước thải hóa học.

Tóm tắt các yếu tố chính trong việc lựa chọn
Đặc tính trung bình: độ ăn mòn, hàm lượng hạt, nhiệt độ/áp suất.
Chất liệu phù hợp: lựa chọn thép không gỉ, hợp kim, lót nhựa.
Công nghệ niêm phong: con dấu mềm (EPDM, PTFE) hoặc con dấu cứng kim loại.

Chứng nhận của ngành: chẳng hạn như ASME, FDA, GMP, tiêu chuẩn cấp hạt nhân, v.v.
