Van màng mặt bích UPVC khí nén được chế tạo từ vật liệu UPVC, chống lại axit và kiềm mạnh, không bị rỉ sét hoặc đóng cặn, phù hợp để xử lý các phương tiện ăn mòn khác nhau. Thân van có kết cấu nhỏ gọn, nhẹ, dễ lắp đặt và bảo trì, giảm tải cho hệ thống đường ống. Cấu trúc màng ngăn đảm bảo độ kín khít, ngăn chặn rò rỉ phương tiện một cách hiệu quả và đảm bảo hệ thống hoạt động an toàn và ổn định. Điều khiển bằng khí nén cho phép chuyển đổi nhanh chóng, vận hành nhạy bén, điều khiển từ xa và tự động hóa dễ dàng. Vật liệu này tuân thủ các tiêu chuẩn vệ sinh quốc gia nên phù hợp cho các ứng dụng thực phẩm và dược phẩm đòi hỏi tiêu chuẩn vệ sinh cao.

Liên hệ với chúng tôi
  • Van màng mặt bích UPVC khí nén SCH8O/DIN
Trước：Van bi Labcock SCH8O/DIN UPVC/CPVC
Kế tiếp：Van màng dẫn động đôi bằng khí nén UPVC SCH8O/DIN

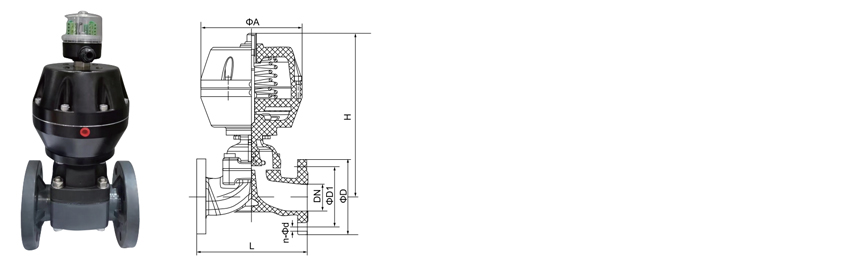

tham số ứng dụng Tiêu chuẩn kỹ thuật

  • Nó sử dụng thân van chống ăn mòn và màng ngăn chống ăn mòn, không có cấu trúc hộp nhồi, bộ phận tiết lưu là màng ngăn đàn hồi và kênh dòng chảy của thân van trơn tru. Vì vậy, van màng màng khí nén có ưu điểm là ứng suất thấp, lưu lượng lớn, không rò rỉ ra bên ngoài, tiện lợi, tin cậy và chống cháy nổ. Nó được áp dụng rộng rãi cho axit yếu, kiềm yếu, ăn mòn yếu, độ nhớt cao, chứa các hạt và điều chỉnh dòng chảy bằng chất xơ và môi trường độc hại và không gây ô nhiễm.

    KHÔNG

    Tên

    Chất liệu

    1

    Thân hình

    UPVC

    2

    Bìa

    UPVC

    3

    Cơ hoành

    EPDM F46

    4

    đĩa

    UPVC

    5

    Xi lanh

    Hợp kim nhôm

    6

    Pít-tông

    Hợp kim nhôm

    7

    Thân cây

    Thép không gỉ 304/45 #

    8

    Chế độ kết nối

    mặt bích

    KÍCH THƯỚC/NOM.

    dn20

    dn25

    dn32

    dn40

    dn50

    dn63

    dn75

    dn90

    dn110

    dn140

    dn160

    dn225

    (DN15)

    (DN20)

    (DN25)

    (DN32)

    (DN40)

    (DN50)

    (DN65)

    (DN80)

    (DN100)

    (DN125)

    (DN150)

    (DN200)

    (1/2")

    (3/4")

    (1")

    (1-1/4")

    (1-1/2")

    (2")

    (2-1/2")

    (3")

    (4")

    (5")

    480

    (8")

    DIN ANSI JIS

    L

    125

    135

    145

    150

    180

    210

    250

    300

    350

    400

    280

    570

    D

    95

    105

    115

    135

    145

    160

    180

    195

    215

    245

    240

    335

    D1

    HG

    65

    75

    85

    100

    110

    125

    145

    160

    180

    210

    240

    295

    JIS

    70

    75

    90

    105

    120

    140

    150

    175

    210

    240

    290

    DIN

    65

    75

    85

    110

    125

    145

    160

    180

    210

    240

    295

    ANSI

    60

    70

    80

    100

    120

    140

    152

    190

    216

    8

    298

    n

    4

    4

    4

    4

    4

    4

    4

    8

    8

    8

    23

    8

    Φd

    14

    14

    14

    18

    18

    18

    18

    18

    18

    18

    370

    23

    A

    110

    110

    110

    140

    170

    170

    200

    230

    260

    310

    490

    H

    15

    220

    225

    240

    285

    307

    327

    390

    470

    637

    Trọng lượng van (KG)

    2

    2.3

    2.5

    3

    5

    8

    13

    16

    24

    30

SCH80 / DIN · KHÍ NÉN · MẶT BÍCH

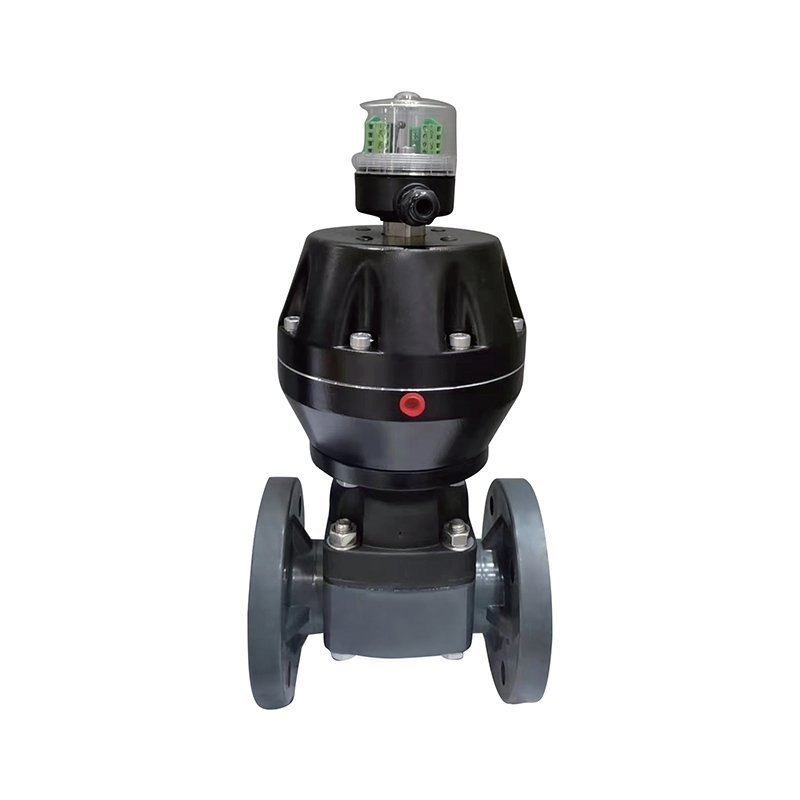

Van màng mặt bích UPVC khí nén
Loại đập · Không đóng gói · Mặt bích DIN PN10 · Định mức PN10
Van màng mặt bích UPVC khí nén SCH8O/DIN là van ngắt vận hành bằng khí nén dành cho đường ống công nghiệp xử lý chất lỏng ăn mòn, nước siêu tinh khiết và nước thải. Thân ống là polyvinyl clorua không hóa dẻo với các đầu mặt bích tích hợp được khoan theo DIN PN10, cho phép bắt vít trực tiếp vào đường ống có mặt bích tiêu chuẩn mà không cần bộ chuyển đổi. Một màng ngăn linh hoạt được kẹp giữa thân và nắp ca-pô tạo thành rào cản chuyển động duy nhất, do đó môi trường xử lý không tiếp xúc với thân, bộ truyền động hoặc khí quyển. Do không có phốt trục động nên thiết kế này sẽ loại bỏ các đường dẫn rò rỉ của đệm kín. Hình dạng đập tạo ra đường dẫn dòng chảy thẳng khi mở và đóng tích cực với chất rắn lơ lửng. Van được cung cấp cho các dự án tích hợp OEM, mua sắm EPC và tự động hóa nhà máy yêu cầu cách ly nhựa nhiệt dẻo có mặt bích với bộ dẫn động bằng khí nén.
DN15–DN100 Kích thước danh nghĩa
PN10 Lớp áp lực
0–60°C Dịch vụ UPVC
4–6 thanh Cung cấp không khí
Thân mặt bích tích hợp
Mặt bích được đúc như một phần của thân máy chứ không phải ren vào. Điều này loại bỏ mối nối ren khỏi ranh giới áp suất và khớp trực tiếp với quá trình khoan DIN PN10.
Niêm phong không gói
Cơ hoành ngăn cách phương tiện truyền thông từ thân và thiết bị truyền động. Không có tuyến đệm nào tồn tại, do đó việc kiểm soát khí thải nhất thời phụ thuộc vào màng ngăn hơn là điều chỉnh tuyến.
Dung sai chất rắn
Việc đóng đập sẽ ép màng ngăn vào bệ nâng thay vì giữ các hạt trong khoảng trống gần, do đó chất rắn lơ lửng không ngăn cản việc đóng lại.
Màng ngăn có thể thay thế
Cơ hoành là một bộ phận mặc dịch vụ. Nó được thay thế bằng cách tháo nắp ca-pô trong khi phần thân vẫn được bắt vít vào đường dây, hạn chế việc tắt máy để cách ly đường dây.
Xây dựng van
Chất liệu thân máy UPVC, ASTM D1784
Kiểu cơ thể Kiểu đập, xuyên thẳng
Kết thúc kết nối Mặt bích liền khối, DIN PN10, DIN 2501
Mặt đối mặt DIN EN 558 Dòng 1
Tùy chọn màng EPDM · EPDM mặt PTFE · FKM
Tham khảo thiết kế DIN EN 16139 · ISO 21787
Kích hoạt và điều khiển
Loại thiết bị truyền động Loại khí nén, piston hoặc màng ngăn
Cung cấp không khí 4–6 thanh, filtered and dry
chức năng Thường đóng · Thường mở · Tác động kép
Giao diện điều khiển Van điện từ 3/2 hoặc 5/2
Phản hồi Công tắc giới hạn vị trí tùy chọn
Phụ kiện Bộ điều chỉnh bộ lọc không khí · Ghi đè thủ công
Ma trận lựa chọn màng ngăn
Cơ hoành Sự phù hợp của phương tiện Trần nhiệt độ Tham khảo vòng đời
EPDM Axit, kiềm, muối, nước uống, nước thải 60°C Cao
EPDM mặt PTFE Axit mạnh, dung môi, môi trường có độ tinh khiết cao 60°C Trung bình
FKM Chất oxy hóa, hydrocacbon, môi trường clo hóa 60°C Trung bình
Lựa chọn màng ngăn phải được xác nhận dựa trên môi trường xử lý, nồng độ và nhiệt độ vận hành trước khi phát hành đơn hàng. Trần thân UPVC chi phối xếp hạng lắp ráp.
Tin tức ngành và phương tiện xử lý
Hóa chất & Luyện kim Chuyển axit và kiềm, dây chuyền định lượng, mạch tẩy rửa, thức ăn thuốc thử
Quang điện & Lithium Tuần hoàn dung dịch khắc, chuyển chất điện phân, xử lý nước muối và thuốc thử
Hạt nhân & Điện phụ trợ Vòng làm mát phụ trợ, nước khử khoáng, dây chuyền phun hóa chất
Chất bán dẫn điện tử Phân phối nước siêu tinh khiết, nước cấp điện tử, cung cấp băng ghế ướt
Thực phẩm & Dược phẩm Nước uống, nước tinh khiết, vòng cấp và hồi lưu CIP
Nước ô tô & công nghiệp Rửa chi tiết, tuần hoàn sơn, trung hòa nước thải công nghiệp
Yêu cầu vận hành
  • Xác nhận mẫu khoan mặt bích, kích thước danh nghĩa và vật liệu màng ngăn so với đường ống đẳng cự trước khi giao hàng.
  • Sử dụng các miếng đệm toàn mặt trên cả hai mặt bích và bu lông mô-men xoắn theo hình chữ thập với giá trị đã nêu cho kích thước danh nghĩa cụ thể.
  • Xác minh áp suất cấp không khí ở đầu vào bộ truyền động trong điều kiện dòng chảy; phạm vi đã nêu là 4–6 bar tại van.
  • Lắp đặt thân van theo chiều dọc nếu có thể và xác nhận hướng đập tương ứng với hướng dòng chảy.
  • Hoàn thành hành trình đóng mở hoàn toàn bằng khí nén và xác nhận vị trí hỏng hóc phù hợp với yêu cầu an toàn của nhà máy.
  • Ghi lại ngày lắp đặt màng ngăn trên thẻ bảo trì để theo dõi vòng đời.
Giới hạn ứng dụng
  • Trần dịch vụ thân xe UPVC là 60°C. Không vượt quá giá trị này ngay cả khi xếp hạng màng ngăn cao hơn.
  • Đánh giá áp suất là PN10 ở nhiệt độ môi trường; giảm theo đường cong áp suất-nhiệt độ được công bố.
  • Không dành cho dịch vụ hơi nước hoặc cho nhiệm vụ luân nhiệt nhanh.
  • Không sử dụng với các axit oxy hóa đậm đặc như axit nitric trên 15% trong thân nhựa UPVC.
  • Cung cấp không khí must be dry and oil-free where FKM diaphragms are fitted; lubricated air may affect diaphragm life.
  • Mô-men xoắn của bu-lông mặt bích vượt quá giá trị quy định có thể làm nứt thân nhựa nhiệt dẻo, đặc biệt ở DN80 trở lên.
  • Việc lắp đặt ngoài trời đòi hỏi phải có sự ổn định tia cực tím của thân máy hoặc lớp phủ bảo vệ bên ngoài.
Câu hỏi về mua sắm và kỹ thuật
Tiêu chuẩn mặt bích nào được sử dụng trên van này?
Thân máy được cung cấp các mặt bích tích hợp được khoan theo tiêu chuẩn DIN 2501 PN10. Điều này bao gồm tiêu chuẩn đường ống theo hệ mét và tiêu chuẩn chung của Châu Âu. Xác nhận tiêu chuẩn mặt bích giao phối trên dây chuyền hiện có trước khi phát hành đơn hàng; Việc khoan ANSI không phải là tiêu chuẩn đối với cấu hình này và sẽ cần có sự sắp xếp riêng.
Những thông tin cần thiết để đưa ra báo giá?
Cung cấp kích thước danh nghĩa, vật liệu màng ngăn, áp suất cấp khí, vị trí hư hỏng cần thiết, môi trường xử lý và nồng độ, nhiệt độ vận hành và tiêu chuẩn mặt bích giao phối. Số lượng và tiến độ giao hàng là cần thiết để đánh giá thương mại. Trong trường hợp van thay thế một bộ phận hiện có, cần nêu rõ kích thước mặt đối mặt và vòng tròn bu lông của van hiện tại.
Bao lâu thì nên thay màng ngăn?
Khoảng thời gian thay thế phụ thuộc vào tần số chu kỳ, mức độ hoạt động của phương tiện và nhiệt độ vận hành. Trong nhiệm vụ định lượng hóa chất liên tục, khoảng thời gian thay thế theo kế hoạch được thiết lập từ dữ liệu vòng đời cho hợp chất màng cụ thể. Màng ngăn phải được kiểm tra tại mỗi thời điểm bảo trì theo lịch trình bất kể số chu kỳ và được thay thế nếu có biến dạng, sưng tấy hoặc mất độ kín ở đập.
Giấy chứng nhận vật liệu và thử nghiệm có được cung cấp không?
Giấy chứng nhận phù hợp tham chiếu DIN EN 16139, ISO 21787 và ASTM D1784 được cấp theo tiêu chuẩn. Báo cáo vật liệu ở cấp độ lô, hồ sơ kiểm tra vỏ và con dấu cũng như các tờ kiểm tra chức năng của bộ truyền động có sẵn theo yêu cầu đối với các gói tài liệu dự án.
Van có thể được cung cấp cho môi trường chứa bùn hoặc chất rắn không?
Thiết kế màng ngăn kiểu đập chịu được chất rắn lơ lửng tốt hơn thiết kế dạng quả cầu hoặc dạng bướm vì việc đóng kín không phụ thuộc vào khoảng trống của chỗ ngồi. Chất rắn mài mòn làm tăng tốc độ mài mòn của màng ngăn, do đó cần chỉ định hợp chất gia cố và khoảng thời gian thay thế theo kế hoạch ngắn hơn. Tham khảo ý kiến ​​của nhà máy về sự phân bố kích thước hạt và nồng độ chất rắn để có khuyến nghị cụ thể.
Được cung cấp để tích hợp OEM, mua sắm dự án EPC và các chương trình tự động hóa nhà máy trong các lĩnh vực hóa học, luyện kim, quang điện, hạt nhân, lithium, bán dẫn điện tử, thực phẩm, dược phẩm, ô tô và xử lý nước công nghiệp. Phạm vi phủ sóng của phương tiện truyền thông bao gồm chất lỏng axit và kiềm, nước siêu tinh khiết, nước uống được, nước cấp điện tử và nước thải công nghiệp.
