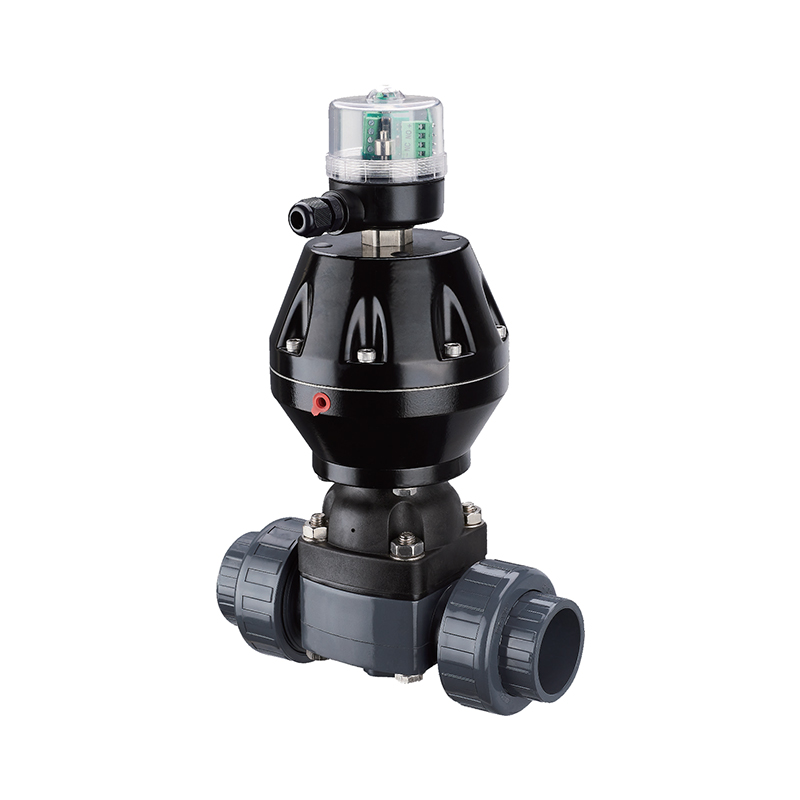

Van màng dẫn động đôi bằng khí nén UPVC SCH8O/DIN

Van màng dẫn động kép UPVC khí nén được làm từ vật liệu UPVC, có khả năng chống ăn mòn và đặc tính nhẹ. Với thiết kế dẫn động kép vận hành bằng khí nén, van rất linh hoạt và đáng tin cậy. Nó hoạt động dựa trên lực khí nén và chuyển động nâng của màng ngăn. Bằng cách điều khiển nguồn không khí để thay đổi áp suất trong buồng khí, màng ngăn di chuyển lên xuống, tạo điều kiện cho van đóng mở. Nó thường được sử dụng trong các ứng dụng đòi hỏi khả năng chống ăn mòn và kiểm soát chất lỏng, chẳng hạn như trong các ngành công nghiệp hóa chất, dược phẩm và chế biến thực phẩm. Van có cấu trúc đơn giản, chi phí bảo trì thấp và thời gian bảo trì kéo dài. Khả năng kiểm soát dòng chảy chính xác của nó làm cho nó phù hợp với nhiều loại chất lỏng khác nhau.

Liên hệ với chúng tôi

Trước：Van màng mặt bích UPVC khí nén SCH8O/DIN
Kế tiếp：Van bướm điện SCH8O/DIN UPVC/CPVC

tham số ứng dụng Tiêu chuẩn kỹ thuật

Đặc điểm của van màng hai tuyến khí nén UPVC là màng ngăn cách khoang bên trong của thân van dưới với khoang bên trong của nắp van trên, sao cho thân van, đĩa van và các bộ phận khác nằm phía trên màng ngăn không bị ăn mòn bởi môi trường và cấu trúc phốt đóng gói bị bỏ qua và không xảy ra rò rỉ trung bình. Vách ngăn bên trong là màng ngăn bằng cao su hoặc nhựa có gioăng mềm, có khả năng bịt kín tốt.

KHÔNG	Tên	Chất liệu
1	Thân hình	UPVC
2	Cơ hoành	EPDM
2a	Sao chép	EPDM
3	đĩa	NILO
4	Bìa	UPVC
5	Thân cây	2Cr13
6	Thân cây nut	HPb59-1
7	Xi lanh	Hợp kim nhôm
8	mũ lưỡi trai	Nhựa

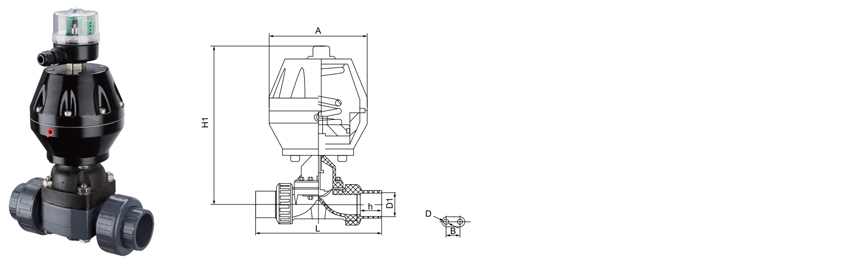

KÍCH THƯỚC/NOM.			dn20	dn25	dn32	dn40	dn50	dn63
			(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	DN50)
			(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")
DIN ANSI JIS	PN(MPa)		0.6	0.6	0.6	0.6	0.6	0.6
	Kích thước (mm) tiêu chuẩn	L	145	160	175	200	225	272
		D1	20	25	32	40	50	63
		A	110	110	110	110	140	170
	Tài liệu tham khảo	H1	195	200	210	228	240	290
	Tài liệu tham khảo	W(kg)	2	2.3	2.5	3	5	8
	D		8	8	8	8	10	10
	B		25	25	25	36	36	45

SCH80 / DIN · DIAPHRAGM · DUAL DRIVE

Van màng dẫn động đôi UPVC bằng khí nén

Loại đập · Không đóng gói · Truyền động song song · PN10

Van màng dẫn động đôi UPVC bằng khí nén SCH8O/DIN là van ngắt vận hành bằng khí nén dành cho các hệ thống đường ống công nghiệp xử lý chất lỏng ăn mòn, nước siêu tinh khiết và nước thải. Một màng ngăn linh hoạt được kẹp giữa thân và nắp ca-pô tạo thành rào cản chuyển động duy nhất, do đó môi chất không tiếp xúc với thân, bộ truyền động hoặc khí quyển. Cấu hình dẫn động kép sử dụng hai bộ truyền động khí nén trên một trục chung, cho phép hai thân van được dẫn động từ một tín hiệu điều khiển duy nhất với hành trình được đồng bộ hóa. Thân UPVC có khả năng kháng hóa chất trong dịch vụ axit, kiềm và muối. Hình dạng đập tạo ra một đường đi thẳng khi mở và đóng tích cực với các chất rắn lơ lửng.

DN15–DN100 Kích thước danh nghĩa

PN10 Lớp áp lực

0–60°C Dịch vụ UPVC

4–6 thanh Cung cấp không khí

Xây dựng trọn gói

Cơ hoành cách ly thân và bộ truyền động khỏi phương tiện truyền thông. Không có vòng đệm thân động, do đó các đường phát thải nhất thời qua lớp đệm được loại bỏ theo thiết kế thay vì được kiểm soát bằng cách bảo trì.

Ổ đĩa kép trên một thân cây

Hai bộ truyền động khí nén có chung một thân van, dẫn động các thân van được ghép nối từ một tín hiệu điều khiển duy nhất. Hành trình được đồng bộ hóa một cách cơ học nên các điểm cách ly ghép đôi đóng mở với nhau mà không có logic riêng biệt.

Dung sai chất rắn khi đóng cửa

Hình dạng đập ngăn chặn các hạt lơ lửng thay vì giữ chúng giữa quả bóng và chỗ ngồi. Điều này làm cho thiết kế có thể thực hiện được khi làm nhiệm vụ liền kề với bùn, nơi các ghế có khoảng cách gần sẽ bị va đập hoặc kẹt.

Màng ngăn có thể thay thế tại hiện trường

Màng ngăn là một bộ phận chịu mài mòn có thể sử dụng được, có thể thay thế mà không cần tháo thân ra khỏi đường ống. Phạm vi tắt máy được giới hạn ở việc cách ly đường dây và tháo nắp ca-pô.

Xây dựng van

Chất liệu thân máy UPVC

Kiểu cơ thể Kiểu đập, xuyên thẳng

Tùy chọn màng EPDM · EPDM mặt PTFE · FKM

Kết nối Ổ cắm · Mặt bích DIN PN10 · Có ren

Tham khảo thiết kế DIN EN 16139 · ISO 21787 · ASTM D1784

Kích hoạt và điều khiển

Cấu hình ổ đĩa Đơn vị điều khiển đôi, song song

Cung cấp không khí 4–6 thanh, filtered and dry

chức năng Thường đóng · Thường mở · Tác động kép

Giao diện điều khiển Van điện từ 3/2 hoặc 5/2

Phản hồi Công tắc giới hạn vị trí tùy chọn

Phụ kiện Bộ điều chỉnh bộ lọc không khí · Ghi đè thủ công

Ma trận lựa chọn màng ngăn

Cơ hoành Sự phù hợp của phương tiện Trần nhiệt độ Vòng đời

EPDM Axit, kiềm, muối, nước uống, nước thải 60°C Cao

EPDM mặt PTFE Axit mạnh, dung môi, môi trường có độ tinh khiết cao 60°C Trung bình

FKM Chất oxy hóa, hydrocacbon, môi trường clo hóa 60°C Trung bình

Lựa chọn màng ngăn phải được xác nhận dựa trên môi trường xử lý, nồng độ và nhiệt độ vận hành trước khi phát hành đơn hàng. Trần vật liệu thân xe chi phối xếp hạng lắp ráp.

Tin tức ngành và phương tiện xử lý

Hóa chất & Luyện kim Chuyển axit và kiềm, dây chuyền định lượng, mạch tẩy rửa, thức ăn thuốc thử

Quang điện & Lithium Tuần hoàn dung dịch khắc, chuyển chất điện phân, xử lý nước muối và thuốc thử

Hạt nhân & Điện phụ trợ Vòng làm mát phụ trợ, nước khử khoáng, dây chuyền phun hóa chất

Chất bán dẫn điện tử Phân phối nước siêu tinh khiết, nước cấp điện tử, cung cấp băng ghế ướt

Thực phẩm & Dược phẩm Nước uống, nước tinh khiết, vòng cấp và hồi lưu CIP

Nước ô tô & công nghiệp Rửa chi tiết, tuần hoàn sơn, trung hòa nước thải công nghiệp

Yêu cầu vận hành

Xác nhận loại kết nối thân máy, kích thước danh nghĩa và vật liệu màng ngăn so với đường ống đẳng cự trước khi giao hàng.
Xác minh áp suất cấp không khí ở đầu vào bộ truyền động trong điều kiện dòng chảy; phạm vi đã nêu là 4–6 bar tại van.
Lắp đặt thân van theo chiều dọc nếu có thể và xác nhận hướng đập tương ứng với hướng dòng chảy.
Xoay các thân được ghép nối qua một hành trình hoàn chỉnh bằng khí nén và xác nhận chuyển động đồng bộ của thân chung.
Đặt chức năng van điện từ và xác nhận vị trí lỗi phù hợp với yêu cầu an toàn của nhà máy.
Ghi lại ngày lắp đặt màng ngăn trên thẻ bảo trì để theo dõi vòng đời.

Giới hạn ứng dụng

Trần dịch vụ thân xe UPVC là 60°C. Không vượt quá giá trị này ngay cả khi xếp hạng màng ngăn cao hơn.
Đánh giá áp suất là PN10 ở nhiệt độ môi trường; giảm theo đường cong áp suất-nhiệt độ được công bố.
Không dành cho dịch vụ hơi nước hoặc cho nhiệm vụ luân nhiệt nhanh.
Không sử dụng với các axit oxy hóa đậm đặc như axit nitric trên 15% trong thân nhựa UPVC.
Cung cấp không khí must be dry and oil-free where FKM diaphragms are fitted; lubricated air may affect diaphragm life.
Không vận hành bộ truyền động vượt quá hành trình định mức; hành trình quá mức sẽ nén màng ngăn vào đập và rút ngắn tuổi thọ sử dụng.
Việc lắp đặt ngoài trời đòi hỏi phải có sự ổn định tia cực tím của thân máy hoặc lớp phủ bảo vệ bên ngoài.

Câu hỏi về mua sắm và kỹ thuật

Cấu hình điều khiển kép có ý nghĩa gì trong thực tế?

Hai bộ truyền động khí nén được gắn trên một trục chung và hoạt động cùng nhau, điều khiển hai thân van màng từ một tín hiệu điều khiển duy nhất. Điều này được sử dụng khi các điểm cách ly được ghép nối phải mở hoặc đóng đồng bộ hóa, chẳng hạn như chân cung cấp và chân trở lại của một vòng lặp hoặc khi yêu cầu đóng dự phòng trên một dòng quy trình.

Những thông tin cần thiết để đưa ra báo giá?

Cung cấp kích thước danh nghĩa, loại kết nối thân máy, vật liệu màng ngăn, áp suất cấp khí, vị trí hỏng hóc cần thiết (thường đóng, thường mở hoặc tác động kép), môi trường xử lý và nồng độ, nhiệt độ vận hành và liệu bố trí dẫn động kép có điều khiển hai đường riêng biệt hay hai điểm trên cùng một đường hay không. Số lượng và tiến độ giao hàng là cần thiết để đánh giá thương mại.

Bao lâu thì nên thay màng ngăn?

Khoảng thời gian thay thế phụ thuộc vào tần số chu kỳ, mức độ hoạt động của phương tiện và nhiệt độ vận hành. Trong nhiệm vụ định lượng hóa chất liên tục, khoảng thời gian thay thế theo kế hoạch thường được đặt từ dữ liệu vòng đời của hợp chất màng cụ thể. Màng ngăn phải được kiểm tra tại mỗi thời điểm bảo trì theo lịch trình bất kể số chu kỳ và được thay thế nếu có biến dạng, sưng tấy hoặc mất độ kín ở đập.

Giấy chứng nhận vật liệu và thử nghiệm có được cung cấp không?

Giấy chứng nhận phù hợp tham chiếu DIN EN 16139, ISO 21787 và ASTM D1784 được cấp theo tiêu chuẩn. Báo cáo vật liệu ở cấp độ lô, hồ sơ kiểm tra vỏ và con dấu cũng như các tờ kiểm tra chức năng của bộ truyền động có sẵn theo yêu cầu đối với các gói tài liệu dự án.

Van có thể được cung cấp cho môi trường chứa bùn hoặc chất rắn không?

Thiết kế màng ngăn kiểu đập chịu được chất rắn lơ lửng tốt hơn thiết kế dạng quả cầu hoặc dạng bướm vì việc đóng kín không phụ thuộc vào khoảng trống của chỗ ngồi. Tuy nhiên, chất rắn mài mòn làm tăng tốc độ mài mòn của màng ngăn. Đối với phương tiện có hàm lượng mài mòn đáng kể, hãy chỉ định hợp chất màng được gia cố và giảm khoảng thời gian thay thế theo kế hoạch. Tham khảo ý kiến của nhà máy về sự phân bố kích thước hạt và nồng độ chất rắn để có khuyến nghị cụ thể.

Được cung cấp để tích hợp OEM, mua sắm dự án EPC và các chương trình tự động hóa nhà máy trong các lĩnh vực hóa học, luyện kim, quang điện, hạt nhân, lithium, bán dẫn điện tử, thực phẩm, dược phẩm, ô tô và xử lý nước công nghiệp. Phạm vi phủ sóng của phương tiện truyền thông bao gồm chất lỏng axit và kiềm, nước siêu tinh khiết, nước uống được, nước cấp điện tử và nước thải công nghiệp.

Công ty

Công ty TNHH Đường ống Zheyi (Vũ Hán), Ltd.

ZHEYI Group Đúng Trung Quốc Van màng dẫn động đôi bằng khí nén UPVC SCH8O/DIN Đối với ngành công nghiệp thực phẩm/ô tô/điện tử nhà cung cấp Và tùy chỉnh Van màng dẫn động đôi bằng khí nén UPVC SCH8O/DIN Đối với ngành công nghiệp thực phẩm/ô tô/điện tử nhà máy. Chúng tôi được thành lập vào năm 2007, tập trung vào nghiên cứu và phát triển, sản xuất, bán hàng và dịch vụ ống công nghiệp CPVC và UPVC. Công ty đã đạt được một số chứng nhận, bao gồm giấy phép sản xuất thiết bị đặc biệt, giấy phép vệ sinh sản phẩm liên quan đến nước của Tỉnh Chiết Giang, chứng nhận hệ thống quản lý chất lượng IS09001, chứng nhận hệ thống quản lý môi trường IS014001 và chứng nhận hệ thống quản lý an toàn và sức khỏe nghề nghiệp IS045001. Công ty có hơn 50 quyền sở hữu trí tuệ độc lập và quyền xuất nhập khẩu tự vận hành. Để cung cấp các sản phẩm đa dạng và dịch vụ tốt hơn, công ty đã giới thiệu công nghệ tiên tiến, thiết bị gia công và nguyên liệu thô và hệ thống quản lý độc đáo từ Đức và Hoa Kỳ. Trong những năm qua, các sản phẩm của chúng tôi đã được sử dụng rộng rãi trong vận chuyển đường ống chất lỏng axit và kiềm, nước siêu tinh khiết, nước uống, nước tinh khiết cấp điện tử và nước thải công nghiệp trong các ngành công nghiệp hóa chất, luyện kim, quang điện, điện hạt nhân, pin lithium, chất bán dẫn điện tử, thực phẩm, y học, ô tô, xử lý nước công nghiệp và các ngành công nghiệp khác. Hiện nay, Tập đoàn ZHEYI đã thành lập hơn 30 công ty bán hàng trên toàn quốc và tất cả các loại sản phẩm đều được xuất khẩu sang Châu Âu, Châu Mỹ, Đông Nam Á và các quốc gia, khu vực khác, được khách hàng trong và ngoài nước ưa chuộng sâu sắc.
