{config.cms_name} Trang chủ / Các sản phẩm / Van UPVC/CPVC / Van bướm điện SCH8O/DIN UPVC/CPVC
Công ty TNHH Đường ống Zheyi (Vũ Hán), Ltd.
tùy chỉnh Van bướm điện SCH8O/DIN UPVC/CPVC Đối với ngành công nghiệp thực phẩm/ô tô/điện tử

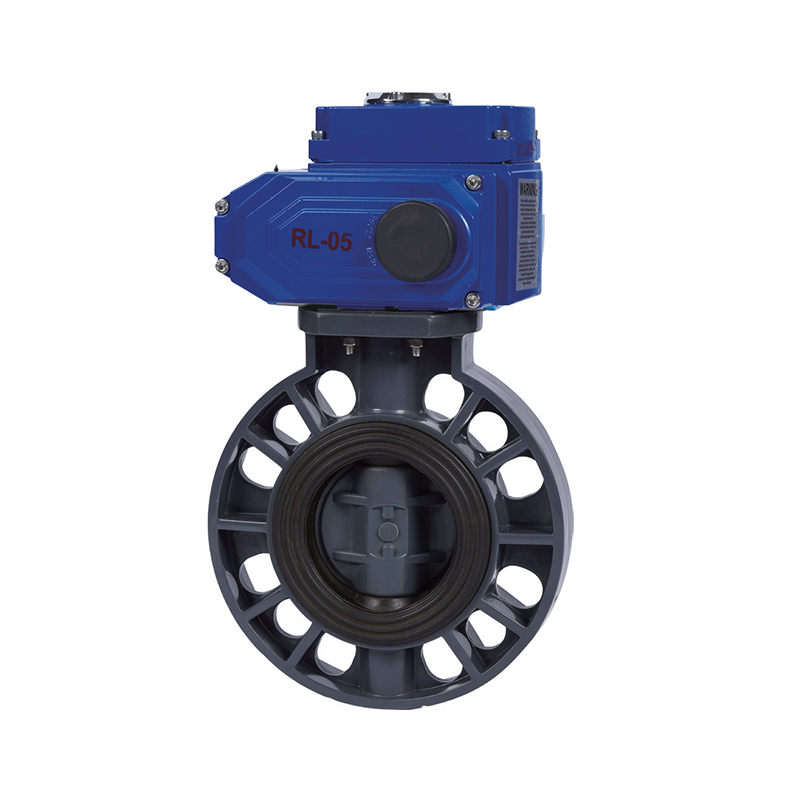

Van bướm điện SCH8O/DIN UPVC/CPVC

Van bướm điện SCH8O/DIN UPVC/CPVC

Van bướm điện có cấu trúc đơn giản, kích thước nhỏ, thiết kế nhẹ và tiêu thụ vật liệu thấp. Nó có mô-men xoắn truyền động nhỏ, giúp vận hành dễ dàng và nhanh chóng. Van cung cấp khả năng điều chỉnh dòng chảy và hiệu suất bịt kín, đạt được khả năng bịt kín tốt trong điều kiện áp suất thấp. Dựa trên phương pháp kết nối, van bướm điện có thể được phân loại thành loại mặt bích hoặc loại wafer; theo phương pháp dẫn động, chúng có thể bằng tay, bằng khí nén hoặc bằng điện; theo cấu trúc, chúng có thể là loại đĩa lệch tâm, loại tấm đứng, loại tấm nghiêng hoặc loại đòn bẩy; và tùy theo loại niêm phong, chúng có thể là niêm phong mềm hoặc niêm phong cứng.

Liên hệ với chúng tôi
  • Van bướm điện SCH8O/DIN UPVC/CPVC
Trước：Van màng dẫn động đôi bằng khí nén UPVC SCH8O/DIN
Kế tiếp：SCH8O/DIN UPVC/CPVC Pneumatic Butterfly Valve
tham số ứng dụng Tiêu chuẩn kỹ thuật

  • (1) Chất liệu: UPVC, CPVC
    (2) Kích thước: 2"-12", DN50-DN300, dn63-dn315
    (3) Tiêu chuẩn: ANSI, DIN
    (4) Kết nối: mặt bích
    (5) Áp suất làm việc: 150PSI, 1.0MPa
    (6) Nhiệt độ hoạt động: UPVC(-10°C-60°C), CPVC(-10°C-90°C)
    (7) Màu thân: UPVC (xám đậm), CPVC (xám nhạt)

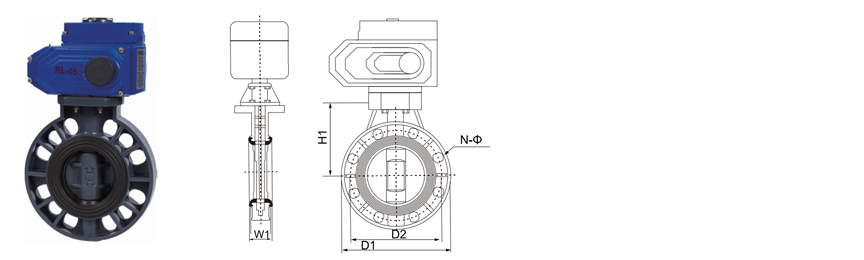

    KÍCH THƯỚC/NOM.

    dn63

    dn75

    dn90

    dn110

    dn140

    dn160

    dh225

    dn280

    dn315

    (DN50)

    (DN65)

    (DN80)

    (DN100)

    (DN125)

    (DN150)

    (DN200)

    (DN250)

    (DN300)

    (2")

    (2-1/2")

    (3")

    (4")

    (5")

    (6")

    (8")

    (10")

    (12")

    D1

    160

    180

    196

    228

    258

    287

    344

    411

    490

    D2

    125

    145

    160

    180

    210

    240

    295

    350

    400

    N-Φ

    4-Φ18

    4-Φ18

    8-Φ18

    8-Φ18

    8-Φ18

    8-Φ22

    8-Φ22

    8-Φ22

    12-Φ22

    H1

    100

    110

    132

    155

    167

    180

    225

    260

    280

    W1

    43

    46

    49

    54

    64

    70

    88

    98

    108

    Mô-men xoắn (N ·M)

    10

    10

    15

    22

    40

    45

    65

    -

    		-

    Thông số kỹ thuật thiết bị truyền động điện

    Van bi

    người mẫu

    Mô-men xoắn đầu ra tối đa

    Thời gian hành động 90°

    Trục đầu ra

    Động cơ

    Đánh giá hiện tại

    N·M

    Đặc biệt

    Tiêu chuẩn

    mm

    W

    AC

    220V/A

    AC

    380V/A

    DC

    24V/A

    dn63-dn75

    RL003

    30

    5-10

    15

    11*11

    AC20

    DC2

    0.1

    0.05

    0.2

    dn90-dn110

    RL005

    50

    5-15

    30

    14*14

    15

    0.15

    0.1

    2

    dn140

    RL010

    100

    15/30/60

    30

    17*17

    31

    0.28

    0.19

    2.5

    dn160

    RL015

    150

    15/30/60

    40

    17*17

    50

    0.5

    0.22

    5

    dn225

    RL020

    200

    15/5/90

    40

    22*22

    71

    0.6

    0.25

    8.5

    dn280

    RL050

    400

    15/5/90

    40

    22*22

    118

    1

    0.5

    8.5

    dn315

    RL100

    1000

    15/5/40

    40

    27*27

    118

    1

    0.5

    9

SCH80 / DIN · ĐIỀU KHIỂN ĐIỆN · CUNG CẤP B2B
Van bướm điện UPVC/CPVC
Tấm wafer / Lug · Bật-Tắt & Điều chế · ISO 5211 · PN10–PN16
Van bướm điện SCH80/DIN UPVC/CPVC là van điều khiển dòng chảy một phần tư tự động dành cho các hệ thống đường ống công nghiệp xử lý môi trường ăn mòn và có độ tinh khiết cao. Van kết hợp một tấm wafer hoặc thân vấu bằng nhựa nhiệt dẻo với bộ truyền động điện, cho phép điều khiển bật hoặc tắt từ xa mà không cần cung cấp khí nén. Đĩa quay 90 độ bên trong một lớp lót đàn hồi có thể thay thế, có sẵn bằng EPDM, PTFE hoặc FKM, để ngắt trong phạm vi áp suất định mức. Vật liệu thân và đĩa là UPVC cho hoạt động hóa học thông thường và CPVC cho hoạt động ở nhiệt độ lên tới 93°C. Khoan mặt bích tuân theo các mẫu DIN PN10/PN16 hoặc ANSI Lớp 150 và giao diện bộ truyền động phù hợp với ISO 5211 để gắn trực tiếp các bộ định vị, công tắc giới hạn và ghi đè thủ công. Dòng sản phẩm này được cung cấp cho các chương trình tích hợp OEM, mua sắm dự án và trang bị thêm cho nhà máy.
DN40–DN300 Kích thước danh nghĩa
PN10/PN16 Lớp áp lực
0–93°C Dịch vụ CPVC
24/110/230V Cung cấp thiết bị truyền động
Truyền động điện mà không cần cung cấp không khí
Thích hợp cho các nhà máy không có cơ sở hạ tầng khí nén hoặc không đáng tin cậy. Hệ thống dây điện của thiết bị truyền động tích hợp với các vòng điều khiển PLC, DCS và SCADA.
Thiết kế lót có thể thay thế
Lớp lót đàn hồi là một thành phần có thể sử dụng được. Việc thay thế lớp lót sẽ khôi phục hiệu suất bịt kín mà không cần thay thế thân, đĩa hoặc bộ truyền động.
Dấu chân cài đặt nhỏ gọn
Cấu trúc wafer làm giảm chiều dài và trọng lượng mặt đối mặt so với van bi có lỗ khoan tương đương, giảm yêu cầu hỗ trợ và không gian.
Truy xuất nguồn gốc vật liệu
Vật liệu thân, đĩa và lớp lót được ghi lại theo từng đợt. Giấy chứng nhận hợp quy và báo cáo vật liệu được cấp kèm theo mỗi lô hàng.
Cấu hình van
Chất liệu thân máy UPVC · CPVC
Chất liệu đĩa UPVC/CPVC rắn · Sắt dẻo có tráng phủ
Tùy chọn lót EPDM · PTFE · FKM (Viton)
Kiểu dáng cơ thể Bánh quế · Lug
Khoan mặt bích DIN PN10/PN16 · ANSI Lớp 150
Mặt đối mặt DIN EN 558 Dòng 20 / API 609
Tham khảo thiết kế ASTM D2467 · DIN 8061/8062 · ISO 16136
Thiết bị truyền động và điều khiển
chức năng Bật tắt · Điều chế
điện áp cung cấp 24V AC/DC · 110V AC · 230V AC
Kiểm soát đầu vào Tiếp điểm công tắc · 4–20 mA · 0–10 V
Phản hồi Công tắc giới hạn · Vị trí 4–20 mA
bao vây Tiêu chuẩn IP65 · IP67 tùy chọn
Ghi đè thủ công Tay quay hoặc cần gạt ly hợp
Giao diện gắn kết Gắn trực tiếp ISO 5211
Ma trận lựa chọn lớp lót
lót Sự phù hợp của phương tiện Trần nhiệt độ Chống mài mòn
EPDM Nước, axit nhẹ, kiềm, chất làm mát 80°C Trung bình
PTFE Axit mạnh, dung môi, môi trường có độ tinh khiết cao 93°C Thấp
FKM Hydrocarbon, dầu, chất oxy hóa 90°C Trung bình
Lựa chọn lớp lót phải được xác nhận dựa trên hóa học, nồng độ và nhiệt độ vận hành thực tế của quy trình trước khi phát hành đơn đặt hàng.
Tin tức ngành và phương tiện xử lý
Hóa chất & Luyện kim Chuyển axit, định lượng xút, dây chuyền tẩy rửa, kiểm soát cấp liệu lò phản ứng
Quang điện & Lithium Tuần hoàn dung dịch khắc, chuyển điện giải, xử lý nước muối
Hạt nhân & Điện phụ trợ Vòng làm mát phụ trợ, nước khử khoáng, dây chuyền phun hóa chất
Chất bán dẫn điện tử Phân phối nước siêu tinh khiết, nước cấp điện tử, cung cấp băng ghế ướt
Thực phẩm & Dược phẩm Nước uống, nước tinh khiết, vòng cấp và hồi lưu CIP
Nước ô tô & công nghiệp Tuần hoàn sơn, rửa chi tiết, trung hòa nước thải công nghiệp
Yêu cầu vận hành
  • Xác nhận mẫu khoan mặt bích và kích thước mặt đối mặt so với đường ống đẳng cự trước khi giao hàng.
  • Xác minh điện áp cung cấp cho bộ truyền động và loại tín hiệu điều khiển dựa trên kiến ​​trúc điều khiển của nhà máy.
  • Lắp đặt các van wafer ở giữa các mặt bích với đĩa ở vị trí đóng để bảo vệ lớp lót trong quá trình siết bu lông.
  • Mô-men xoắn bu lông mặt bích theo hình chữ thập đến giá trị được nêu trong bảng lắp đặt đối với kích thước danh nghĩa cụ thể.
  • Hoàn thành toàn bộ chu trình đóng mở bằng điện và xác nhận phản hồi của công tắc giới hạn trước khi điều áp hệ thống.
  • Đối với các bộ điều biến, thực hiện hiệu chuẩn hành trình 4–20 mA và ghi lại đường cong phản hồi vị trí.
Giới hạn ứng dụng
  • Trần dịch vụ thân xe UPVC là 60°C; Trần thân CPVC là 93°C. Trần lót có thể thấp hơn và chi phối xếp hạng cuối cùng.
  • Không dành cho dịch vụ hơi nước hoặc cho nhiệm vụ luân nhiệt nhanh.
  • Lớp lót EPDM không tương thích với dung môi hydrocarbon, dầu hoặc các chất oxy hóa mạnh.
  • Lớp lót PTFE không được khuyến khích sử dụng cho vật liệu có hàm lượng chất rắn mài mòn cao.
  • Tránh hoạt động liên tục trong phạm vi mở 5–85% khi xử lý vật liệu mài mòn hoặc kết tinh.
  • Mô-men xoắn của bu-lông mặt bích vượt quá giá trị quy định có thể làm nứt thân nhựa nhiệt dẻo, đặc biệt ở DN80 trở lên.
  • Việc lắp đặt ngoài trời đòi hỏi phải có sự ổn định tia cực tím của thân máy hoặc lớp phủ bảo vệ bên ngoài.
Câu hỏi về mua sắm và kỹ thuật
Những thông tin cần thiết để đưa ra báo giá?
Cung cấp kích thước danh nghĩa, vật liệu thân, vật liệu lót, tiêu chuẩn khoan mặt bích, cấp áp suất, nhiệt độ vận hành, môi trường xử lý và nồng độ, chức năng truyền động (bật-tắt hoặc điều chế), điện áp cung cấp và tín hiệu điều khiển cần thiết. Số lượng và tiến độ giao hàng cũng cần thiết cho việc đánh giá thương mại.
Giấy chứng nhận vật liệu và thử nghiệm có được cung cấp không?
Đúng. Giấy chứng nhận phù hợp tiêu chuẩn ASTM D2467 và DIN 8061/8062 được cấp theo tiêu chuẩn. Báo cáo vật liệu ở cấp độ lô, hồ sơ kiểm tra vỏ và con dấu cũng như bảng hiệu chuẩn bộ truyền động có sẵn theo yêu cầu đối với các gói tài liệu dự án.
Bộ truyền động có kích thước như thế nào cho một van nhất định?
Kích thước của bộ truyền động dựa trên sự phá vỡ van và mô-men xoắn chạy ở áp suất chênh lệch tối đa, nhân với hệ số an toàn. Nhiệt độ môi trường, vật liệu lót và tần số đạp xe được đưa vào tính toán. Mẫu thiết bị truyền động đã chọn và biên độ mô-men xoắn của nó được nêu trong xác nhận đơn hàng.
Van có thể được cung cấp cho dịch vụ cuối cùng không?
Dịch vụ ngõ cụt yêu cầu cấu hình thân vấu với các chi tiết chèn ren trên cả hai mặt bích. Thân tấm wafer được giữ bằng bu lông xuyên qua và không thích hợp để cách ly phần hạ lưu trong khi đường thượng nguồn vẫn được điều áp.
Nên giữ phụ tùng thay thế là gì?
Các phụ tùng thay thế được khuyến nghị là một lớp lót và một bộ đệm mặt bích cho mười van hoạt động liên tục, cộng với một bộ truyền động trên mỗi vòng điều khiển cho nhiệm vụ quan trọng. Việc kiểm kê lớp lót phải dựa trên phương tiện chủ đạo và nhiệt độ trong nhà máy thay vì chỉ dựa vào số lượng van.
Được cung cấp để tích hợp OEM, mua sắm dự án EPC và các chương trình trang bị thêm cho nhà máy trong các lĩnh vực hóa học, luyện kim, quang điện, hạt nhân, lithium, bán dẫn điện tử, thực phẩm, dược phẩm, ô tô và xử lý nước công nghiệp. Phạm vi phủ sóng của phương tiện truyền thông bao gồm chất lỏng axit và kiềm, nước siêu tinh khiết, nước uống được, nước cấp điện tử và nước thải công nghiệp.
ASTM D2467 DIN 8061/8062 ISO 16136 ISO 5211 PN10/PN16 Bánh quế / Lug
Sản phẩm được đề xuất
Công ty
Công ty TNHH Đường ống Zheyi (Vũ Hán), Ltd.
Công ty TNHH Đường ống Zheyi (Vũ Hán), Ltd.

ZHEYI Group Đúng Trung Quốc Van bướm điện SCH8O/DIN UPVC/CPVC Đối với ngành công nghiệp thực phẩm/ô tô/điện tử nhà cung cấp Và tùy chỉnh Van bướm điện SCH8O/DIN UPVC/CPVC Đối với ngành công nghiệp thực phẩm/ô tô/điện tử nhà máy. Chúng tôi được thành lập vào năm 2007, tập trung vào nghiên cứu và phát triển, sản xuất, bán hàng và dịch vụ ống công nghiệp CPVC và UPVC. Công ty đã đạt được một số chứng nhận, bao gồm giấy phép sản xuất thiết bị đặc biệt, giấy phép vệ sinh sản phẩm liên quan đến nước của Tỉnh Chiết Giang, chứng nhận hệ thống quản lý chất lượng IS09001, chứng nhận hệ thống quản lý môi trường IS014001 và chứng nhận hệ thống quản lý an toàn và sức khỏe nghề nghiệp IS045001. Công ty có hơn 50 quyền sở hữu trí tuệ độc lập và quyền xuất nhập khẩu tự vận hành. Để cung cấp các sản phẩm đa dạng và dịch vụ tốt hơn, công ty đã giới thiệu công nghệ tiên tiến, thiết bị gia công và nguyên liệu thô và hệ thống quản lý độc đáo từ Đức và Hoa Kỳ. Trong những năm qua, các sản phẩm của chúng tôi đã được sử dụng rộng rãi trong vận chuyển đường ống chất lỏng axit và kiềm, nước siêu tinh khiết, nước uống, nước tinh khiết cấp điện tử và nước thải công nghiệp trong các ngành công nghiệp hóa chất, luyện kim, quang điện, điện hạt nhân, pin lithium, chất bán dẫn điện tử, thực phẩm, y học, ô tô, xử lý nước công nghiệp và các ngành công nghiệp khác. Hiện nay, Tập đoàn ZHEYI đã thành lập hơn 30 công ty bán hàng trên toàn quốc và tất cả các loại sản phẩm đều được xuất khẩu sang Châu Âu, Châu Mỹ, Đông Nam Á và các quốc gia, khu vực khác, được khách hàng trong và ngoài nước ưa chuộng sâu sắc.

Giấy chứng nhận danh dự
  • ISO 9001: 2015
  • ISO 14001: 2015
  • ISO 45001: 2018
  • ISO 45001: 2018
  • ISO: 45001-2018 en
  • Doanh nghiệp công nghệ cao quốc gia
  • Giấy chứng nhận
Tin tức
Để lại tin nhắn
  • Công ty TNHH Đường ống Zheyi (Vũ Hán), Ltd.
    Kiểm soát chất lượng nghiêm ngặt

    Tập đoàn ZHEYI tuân thủ nguyên tắc "chất lượng là trên hết", sử dụng thiết bị tiên tiến quốc tế và nguyên liệu thô chất lượng cao, kiểm soát chặt chẽ mọi khâu sản xuất và cam kết cung cấp các sản phẩm đường ống có hiệu suất tuyệt vời và vẻ ngoài tinh tế.

    Công ty sử dụng thiết bị sản xuất tiên tiến nhất và vật liệu chất lượng cao, bao gồm Sekisui của Nhật Bản và Lubrizol của Hoa Kỳ. "ZHEYI" kết hợp hoàn hảo công nghệ sản xuất tinh tế với quản lý chuyên nghiệp và mỗi sản phẩm đều trải qua quá trình kiểm soát chất lượng nghiêm ngặt - từ sản xuất, kiểm tra đến giao hàng cuối cùng, đảm bảo sự kết hợp hoàn hảo giữa vẻ ngoài và chức năng.

  • Công ty TNHH Đường ống Zheyi (Vũ Hán), Ltd.
    Kiểm tra hiệu suất chính xác
    Tại ZHEYI, mọi sản phẩm đều được chế tác tỉ mỉ, không chỉ chú trọng vào thiết kế thẩm mỹ tinh tế mà còn luôn cam kết về chất lượng nội tại tuyệt vời. Kiểm tra hiệu suất nghiêm ngặt đảm bảo sản phẩm có thể duy trì độ ổn định và độ bền ngay cả trong điều kiện khắc nghiệt.:

    ● Kiểm tra mật độ: Đo mật độ vật liệu để đảm bảo tính đồng nhất và ổn định của cấu trúc.
    ● Thử nghiệm nhiệt độ làm mềm Vicat: đánh giá mức độ làm mềm của vật liệu trong điều kiện nhiệt độ cao để đảm bảo khả năng chống biến dạng của sản phẩm trong nhiều môi trường khác nhau.
    ● Kiểm tra lò nướng: mô phỏng khả năng chịu nhiệt lâu dài và xác minh khả năng chịu nhiệt độ cao trong thời gian dài của sản phẩm.
    ● Thử nghiệm thủy tĩnh: Đánh giá độ bền của đường ống trong điều kiện áp suất cao để đảm bảo độ an toàn và độ tin cậy của sản phẩm.
    ● Thử nghiệm va đập bằng búa thả: Kiểm tra khả năng chống va đập của sản phẩm trong quá trình vận chuyển, lắp đặt và sử dụng hàng ngày.

Van bướm điện SCH8O/DIN UPVC/CPVC Kiến thức ngành

Chẩn đoán lỗi thường gặp và bảo trì van bướm điện : 5 điểm chính để kéo dài tuổi thọ

Van bướm điện được sử dụng rộng rãi trong các ngành công nghiệp như nước uống an toàn, luyện kim, quang điện, năng lượng hạt nhân, chất bán dẫn điện tử, y học, xử lý nước công nghiệp và nước thải công nghiệp. Các điều kiện làm việc khác nhau có yêu cầu cực kỳ cao về độ tin cậy của van và việc bảo trì đúng cách có thể kéo dài tuổi thọ của chúng một cách đáng kể. Sau đây là 5 điểm bảo trì chính:

1. Kiểm tra niêm phong: ngăn chặn rò rỉ trung bình
Biểu hiện sự cố: Van đóng không chặt, rò rỉ từ trong ra ngoài.

Tác động của ngành:
Nước uống an toàn & ngành dược phẩm: Rò rỉ sẽ gây ô nhiễm nguồn nước và ảnh hưởng đến sức khỏe, an toàn.
Năng lượng hạt nhân & chất bán dẫn điện tử: Rò rỉ môi trường có độ tinh khiết cao có thể gây ra lỗi hệ thống.
Đề xuất bảo trì: Thường xuyên kiểm tra mặt tựa van và bề mặt bịt kín của tấm van, đồng thời thay thế các gioăng cao su hoặc PTFE bị mòn.

2. Bảo trì động cơ và bộ truyền động: đảm bảo truyền động ổn định
Biểu hiện sự cố: van chuyển động chậm, bị kẹt hoặc không thể đóng mở được.

Tác động của ngành:
Luyện kim & Nước thải công nghiệp: Môi trường có tính ăn mòn cao có thể dễ dàng khiến động cơ bị ẩm hoặc mạch điện bị hỏng.
Chất bán dẫn quang điện & điện tử: Điều khiển chính xác đòi hỏi độ chính xác cao và hỏng động cơ có thể ảnh hưởng đến tính liên tục của sản xuất.
Gợi ý bảo dưỡng: Thường xuyên bôi trơn các bộ phận truyền động, kiểm tra cách điện động cơ, tránh vận hành lâu dài trong môi trường ẩm ướt.

3. Hiệu chuẩn phản hồi tín hiệu: đảm bảo độ chính xác của điều khiển
Biểu hiện sự cố: Việc mở van không phù hợp với phản hồi của hệ thống điều khiển.

Tác động của ngành:
Xử lý nước công nghiệp & điện hạt nhân: Độ lệch kiểm soát dòng chảy có thể ảnh hưởng đến sự ổn định của quá trình.
Chất bán dẫn y học & điện tử: Những lỗi nhỏ có thể gây ra vấn đề về chất lượng sản phẩm.
Đề xuất bảo trì: Thường xuyên hiệu chỉnh các cảm biến vị trí (chẳng hạn như chiết áp hoặc bộ mã hóa) và kiểm tra xem đường tín hiệu có bị lỏng hay không.

4. Bảo vệ chống ăn mòn và thích ứng vật liệu
Biểu hiện sự cố: Rỉ sét và đóng cặn ở thân van hoặc các bộ phận bên trong.

Tác động của ngành:
Nước thải công nghiệp & Luyện kim: Môi trường có tính axit hoặc muối cao làm tăng tốc độ ăn mòn kim loại.
Quang điện & Chất bán dẫn: Môi trường nước siêu tinh khiết cần có van bằng thép không gỉ hoặc lớp phủ đặc biệt.
Khuyến nghị bảo trì: Chọn vật liệu thân van (chẳng hạn như thép không gỉ CF8M, van bướm lót flo) theo đặc tính của môi trường và thường xuyên làm sạch cặn.
