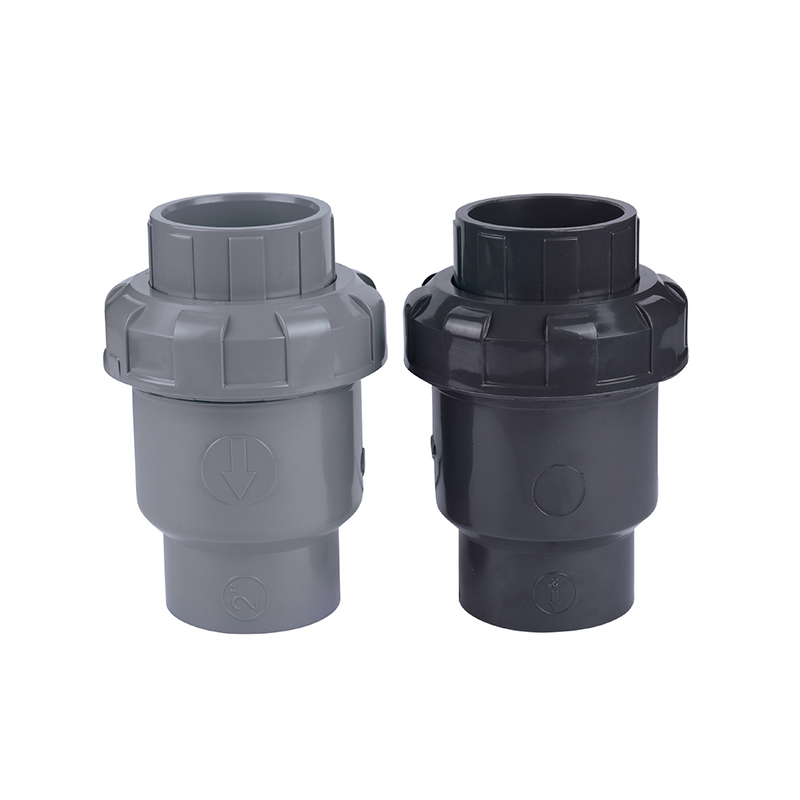

Van một chiều bi SCH8O/DIN UPVC/CPVC

Van một chiều bi UPVC/CPVC là thiết bị kiểm soát chất lỏng đáng tin cậy và hiệu quả cao được thiết kế cho các ứng dụng công nghiệp và xây dựng khác nhau. Thiết kế hình quả bóng cho phép van mở nhanh khi chất lỏng chảy và tự động đóng khi dòng chảy ngược, ngăn chặn hiệu quả dòng chảy ngược và trộn chất lỏng để đảm bảo an toàn và hiệu quả của hệ thống.

Van được sử dụng rộng rãi trong các ngành xử lý nước, xử lý hóa chất, dược phẩm và chế biến thực phẩm, đặc biệt trong các trường hợp đòi hỏi độ tinh khiết của chất lỏng cao. Cấu trúc đơn giản và lắp đặt thuận tiện khiến nó trở thành giải pháp công nghiệp hiện đại đáp ứng các yêu cầu kiểm soát chất lỏng cao.

Liên hệ với chúng tôi

Trước：Van đáy bi SCH8O/DIN UPVC/CPVC
Kế tiếp：Van bướm bánh răng SCH8O/DIN UPVC/CPVC

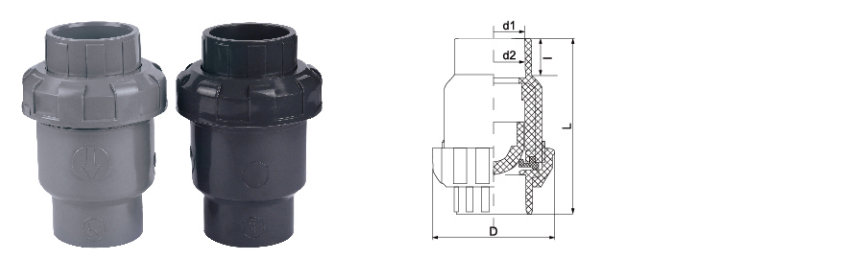

tham số ứng dụng Tiêu chuẩn kỹ thuật

KÍCH THƯỚC/NOM.		dn20	dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110
		(DN15)	(DN20)(	DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)
		(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")
DIN	d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4
DIN	d2	20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1
ANSI	d1	21.51	26.87	33.62	42.6	48.54	60.65	73.39	89.31	114.8
ANSI	d2	21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.2
JIS	d1	22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27
JIS	d2	21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2
D		53	63	73	85	97	118	134	158	202
L		90	106	124	139	151	169	230	262	346
I		16	19	22	26	31	38	44	51	61

SCH80 / DIN · KHÔNG TRỞ LẠI · TẢI XUÂN

Van một chiều bi UPVC / CPVC

DN15–DN150 · PN10–PN16 · –20°C đến 93°C

Van một chiều bi SCH80/DIN UPVC/CPVC là thiết bị nạp bằng lò xo, một chiều được thiết kế để ngăn dòng chảy ngược trong hệ thống chất lỏng ăn mòn và có độ tinh khiết cao. Được sản xuất theo tiêu chuẩn ASTM SCH80 và DIN, van này sử dụng một quả bóng có lò xo tựa vào vòng đệm để chặn dòng chảy ngược đồng thời cho phép dòng chảy tự do về phía trước. Thiết kế bóng giúp giảm áp suất thấp và phản ứng đóng nhanh. Thân van có sẵn bằng nhựa UPVC dành cho dịch vụ hóa học thông thường và CPVC dành cho các ứng dụng có nhiệt độ cao lên đến 93°C. Vòng đệm kín chữ O, có sẵn bằng EPDM, FKM hoặc PTFE, đảm bảo đóng kín không rò rỉ khi xảy ra dòng chảy ngược. Thích hợp cho cả lắp đặt ngang và dọc.

DN15 – DN150 Phạm vi kích thước

PN10 – PN16 Đánh giá áp suất

–20°C đến 93°C Phạm vi hoạt động của CPVC

Bóng & Mùa Xuân Cơ chế kiểm tra

⦿

Đóng bóng lò xo

Quả bóng chịu lực bằng lò xo mang lại phản ứng đóng nhanh để ngăn dòng chảy ngược, với lực lò xo được hiệu chỉnh để đảm bảo chỗ ngồi tích cực ngay cả ở vận tốc dòng chảy về phía trước thấp.

⦿

Kháng hóa chất & nhiệt

Vật liệu UPVC và CPVC chống lại nhiều loại axit, bazơ và muối. CPVC mở rộng dịch vụ lên 93°C. Vật liệu bóng và vòng đệm có thể được lựa chọn để có khả năng tương thích hóa học cụ thể.

⦿

Giảm áp suất thấp

Thiết kế quả cầu hình cầu giảm thiểu hạn chế dòng chảy trong quá trình chuyển tiếp, giảm mức tiêu thụ năng lượng của hệ thống và duy trì hiệu suất đường dây trong phạm vi hoạt động.

⦿

Cài đặt ngang hoặc dọc

Thích hợp cho cả lắp đặt theo chiều ngang và chiều dọc (dòng hướng lên), mang lại sự linh hoạt trong thiết kế cho các hệ thống đường ống mới hoặc trang bị thêm mà không yêu cầu định hướng đặc biệt.

Thông số kỹ thuật

Vật liệu cơ thể UPVC · CPVC

Chất liệu bóng UPVC rắn · PTFE · Thép không gỉ (tùy chọn)

Vật liệu đóng dấu EPDM · FKM (Viton) · PTFE

Chất liệu mùa xuân Thép không gỉ 304 · 316 (phủ)

Kết nối Ổ cắm (dung môi) · Có ren (NPT/BSPT)

Tiêu chuẩn ASTM D2467 · DIN 8061/8062 · ISO 16137

Hướng dẫn lựa chọn con dấu & bóng

Con dấu EPDM Nước, axit nhẹ, kiềm · Lên đến 80°C

Con dấu FKM Hydrocarbon, dầu, chất oxy hóa mạnh · Lên đến 90°C

Con dấu PTFE Hóa chất, dung môi mạnh, độ tinh khiết cao · Lên đến 93°C

Bóng PTFE Kháng hóa chất tối đa, ma sát thấp

Bóng SS Độ bền cơ học cao, chống mài mòn

Xác minh tính tương thích của vật liệu với quá trình hóa học và nhiệt độ trước khi lắp đặt.

Công nghiệp & Ứng dụng

◈ Hóa chất & Luyện kim Chuyển axit, định lượng xút, bảo vệ xả bơm, dây chuyền tẩy rửa

◈ Điện tử & Bán dẫn Phân phối nước siêu tinh khiết, phân phối hóa chất, thu hồi bùn CMP

◈ Năng lượng & Quang điện Điện phân ắc quy, khắc pin năng lượng mặt trời, đường hồi nước làm mát

◈ Xử lý nước Xả nước thải, thấm RO, khử muối, xả bơm

◈ Dược phẩm & Thực phẩm Vòng nước DI, hồi lưu CIP, đường dây vệ sinh, chuyển nguyên liệu

◈ Ô tô & Tổng hợp Rửa các bộ phận, tuần hoàn sơn, nước làm mát, nước thải công nghiệp

Hướng dẫn cài đặt

Định hướng: Lắp đặt với mũi tên dòng chảy theo hướng dòng chảy về phía trước. Đối với các đường nằm ngang, lò xo mang lại khả năng đóng kín đáng tin cậy. Đối với các đường thẳng đứng, chỉ lắp đặt theo hướng dòng chảy hướng lên trên.
Thượng lưu/hạ lưu: Cho phép ít nhất 5 đường kính ống thẳng ở thượng lưu và 3 đường kính ở hạ lưu để có hiệu suất tối ưu.
Hàn dung môi: Sử dụng sơn lót và xi măng dành riêng cho UPVC hoặc CPVC. Cho phép thời gian xử lý hoàn toàn trước khi tạo áp lực.
Kết nối ren: Dán băng PTFE vào các ren đực. Siết chặt bằng tay cộng thêm 1–2 vòng bằng cờ lê dây đeo.
Kiểm tra: Định kỳ kiểm tra vòng đệm và bi xem có bị mòn hoặc ăn mòn hóa học hay không, đặc biệt là trong dịch vụ mài mòn hoặc chu kỳ cao.

Hạn chế quan trọng

Không vượt quá 60°C đối với thân nhựa UPVC. CPVC tối đa 93°C liên tục. Không vượt quá định mức nhiệt độ con dấu.
Không được xếp hạng cho dịch vụ hơi nước. Tránh chu kỳ nhiệt nhanh và tăng áp suất đột ngột.
Không được thiết kế cho môi trường khí - van một chiều chỉ dành cho dịch vụ chất lỏng.
Vật liệu lò xo: Xác minh hợp kim lò xo tương thích với quá trình hóa học để tránh ăn mòn và mỏi.
Tránh vận hành với hàm lượng chất rắn cao hoặc bùn mài mòn có thể làm hỏng bề mặt bóng và bịt kín.
Bảo vệ thân van khỏi tiếp xúc trực tiếp với tia cực tím. Sử dụng vật liệu ổn định tia cực tím hoặc phủ lớp phủ bảo vệ.
Không lắp đặt trong các hệ thống có dòng chảy dao động có thể gây ra chu kỳ nhanh và mài mòn sớm.

Khắc phục sự cố trường

Van không đóng hoàn toàn

Kiểm tra các mảnh vụn bị mắc kẹt giữa quả bóng và con dấu. Kiểm tra con dấu xem có bị mòn hoặc xuống cấp về mặt hóa học không. Xác minh lò xo không bị hỏng hoặc bị ăn mòn. Thay thế các thành phần bị hư hỏng.

Giảm áp suất quá mức

Độ căng của lò xo có thể quá cao đối với dòng chảy của hệ thống. Xác minh kích thước van. Đối với các ứng dụng có dòng chảy thấp, hãy xem xét tùy chọn lực lò xo thấp hơn. Kiểm tra các mảnh vụn hạn chế chuyển động của quả bóng.

Tiếng ồn khi hoạt động

Tốc độ dòng chảy có thể quá thấp khiến bóng mất ổn định. Tăng tốc độ dòng chảy hoặc lắp đặt bằng lò xo nhẹ hơn. Đối với dòng chảy dao động, hãy xem xét thiết kế van một chiều được làm ẩm.

Rò rỉ theo hướng ngược lại

Kiểm tra con dấu xem có bị hư hỏng hoặc biến dạng không. Xác nhận quả bóng đang ở đúng vị trí. Đối với vòng đệm PTFE, kiểm tra dòng chảy lạnh ở nhiệt độ cao. Thay thế con dấu nếu bị mòn.

Các van một chiều dạng bi này được triển khai trong các ngành công nghiệp xử lý nước hóa học, luyện kim, quang điện, hạt nhân, lithium, điện tử, thực phẩm, dược phẩm, ô tô và công nghiệp để xử lý chất lỏng axit-kiềm, nước siêu tinh khiết, nước uống được, nước cấp điện tử và đường ống nước thải công nghiệp.

Công ty

Công ty TNHH Đường ống Zheyi (Vũ Hán), Ltd.

ZHEYI Group Đúng Trung Quốc Van một chiều bi SCH8O/DIN UPVC/CPVC Đối với ngành công nghiệp thực phẩm/ô tô/điện tử nhà cung cấp Và tùy chỉnh Van một chiều bi SCH8O/DIN UPVC/CPVC Đối với ngành công nghiệp thực phẩm/ô tô/điện tử nhà máy. Chúng tôi được thành lập vào năm 2007, tập trung vào nghiên cứu và phát triển, sản xuất, bán hàng và dịch vụ ống công nghiệp CPVC và UPVC. Công ty đã đạt được một số chứng nhận, bao gồm giấy phép sản xuất thiết bị đặc biệt, giấy phép vệ sinh sản phẩm liên quan đến nước của Tỉnh Chiết Giang, chứng nhận hệ thống quản lý chất lượng IS09001, chứng nhận hệ thống quản lý môi trường IS014001 và chứng nhận hệ thống quản lý an toàn và sức khỏe nghề nghiệp IS045001. Công ty có hơn 50 quyền sở hữu trí tuệ độc lập và quyền xuất nhập khẩu tự vận hành. Để cung cấp các sản phẩm đa dạng và dịch vụ tốt hơn, công ty đã giới thiệu công nghệ tiên tiến, thiết bị gia công và nguyên liệu thô và hệ thống quản lý độc đáo từ Đức và Hoa Kỳ. Trong những năm qua, các sản phẩm của chúng tôi đã được sử dụng rộng rãi trong vận chuyển đường ống chất lỏng axit và kiềm, nước siêu tinh khiết, nước uống, nước tinh khiết cấp điện tử và nước thải công nghiệp trong các ngành công nghiệp hóa chất, luyện kim, quang điện, điện hạt nhân, pin lithium, chất bán dẫn điện tử, thực phẩm, y học, ô tô, xử lý nước công nghiệp và các ngành công nghiệp khác. Hiện nay, Tập đoàn ZHEYI đã thành lập hơn 30 công ty bán hàng trên toàn quốc và tất cả các loại sản phẩm đều được xuất khẩu sang Châu Âu, Châu Mỹ, Đông Nam Á và các quốc gia, khu vực khác, được khách hàng trong và ngoài nước ưa chuộng sâu sắc.

Giấy chứng nhận danh dự

Tin tức

Ống UPVC SCH 80 được sử dụng trong các ứng dụng công nghiệ...
Jul 30,2026
Bộ xử lý hóa chất, nhà điều hành xử lý nước và cơ sở công nghiệp chỉ định Ống nhựa UPVC SCH 80 bất cứ nơi nào hệ thống đường ống cần giữ áp suất bên trong cao hơn và chống lại sự tiếp xúc mạnh mẽ với hóa...
tìm hiểu thêm
Điều gì khiến ống UPVC SCH 80 trở thành sự lựa chọn đáng t...
Jul 23,2026
Ống UPVC SCH 80 được chế tạo với thành dày hơn ống SCH 40 ở cùng đường kính ngoài, giúp tăng mức áp suất và trở thành tiêu chuẩn cho các dây chuyền công nghiệp mang hóa chất ăn mòn, chất lỏng xử lý nóng và nước điề...
tìm hiểu thêm
Tại sao ống UPVC SCH 80 được sử dụng rộng rãi trong hệ thố...
Jul 16,2026
Độ dày của tường là thông số kỹ thuật duy nhất để phân biệt một đường ống được xếp hạng cho áp suất công nghiệp đòi hỏi khắt khe với một đường ống dành cho mục đích sử dụng dân dụng nhẹ. Ống nhựa UPVC SCH 80 ...
tìm hiểu thêm

Để lại tin nhắn

Kiểm soát chất lượng nghiêm ngặt

Tập đoàn ZHEYI tuân thủ nguyên tắc "chất lượng là trên hết", sử dụng thiết bị tiên tiến quốc tế và nguyên liệu thô chất lượng cao, kiểm soát chặt chẽ mọi khâu sản xuất và cam kết cung cấp các sản phẩm đường ống có hiệu suất tuyệt vời và vẻ ngoài tinh tế.

Công ty sử dụng thiết bị sản xuất tiên tiến nhất và vật liệu chất lượng cao, bao gồm Sekisui của Nhật Bản và Lubrizol của Hoa Kỳ. "ZHEYI" kết hợp hoàn hảo công nghệ sản xuất tinh tế với quản lý chuyên nghiệp và mỗi sản phẩm đều trải qua quá trình kiểm soát chất lượng nghiêm ngặt - từ sản xuất, kiểm tra đến giao hàng cuối cùng, đảm bảo sự kết hợp hoàn hảo giữa vẻ ngoài và chức năng.
Kiểm tra hiệu suất chính xác

Tại ZHEYI, mọi sản phẩm đều được chế tác tỉ mỉ, không chỉ chú trọng vào thiết kế thẩm mỹ tinh tế mà còn luôn cam kết về chất lượng nội tại tuyệt vời. Kiểm tra hiệu suất nghiêm ngặt đảm bảo sản phẩm có thể duy trì độ ổn định và độ bền ngay cả trong điều kiện khắc nghiệt.:

● Kiểm tra mật độ: Đo mật độ vật liệu để đảm bảo tính đồng nhất và ổn định của cấu trúc.
● Thử nghiệm nhiệt độ làm mềm Vicat: đánh giá mức độ làm mềm của vật liệu trong điều kiện nhiệt độ cao để đảm bảo khả năng chống biến dạng của sản phẩm trong nhiều môi trường khác nhau.
● Kiểm tra lò nướng: mô phỏng khả năng chịu nhiệt lâu dài và xác minh khả năng chịu nhiệt độ cao trong thời gian dài của sản phẩm.
● Thử nghiệm thủy tĩnh: Đánh giá độ bền của đường ống trong điều kiện áp suất cao để đảm bảo độ an toàn và độ tin cậy của sản phẩm.
● Thử nghiệm va đập bằng búa thả: Kiểm tra khả năng chống va đập của sản phẩm trong quá trình vận chuyển, lắp đặt và sử dụng hàng ngày.

Van một chiều bi SCH8O/DIN UPVC/CPVC Kiến thức ngành

Cách chọn đúng Van một chiều bi UPVC/CPVC ? Các yếu tố chính và hướng dẫn ứng dụng ngành

Van bi một chiều UPVC (polyvinyl clorua không dẻo) và CPVC (polyvinyl clorua clo hóa) được sử dụng rộng rãi trong nhiều ngành công nghiệp do khả năng chống ăn mòn, trọng lượng nhẹ và hiệu suất chi phí cao. Lựa chọn đúng đòi hỏi phải xem xét toàn diện các đặc điểm của phương tiện truyền thông, điều kiện làm việc và nhu cầu cụ thể của ngành. Sau đây là các điểm lựa chọn chính và phân tích ứng dụng điển hình của ngành:

1. Khả năng tương thích phương tiện
UPVC: Thích hợp cho môi trường axit yếu, kiềm yếu và nước trong ở nhiệt độ phòng (<60°C), chẳng hạn như nước uống, xử lý nước công nghiệp, v.v.
CPVC: Khả năng chịu nhiệt độ cao hơn (<90°C), có thể chịu được axit mạnh, kiềm mạnh và một số dung môi hữu cơ, thích hợp cho việc vận chuyển chất lỏng hóa học trong ngành bán dẫn điện tử hoặc khắc axit xử lý nước thải trong ngành quang điện.

2. Yêu cầu về áp suất và lưu lượng
Hệ thống áp suất thấp (chẳng hạn như cung cấp nước tinh khiết trong ngành y tế) có thể chọn mức áp suất tiêu chuẩn (PN10~16).
Điều kiện áp suất cao hoặc xung (như hệ thống tuần hoàn làm mát trong luyện kim) cần kiểm tra khả năng chịu áp của thân van và chọn kết cấu gia cố nếu cần thiết.

3. Yêu cầu đặc biệt của ngành
Nhà máy điện hạt nhân: phải tuân thủ chứng nhận vật liệu chịu bức xạ và đảm bảo không rò rỉ để tránh ô nhiễm.
Nước thải công nghiệp: Khi chứa vật liệu dạng hạt nên sử dụng van bi một chiều có thiết kế chống tắc để tránh bi van bị kẹt.
Nước uống an toàn: Vật liệu thân van phải đạt NSF/ANSI 61 và các chứng nhận an toàn nước uống khác.

4. Môi trường cài đặt
Đối với các tình huống bị hạn chế về không gian (chẳng hạn như đường ống dịch vụ của nhà máy bán dẫn điện tử), nên chọn mặt bích nhỏ gọn hoặc kiểu kết nối ren.
Môi trường ăn mòn (như đường ống nước thải axit trong ngành quang điện) yêu cầu kiểm tra bổ sung về khả năng chịu đựng của vật liệu bịt kín (như EPDM, FPM).

5. Bảo trì và tuổi thọ
Đối với các hệ thống thường xuyên khởi động và dừng (chẳng hạn như đường ống làm sạch CIP trong ngành dược phẩm), nên chọn bi van chịu mài mòn (chẳng hạn như lớp phủ gốm) để giảm tần suất bảo trì.
