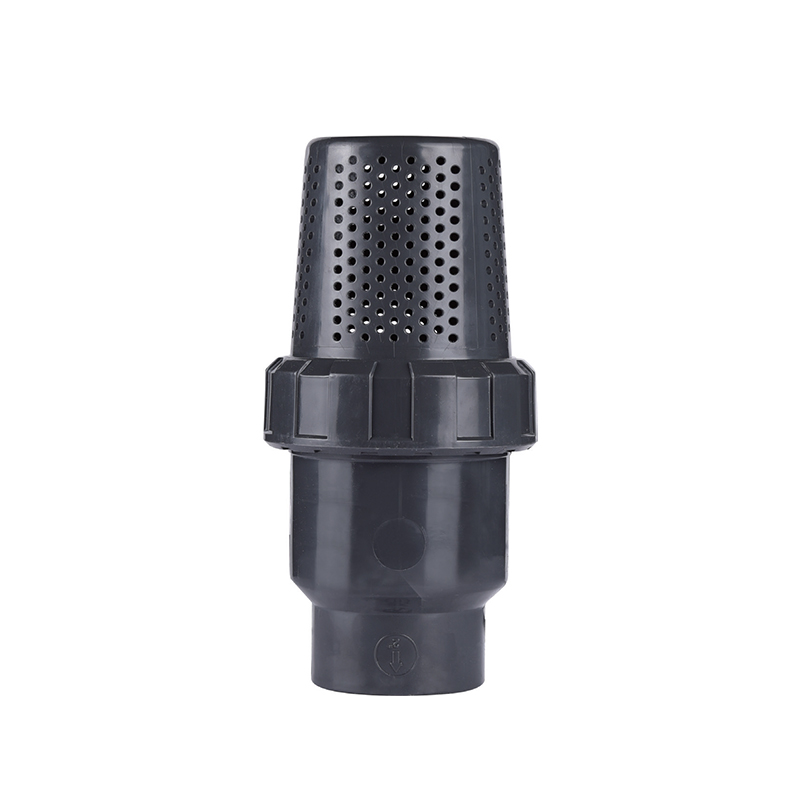

Van đáy bi SCH8O/DIN UPVC/CPVC

Van đáy bi UPVC/CPVC là thiết bị kiểm soát chất lỏng hiệu quả cao được thiết kế cho hệ thống đường ống trong lĩnh vực công nghiệp và xây dựng. Thiết kế của nó đảm bảo giảm thiểu sự cản trở dòng chất lỏng trong quá trình đóng và mở, giảm tổn thất áp suất và đạt được khả năng kiểm soát dòng chảy chính xác ngay lập tức.

Thiết kế lõi bóng độc đáo cho phép vận hành trơn tru và dễ dàng, nâng cao hiệu quả đáng kể. Khả năng chịu nhiệt độ và áp suất cao khiến nó phù hợp cho các ứng dụng như xử lý nước, xử lý hóa chất và xử lý nước thải.

Liên hệ với chúng tôi

Trước：Van một chiều xoay SCH8O/DIN UPVC/CPVC
Kế tiếp：Van một chiều bi SCH8O/DIN UPVC/CPVC

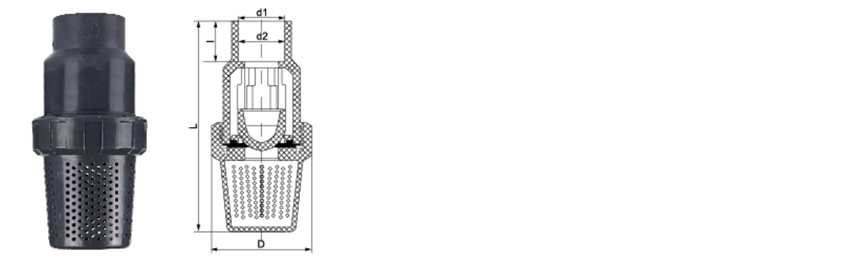

tham số ứng dụng Tiêu chuẩn kỹ thuật

KÍCH THƯỚC/NOM.		dn20	dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100 )
		(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")
DIN	d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4
DIN	d2	20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1
ANSI	d1	21.51	26.87	33.62	42.6	48.54	60.65	73.39	89.31	114.8
ANSI	d2	21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.2
JIS	d1	22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27
JIS	d2	21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2
D		55	63	73	85	97	118	134	158	202
L		120	146	174	190	206	235	302	350	428
I		22	22	22	26	31	38	44	51	61

SCH80 / DIN · Đáy bể · Lỗ khoan xả

Van đáy bi UPVC/CPVC

Cổng đầy đủ · Vận hành bằng đòn bẩy · Thiết kế không có chân cụt

Van đáy bi SCH80/DIN UPVC/CPVC là van cách ly được thiết kế chuyên dụng cho các cửa ra đáy bể, lò phản ứng và đáy bình. Được sản xuất theo tiêu chuẩn ASTM SCH80 và DIN, van này có bi gắn phẳng giúp loại bỏ chân chết và bẫy cặn thường gặp trong van bi tiêu chuẩn. Thiết kế toàn bộ cổng đảm bảo thoát hoàn toàn lượng hàng trong tàu mà không bị đọng lại. Thân van có sẵn bằng nhựa UPVC dành cho dịch vụ hóa học thông thường và CPVC dành cho các ứng dụng có nhiệt độ cao lên đến 93°C. Ghế và vòng đệm PTFE giúp đóng kín bong bóng. Tay cầm đòn bẩy có tính năng khóa cho phép giữ vị trí an toàn. Van này được thiết kế đặc biệt cho các ứng dụng đòi hỏi phải xả và làm sạch hoàn toàn các bình xử lý.

DN15-DN100

KÍCH THƯỚC

PN10-PN16

ĐÁNH GIÁ ÁP LỰC

-20°C đến 93°C

PHẠM VI CPVC

xả lỗ khoan

THIẾT KẾ THOÁT NƯỚC

Thiết kế gắn phẳng

Quả bóng được đặt ngang bằng với bề mặt đáy bể, loại bỏ các chân chết và ngăn ngừa sự tích tụ trầm tích. Thiết kế này đảm bảo thoát nước hoàn toàn và đơn giản hóa các thủ tục làm sạch.

Kháng hóa chất & nhiệt

Vật liệu UPVC và CPVC chống lại nhiều loại axit, bazơ và muối. CPVC mở rộng dịch vụ lên 93°C. Ghế PTFE cung cấp khả năng đóng kín bong bóng trên toàn bộ phạm vi áp suất.

Luồng cổng đầy đủ

Lỗ khoan phù hợp với đường kính trong của ống, mang lại dòng chảy không hạn chế trong quá trình xả và giảm thiểu sụt áp, điều này rất quan trọng đối với các đầu ra của bể nạp bằng trọng lực.

Tay cầm có thể khóa

Tay cầm đòn bẩy bao gồm một tính năng có thể khóa để đảm bảo vị trí ở các vị trí mở hoặc đóng, mang lại sự bảo mật chống lại hoạt động trái phép trong các quy trình quan trọng.

Dữ liệu kỹ thuật

Vật liệu cơ thể UPVC · CPVC

Chất liệu bóng Đồng thau mạ crom (UPVC) · CPVC rắn

Ghế / Con dấu PTFE (tiêu chuẩn) · EPDM (tùy chọn)

Kết nối Ổ cắm (dung môi) · Có ren (NPT/BSPT) · Mặt bích (DIN)

Tiêu chuẩn ASTM D2467 (SCH80) · DIN 8061/8062 · ISO 16139

xử lý Đòn bẩy · Xoay 90° · Có thể khóa được

Hiệu suất thoát nước

Thiết kế bóng xả giúp giảm thể tích cặn xuống dưới 2% thể tích ống, đảm bảo thoát nước gần như hoàn toàn các chất chứa trong bình.

Định hướng cài đặt

Lắp đặt thân van ở vị trí thẳng đứng ngay bên dưới đầu ra của bình. Tay cầm phải được định hướng để dễ dàng truy cập. Đối với các kết nối mặt bích, hãy sử dụng các miếng đệm toàn mặt và bu lông mô-men xoắn đều nhau.

Kịch bản ứng dụng

Hóa chất & Luyện kim

Cửa xả đáy lò phản ứng, đường thoát nước bể, chuyển axit, bình xử lý mẻ

Điện tử & Bán dẫn

Bể chứa nước siêu tinh khiết, bể chứa hóa chất, xả ướt

Năng lượng & Quang điện

Bể điện phân ắc quy, bể khắc năng lượng mặt trời, bể chứa tháp giải nhiệt

Xử lý nước

Cống lắng, cửa xả nước lọc, bể thấm RO, hố thu nước thải

Dược phẩm & Thực phẩm

Bể chứa nước DI, bể cấp CIP, bình trộn nguyên liệu, cống thoát nước vệ sinh

Ô tô & Tổng hợp

Bộ phận cống thoát nước máy giặt, đáy bể sơn, bể chứa nước làm mát, bể chứa công nghiệp

Ghi chú cài đặt và vận hành

Lắp đặt: Lắp đặt trực tiếp bên dưới đầu ra của bình với thân van thẳng đứng. Đảm bảo tay cầm xoay tự do mà không bị cản trở.
Kết nối mặt bích: Sử dụng miếng đệm EPDM hoặc PTFE toàn mặt. Mô men xoắn mặt bích được bắt đều theo hình chữ thập đến 15–20 Nm.
Hàn dung môi: Sử dụng sơn lót và xi măng dành riêng cho UPVC hoặc CPVC. Cho phép thời gian xử lý hoàn toàn trước khi tạo áp lực.
Kết nối ren: Dán băng PTFE vào các ren đực. Siết chặt bằng tay cộng thêm 1–2 vòng bằng cờ lê dây đeo.
Vận hành: Xoay van hàng quý để tránh bị dính chỗ ngồi. Đối với hoạt động không thường xuyên, hãy bôi trơn thân bằng mỡ gốc silicone.
Vệ sinh: Thiết kế lỗ xả cho phép CIP (làm sạch tại chỗ) dễ dàng mà không cần tháo rời.

Giới hạn hoạt động quan trọng

Không vượt quá 60°C đối với thân nhựa UPVC. CPVC tối đa 93°C liên tục. Ghế PTFE tối đa 93°C.
Không được xếp hạng cho dịch vụ hơi nước. Tránh chu kỳ nhiệt nhanh và tăng áp suất đột ngột.
Không sử dụng với axit nitric đậm đặc (>15%) trong thân nhựa UPVC.
Không vận hành van với lực quá mạnh - việc vặn quá mạnh có thể làm hỏng vòng đệm thân van.
Tránh tải trọng tác động hoặc va chạm cơ học lên thân van trong quá trình lắp đặt.
Bảo vệ khỏi tiếp xúc với tia cực tím kéo dài. Sử dụng lớp phủ hoặc bóng râm chống tia cực tím.
Không bao giờ sử dụng van làm điểm đỡ cho bình chứa hoặc đường ống.

Câu hỏi thường gặp

Ưu điểm của thiết kế bi xả cho van đáy bể là gì?

Thiết kế bóng phẳng giúp loại bỏ hiện tượng chân chết và cặn lắng thường gặp ở van bi tiêu chuẩn. Khi van mở, bề mặt quả bóng ngang bằng với đáy bể, cho phép thoát hoàn toàn lượng chứa trong bình. Thiết kế này cũng đơn giản hóa việc làm sạch và giảm nguy cơ ô nhiễm sản phẩm trong quá trình xử lý hàng loạt.

Làm cách nào để chọn giữa UPVC và CPVC cho van này?

UPVC thích hợp cho dịch vụ hóa học nói chung với chất lỏng lên đến 60°C. CPVC được khuyên dùng cho các ứng dụng yêu cầu khả năng chịu nhiệt độ cao hơn (lên tới 93°C) hoặc khi xử lý môi trường clo hóa. Việc lựa chọn phải dựa trên quá trình hóa học cụ thể và nhiệt độ vận hành.

Van này có thể được lắp đặt trong đường ống ngang?

Van đáy bi được thiết kế đặc biệt để lắp đặt thẳng đứng bên dưới bể chứa và tàu thuyền. Mặc dù nó có thể được lắp đặt theo đường ngang nhưng lợi ích xả nước và thoát nước sẽ giảm đáng kể. Đối với các ứng dụng nằm ngang, nên sử dụng van bi tiêu chuẩn.

Van này cần bảo trì những gì?

Nên kiểm tra định kỳ các mặt ngồi PTFE và vòng chữ O ở thân. Đối với hoạt động không thường xuyên, hãy xoay van hàng quý để tránh bị kẹt chỗ ngồi. Nếu rò rỉ xảy ra ở thân, hãy siết chặt đai ốc đệm dần dần. Thay ghế nếu bị mòn quá 0,5 mm.

Các van đáy bi này được triển khai trong các ngành công nghiệp xử lý nước hóa học, luyện kim, quang điện, hạt nhân, lithium, điện tử, thực phẩm, dược phẩm, ô tô và công nghiệp để xử lý chất lỏng axit-kiềm, nước siêu tinh khiết, nước uống được, nước cấp điện tử và đường ống nước thải công nghiệp.

Công ty

Công ty TNHH Đường ống Zheyi (Vũ Hán), Ltd.

ZHEYI Group Đúng Trung Quốc Van đáy bi SCH8O/DIN UPVC/CPVC Đối với ngành công nghiệp thực phẩm/ô tô/điện tử nhà cung cấp Và tùy chỉnh Van đáy bi SCH8O/DIN UPVC/CPVC Đối với ngành công nghiệp thực phẩm/ô tô/điện tử nhà máy. Chúng tôi được thành lập vào năm 2007, tập trung vào nghiên cứu và phát triển, sản xuất, bán hàng và dịch vụ ống công nghiệp CPVC và UPVC. Công ty đã đạt được một số chứng nhận, bao gồm giấy phép sản xuất thiết bị đặc biệt, giấy phép vệ sinh sản phẩm liên quan đến nước của Tỉnh Chiết Giang, chứng nhận hệ thống quản lý chất lượng IS09001, chứng nhận hệ thống quản lý môi trường IS014001 và chứng nhận hệ thống quản lý an toàn và sức khỏe nghề nghiệp IS045001. Công ty có hơn 50 quyền sở hữu trí tuệ độc lập và quyền xuất nhập khẩu tự vận hành. Để cung cấp các sản phẩm đa dạng và dịch vụ tốt hơn, công ty đã giới thiệu công nghệ tiên tiến, thiết bị gia công và nguyên liệu thô và hệ thống quản lý độc đáo từ Đức và Hoa Kỳ. Trong những năm qua, các sản phẩm của chúng tôi đã được sử dụng rộng rãi trong vận chuyển đường ống chất lỏng axit và kiềm, nước siêu tinh khiết, nước uống, nước tinh khiết cấp điện tử và nước thải công nghiệp trong các ngành công nghiệp hóa chất, luyện kim, quang điện, điện hạt nhân, pin lithium, chất bán dẫn điện tử, thực phẩm, y học, ô tô, xử lý nước công nghiệp và các ngành công nghiệp khác. Hiện nay, Tập đoàn ZHEYI đã thành lập hơn 30 công ty bán hàng trên toàn quốc và tất cả các loại sản phẩm đều được xuất khẩu sang Châu Âu, Châu Mỹ, Đông Nam Á và các quốc gia, khu vực khác, được khách hàng trong và ngoài nước ưa chuộng sâu sắc.

Giấy chứng nhận danh dự

Tin tức

Ống UPVC SCH 80 được sử dụng trong các ứng dụng công nghiệ...
Jul 30,2026
Bộ xử lý hóa chất, nhà điều hành xử lý nước và cơ sở công nghiệp chỉ định Ống nhựa UPVC SCH 80 bất cứ nơi nào hệ thống đường ống cần giữ áp suất bên trong cao hơn và chống lại sự tiếp xúc mạnh mẽ với hóa...
tìm hiểu thêm
Điều gì khiến ống UPVC SCH 80 trở thành sự lựa chọn đáng t...
Jul 23,2026
Ống UPVC SCH 80 được chế tạo với thành dày hơn ống SCH 40 ở cùng đường kính ngoài, giúp tăng mức áp suất và trở thành tiêu chuẩn cho các dây chuyền công nghiệp mang hóa chất ăn mòn, chất lỏng xử lý nóng và nước điề...
tìm hiểu thêm
Tại sao ống UPVC SCH 80 được sử dụng rộng rãi trong hệ thố...
Jul 16,2026
Độ dày của tường là thông số kỹ thuật duy nhất để phân biệt một đường ống được xếp hạng cho áp suất công nghiệp đòi hỏi khắt khe với một đường ống dành cho mục đích sử dụng dân dụng nhẹ. Ống nhựa UPVC SCH 80 ...
tìm hiểu thêm

Để lại tin nhắn

Kiểm soát chất lượng nghiêm ngặt

Tập đoàn ZHEYI tuân thủ nguyên tắc "chất lượng là trên hết", sử dụng thiết bị tiên tiến quốc tế và nguyên liệu thô chất lượng cao, kiểm soát chặt chẽ mọi khâu sản xuất và cam kết cung cấp các sản phẩm đường ống có hiệu suất tuyệt vời và vẻ ngoài tinh tế.

Công ty sử dụng thiết bị sản xuất tiên tiến nhất và vật liệu chất lượng cao, bao gồm Sekisui của Nhật Bản và Lubrizol của Hoa Kỳ. "ZHEYI" kết hợp hoàn hảo công nghệ sản xuất tinh tế với quản lý chuyên nghiệp và mỗi sản phẩm đều trải qua quá trình kiểm soát chất lượng nghiêm ngặt - từ sản xuất, kiểm tra đến giao hàng cuối cùng, đảm bảo sự kết hợp hoàn hảo giữa vẻ ngoài và chức năng.
Kiểm tra hiệu suất chính xác

Tại ZHEYI, mọi sản phẩm đều được chế tác tỉ mỉ, không chỉ chú trọng vào thiết kế thẩm mỹ tinh tế mà còn luôn cam kết về chất lượng nội tại tuyệt vời. Kiểm tra hiệu suất nghiêm ngặt đảm bảo sản phẩm có thể duy trì độ ổn định và độ bền ngay cả trong điều kiện khắc nghiệt.:

● Kiểm tra mật độ: Đo mật độ vật liệu để đảm bảo tính đồng nhất và ổn định của cấu trúc.
● Thử nghiệm nhiệt độ làm mềm Vicat: đánh giá mức độ làm mềm của vật liệu trong điều kiện nhiệt độ cao để đảm bảo khả năng chống biến dạng của sản phẩm trong nhiều môi trường khác nhau.
● Kiểm tra lò nướng: mô phỏng khả năng chịu nhiệt lâu dài và xác minh khả năng chịu nhiệt độ cao trong thời gian dài của sản phẩm.
● Thử nghiệm thủy tĩnh: Đánh giá độ bền của đường ống trong điều kiện áp suất cao để đảm bảo độ an toàn và độ tin cậy của sản phẩm.
● Thử nghiệm va đập bằng búa thả: Kiểm tra khả năng chống va đập của sản phẩm trong quá trình vận chuyển, lắp đặt và sử dụng hàng ngày.

Van đáy bi SCH8O/DIN UPVC/CPVC Kiến thức ngành

Vai trò và điểm lắp đặt chính của van đáy bi trong hệ thống chất lỏng hóa học

Trong các hệ thống chất lỏng hóa học, Van đáy bi UPVC/CPVC đã trở thành loại van được ưa chuộng trong nhiều ngành công nghiệp then chốt nhờ khả năng chống ăn mòn tuyệt vời, thiết kế nhẹ và hiệu suất bịt kín đáng tin cậy. Sau đây là các vai trò cốt lõi và điểm lắp đặt của nó trong các ngành công nghiệp khác nhau:

1. Vai trò then chốt của van đáy bi
Niêm phong an toàn và kiểm soát chất lỏng
Van đáy bi sử dụng cấu trúc đóng hình cầu, có thể đóng mở nhanh chóng, ngăn chặn hiệu quả sự rò rỉ trung bình và phù hợp với các chất lỏng có độ tinh khiết cao hoặc nguy hiểm (như axit, kiềm và dung môi hữu cơ).
Trong ngành công nghiệp bán dẫn điện tử và quang điện, van cần tránh ô nhiễm ion kim loại. Vật liệu UPVC/CPVC hoàn toàn phù hợp với nước siêu tinh khiết, dung dịch ăn mòn và các phương tiện khác.

Chống ăn mòn và tuổi thọ cao
CPVC có khả năng chịu được nhiệt độ cao (lên tới 90°C trở lên), thích hợp làm hệ thống nước làm mát trong các nhà máy điện hạt nhân hoặc các quy trình tẩy rửa trong ngành luyện kim.
UPVC có khả năng chống lại các chất ăn mòn như clo và muối trong xử lý nước thải công nghiệp và nước uống, kéo dài tuổi thọ của thiết bị.

Ứng dụng vệ sinh
Trong lĩnh vực y học và nước uống an toàn, thành trong của van đáy bi nhẵn để tránh vi khuẩn phát triển và đạt tiêu chuẩn FDA hoặc NSF.

Tiết kiệm năng lượng và bảo vệ môi trường
Cấu trúc nhẹ giúp giảm tải đường ống, giảm mức tiêu thụ năng lượng trong hệ thống xử lý nước công nghiệp và hỗ trợ tuân thủ môi trường.

2. Điểm lắp đặt
Kiểm tra khả năng thích ứng vật liệu
Xác nhận tính tương thích của môi trường với UPVC/CPVC (như dung môi axit sulfuric đậm đặc và benzen có thể yêu cầu vật liệu đặc biệt).
Trong môi trường axit hydrofluoric (HF) của ngành quang điện, phải chọn thân van gia cố CPVC.

Hỗ trợ và căn chỉnh đường ống
Van nhựa kém cứng hơn van kim loại và phải thêm giá đỡ trong quá trình lắp đặt để tránh biến dạng do ứng suất đường ống, đặc biệt là trong đường ống cao áp của nhà máy điện hạt nhân.

Niêm phong và buộc chặt
Khi sử dụng kết nối mặt bích hoặc ren, các bu lông cần được siết chặt đều để tránh hiện tượng nứt do ứng suất cục bộ (chẳng hạn như hệ thống đường ống PVDF trong ngành bán dẫn).
Nên sử dụng vật liệu EPDM hoặc PTFE để bịt kín các miếng đệm để thích ứng với điều kiện nhiệt độ cao (như đường ống hơi trong ngành luyện kim).

Những cân nhắc về môi trường hoạt động
Khi lắp đặt ngoài trời (chẳng hạn như nhà máy xử lý nước) cần lắp đặt vỏ chống tia UV để ngăn chặn sự lão hóa của UPVC.
Trong xưởng sạch của ngành dược phẩm, van cần được xả và thụ động sau khi lắp đặt.

Bảo trì và thử nghiệm
Thường xuyên kiểm tra độ mòn của bi van và mặt tựa van, đặc biệt trong môi trường chứa các hạt trong nước thải công nghiệp.
Khi đưa hệ thống vào sử dụng lần đầu cần tăng áp suất từ từ để kiểm tra tránh tác động của hiệu ứng búa nước lên thân van nhựa.

3. Tóm tắt ứng dụng ngành
An toàn và độ tinh khiết cao: chất bán dẫn, quang điện và y học dựa vào đặc tính không gây ô nhiễm của nó.
Nhiệt độ cao và ăn mòn: Năng lượng hạt nhân và luyện kim ưu tiên phiên bản CPVC chịu nhiệt độ.
Tuân thủ môi trường: Thay thế van kim loại trong xử lý nước uống và nước thải công nghiệp để giảm thiểu rủi ro kim loại nặng.
