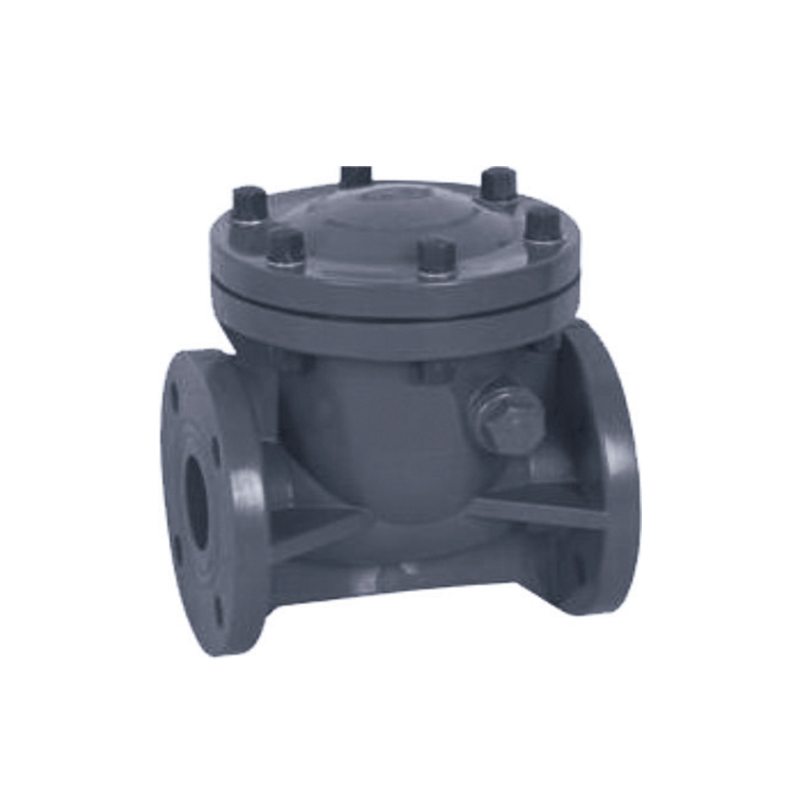

Van một chiều xoay SCH8O/DIN UPVC/CPVC

Van một chiều xoay UPVC/CPVC là thiết bị kiểm soát chất lỏng hiệu quả cao được ứng dụng rộng rãi trong xử lý nước, xử lý hóa chất và tưới tiêu nông nghiệp. Thiết kế của nó cho phép chất lỏng chảy tự do theo một hướng đồng thời tự động đóng khi dòng chảy ngược, ngăn chặn hiệu quả dòng chảy ngược của môi chất và đảm bảo an toàn cho hệ thống đường ống.

Van một chiều xoay UPVC/CPVC có cấu trúc nhỏ gọn, thiết kế nhẹ, lắp đặt và bảo trì dễ dàng. Thân van có độ bền cao đảm bảo sự ổn định và độ bền trong môi trường áp suất cao.

Liên hệ với chúng tôi

Trước：Máy trộn tĩnh loại SCH8O/DIN UPVC/CPVC SK
Kế tiếp：Van đáy bi SCH8O/DIN UPVC/CPVC

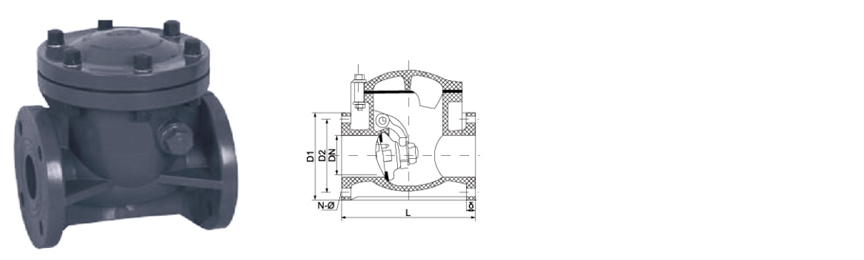

tham số ứng dụng Tiêu chuẩn kỹ thuật

KÍCH THƯỚC/NOM.		dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110	dn140	dn160	dn225	dn280	dn315
		(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300 )
		(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")	(6")	(8")	(10")	(12")
D1	DIN	105	115	145	145	160	180	197	215	250	280	340	390	440
	ANSI	98	108	117	128	155	178	192	229	254	284	343	406	481
	JIS	75	90	100	105	120	140	150	175	210	240	290	355	400
D2	DIN	75	85	100	110	125	145	160	180	210	240	295	350	400
	ANSI	70	79	89	98	121	140	152	191	216	241	298	362	432
	JIS	35	42.5	48.5	61	73	90	105	132	158	186	238	289	341
N-Φ	DIN	4-Φ14	4-Φ14	4-Φ18	4-Φ18	4-Φ18	4-Φ18	8-Φ18	8-Φ18	8-Φ18	8-Φ23	8-Φ23	2-Φ23	2-Φ23
	ANSI	4-Φ16	4-Φ16	4-Φ16	4-Φ16	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ22	8-Φ22	8-Φ22	2-Φ24	2-Φ24
	JIS	4-Φ15	4-Φ19	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ19	8-Φ19	8-Φ23	8-Φ23	2-Φ23	2-Φ25	6-Φ25
L		140	160	170	170	200	245	265	300	350	400	500	575	575
δ		15	15	16	16	20	22	22	22	24	26	28	30	30
Áp lực công việc (MPA)		0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6

SCH80 / DIN · HỖ TRỢ LÒ XO

Van một chiều xoay UPVC / CPVC

Một chiều · Đĩa xoay · Ngang hoặc dọc

Van một chiều xoay SCH80/DIN UPVC/CPVC là thiết bị kiểm soát dòng chảy một chiều được thiết kế cho các hệ thống chất lỏng ăn mòn và có độ tinh khiết cao. Được sản xuất theo tiêu chuẩn ASTM SCH80 và DIN, van này sử dụng đĩa có lò xo hỗ trợ xoay trên chốt bản lề để cho phép dòng chảy chuyển tiếp và tự động đóng lại khi dòng chảy đảo ngược. Thiết kế đĩa xoay giúp giảm áp suất thấp và phù hợp cho các ứng dụng có vận tốc dòng chảy khác nhau. Thân van có sẵn bằng nhựa UPVC dành cho dịch vụ hóa học thông thường và CPVC dành cho các ứng dụng có nhiệt độ cao lên tới 93°C. Phớt đàn hồi, có sẵn bằng EPDM, FKM hoặc PTFE, đảm bảo đóng kín không rò rỉ khi xảy ra dòng chảy ngược.

DN15–DN200

Cung cấp kích thước

PN10–PN16

Lớp áp lực

–20°C đến 93°C

nhiệt độ CPVC

Đĩa xoay

Cơ chế kiểm tra

Đĩa hỗ trợ lò xo

Phản ứng đóng nhanh ngăn chặn dòng chảy ngược. Lực lò xo được hiệu chỉnh để có chỗ ngồi chắc chắn ngay cả ở vận tốc thấp về phía trước.

Kháng hóa chất & nhiệt

UPVC và CPVC chống lại axit, bazơ và muối. CPVC mở rộng dịch vụ lên 93°C. Vật liệu đĩa và con dấu có thể lựa chọn cho hóa học cụ thể.

Giảm áp suất thấp

Đường dẫn đĩa xoay được sắp xếp hợp lý giúp giảm thiểu hạn chế dòng chảy, giảm mức tiêu thụ năng lượng và duy trì hiệu quả của dây chuyền.

Cài đặt ngang hoặc dọc

Định hướng linh hoạt cho hệ thống đường ống mới hoặc trang bị thêm. Lắp đặt theo chiều dọc yêu cầu hướng dòng chảy hướng lên.

Xây dựng

Thân hình UPVC · CPVC

Đĩa UPVC rắn · PTFE · SS304/316

Con dấu EPDM · FKM · PTFE

mùa xuân SS304 · SS316 (tráng)

Kết nối

Ổ cắm Xi măng dung môi · DIN/ANSI

Có ren NPT · BSPT

mặt bích DIN PN10/PN16 · ANSI 150

Tiêu chuẩn ASTM D2467 · DIN 8061/8062 · ISO 16137

Lựa chọn con dấu

EPDM Nước, axit nhẹ · Lên đến 80°C

FKM Dầu, hydrocarbon · Lên đến 90°C

PTFE Hóa chất mạnh · Lên đến 93°C

Xác minh tính tương thích với quá trình hóa học và nhiệt độ.

Cảnh quan ứng dụng

Hóa chất & Luyện kim

Chuyển axit · Định lượng xút · Dây chuyền ngâm chua

Điện tử & Bán dẫn

Nước siêu tinh khiết · Bùn CMP · Cung cấp hóa chất

Năng lượng & Quang điện

Chất điện phân pin · Khắc năng lượng mặt trời · Nước làm mát

Xử lý nước

Nước thải · Nước thấm RO · Khử muối

Dược phẩm & Thực phẩm

Nước DI · Hoàn trả CIP · Dây chuyền vệ sinh

Ô tô & Tổng hợp

Rửa bộ phận · Tuần hoàn sơn · Vòng làm mát

Hướng dẫn cài đặt

Định hướng: Mũi tên dòng chảy phải thẳng hàng với hướng dòng chảy thuận. Các đường ngang sử dụng sự đóng cửa được hỗ trợ bởi trọng lực. Đường thẳng đứng yêu cầu dòng chảy hướng lên.
Ống thẳng: Tối thiểu 5 đường kính ở thượng nguồn và 3 đường kính ở hạ lưu để đảm bảo dòng chảy ổn định.
Hàn dung môi: Sử dụng sơn lót và xi măng dành riêng cho UPVC hoặc CPVC. Cho phép thời gian chữa bệnh đầy đủ.
Có ren joints: Apply PTFE tape to male threads only. Hand-tighten plus 1–2 turns.
Kiểm tra: Định kỳ kiểm tra vòng đệm và đĩa xem có bị mòn hoặc bị ăn mòn bởi hóa chất không.

Hạn chế quan trọng

Nhiệt độ: UPVC tối đa 60°C · CPVC tối đa 93°C · Không vượt quá định mức kín.
Không được xếp hạng cho dịch vụ hơi nước. Tránh chu kỳ nhiệt nhanh và tăng áp suất.
Không dành cho môi trường khí - chỉ được thiết kế cho dịch vụ chất lỏng.
mùa xuân corrosion: Verify spring alloy compatibility with process chemistry.
Chất mài mòn: Hàm lượng chất rắn cao có thể làm hỏng bề mặt đĩa và vòng đệm.
Bảo vệ khỏi tia cực tím: Bảo quản và lắp đặt tránh ánh nắng trực tiếp hoặc phủ lớp phủ UV.

Câu hỏi thường gặp

Van một chiều xoay khác với van một chiều dạng bi như thế nào?

Van một chiều xoay sử dụng một đĩa có bản lề, mở ra theo dòng chảy thuận và đóng lại bằng trọng lực hoặc lực lò xo khi dòng chảy ngược lại. Nó cung cấp mức giảm áp suất thấp hơn và phù hợp với kích thước đường ống lớn hơn. Van một chiều dạng bi sử dụng một quả bóng có lò xo tựa vào vòng đệm, mang lại phản ứng đóng nhanh hơn và khả năng bịt kín tốt hơn ở vận tốc dòng chảy thấp.

Van này có thể lắp đặt theo đường thẳng đứng được không?

Có, van một chiều xoay có thể được lắp đặt trong đường ống thẳng đứng với hướng dòng chảy hướng lên. Đĩa có lò xo hỗ trợ đảm bảo đóng kín ngay cả khi lắp đặt theo chiều dọc. Cài đặt theo chiều ngang cũng được hỗ trợ và là cấu hình phổ biến nhất.

Điều gì gây ra tiếng kêu và làm thế nào nó có thể được giải quyết?

Hiện tượng rung lắc thường xảy ra khi tốc độ dòng chảy quá thấp, khiến đĩa dao động. Điều này có thể được giải quyết bằng cách tăng tốc độ dòng chảy, lắp lò xo nhẹ hơn hoặc chọn van có áp suất nứt thấp hơn. Dòng chảy dao động từ máy bơm pittông cũng có thể gây ra tiếng kêu.

Làm cách nào để chọn lực lò xo chính xác cho hệ thống của tôi?

Lựa chọn lực lò xo phụ thuộc vào tốc độ dòng chảy của hệ thống và áp suất ngược. Lò xo tiêu chuẩn phù hợp với hầu hết các ứng dụng. Đối với hệ thống dòng chảy thấp, có thể cần lò xo nhẹ hơn để cho phép đĩa mở hoàn toàn. Đối với các hệ thống có áp suất ngược cao, lò xo mạnh hơn sẽ đảm bảo đóng kín. Tham khảo biểu đồ lựa chọn lò xo của nhà sản xuất để biết kích thước cụ thể.

Các van một chiều xoay này được triển khai trên các ngành hóa chất, luyện kim, quang điện, hạt nhân, lithium, chất bán dẫn điện tử, thực phẩm, dược phẩm, ô tô và xử lý nước công nghiệp để xử lý chất lỏng axit-kiềm, nước siêu tinh khiết, nước uống được, nước cấp điện tử và đường ống nước thải công nghiệp.

Công ty

Công ty TNHH Đường ống Zheyi (Vũ Hán), Ltd.

ZHEYI Group Đúng Trung Quốc Van một chiều xoay SCH8O/DIN UPVC/CPVC Đối với ngành công nghiệp thực phẩm/ô tô/điện tử nhà cung cấp Và tùy chỉnh Van một chiều xoay SCH8O/DIN UPVC/CPVC Đối với ngành công nghiệp thực phẩm/ô tô/điện tử nhà máy. Chúng tôi được thành lập vào năm 2007, tập trung vào nghiên cứu và phát triển, sản xuất, bán hàng và dịch vụ ống công nghiệp CPVC và UPVC. Công ty đã đạt được một số chứng nhận, bao gồm giấy phép sản xuất thiết bị đặc biệt, giấy phép vệ sinh sản phẩm liên quan đến nước của Tỉnh Chiết Giang, chứng nhận hệ thống quản lý chất lượng IS09001, chứng nhận hệ thống quản lý môi trường IS014001 và chứng nhận hệ thống quản lý an toàn và sức khỏe nghề nghiệp IS045001. Công ty có hơn 50 quyền sở hữu trí tuệ độc lập và quyền xuất nhập khẩu tự vận hành. Để cung cấp các sản phẩm đa dạng và dịch vụ tốt hơn, công ty đã giới thiệu công nghệ tiên tiến, thiết bị gia công và nguyên liệu thô và hệ thống quản lý độc đáo từ Đức và Hoa Kỳ. Trong những năm qua, các sản phẩm của chúng tôi đã được sử dụng rộng rãi trong vận chuyển đường ống chất lỏng axit và kiềm, nước siêu tinh khiết, nước uống, nước tinh khiết cấp điện tử và nước thải công nghiệp trong các ngành công nghiệp hóa chất, luyện kim, quang điện, điện hạt nhân, pin lithium, chất bán dẫn điện tử, thực phẩm, y học, ô tô, xử lý nước công nghiệp và các ngành công nghiệp khác. Hiện nay, Tập đoàn ZHEYI đã thành lập hơn 30 công ty bán hàng trên toàn quốc và tất cả các loại sản phẩm đều được xuất khẩu sang Châu Âu, Châu Mỹ, Đông Nam Á và các quốc gia, khu vực khác, được khách hàng trong và ngoài nước ưa chuộng sâu sắc.

Giấy chứng nhận danh dự

Tin tức

Ống UPVC SCH 80 được sử dụng trong các ứng dụng công nghiệ...
Jul 30,2026
Bộ xử lý hóa chất, nhà điều hành xử lý nước và cơ sở công nghiệp chỉ định Ống nhựa UPVC SCH 80 bất cứ nơi nào hệ thống đường ống cần giữ áp suất bên trong cao hơn và chống lại sự tiếp xúc mạnh mẽ với hóa...
tìm hiểu thêm
Điều gì khiến ống UPVC SCH 80 trở thành sự lựa chọn đáng t...
Jul 23,2026
Ống UPVC SCH 80 được chế tạo với thành dày hơn ống SCH 40 ở cùng đường kính ngoài, giúp tăng mức áp suất và trở thành tiêu chuẩn cho các dây chuyền công nghiệp mang hóa chất ăn mòn, chất lỏng xử lý nóng và nước điề...
tìm hiểu thêm
Tại sao ống UPVC SCH 80 được sử dụng rộng rãi trong hệ thố...
Jul 16,2026
Độ dày của tường là thông số kỹ thuật duy nhất để phân biệt một đường ống được xếp hạng cho áp suất công nghiệp đòi hỏi khắt khe với một đường ống dành cho mục đích sử dụng dân dụng nhẹ. Ống nhựa UPVC SCH 80 ...
tìm hiểu thêm

Để lại tin nhắn

Kiểm soát chất lượng nghiêm ngặt

Tập đoàn ZHEYI tuân thủ nguyên tắc "chất lượng là trên hết", sử dụng thiết bị tiên tiến quốc tế và nguyên liệu thô chất lượng cao, kiểm soát chặt chẽ mọi khâu sản xuất và cam kết cung cấp các sản phẩm đường ống có hiệu suất tuyệt vời và vẻ ngoài tinh tế.

Công ty sử dụng thiết bị sản xuất tiên tiến nhất và vật liệu chất lượng cao, bao gồm Sekisui của Nhật Bản và Lubrizol của Hoa Kỳ. "ZHEYI" kết hợp hoàn hảo công nghệ sản xuất tinh tế với quản lý chuyên nghiệp và mỗi sản phẩm đều trải qua quá trình kiểm soát chất lượng nghiêm ngặt - từ sản xuất, kiểm tra đến giao hàng cuối cùng, đảm bảo sự kết hợp hoàn hảo giữa vẻ ngoài và chức năng.
Kiểm tra hiệu suất chính xác

Tại ZHEYI, mọi sản phẩm đều được chế tác tỉ mỉ, không chỉ chú trọng vào thiết kế thẩm mỹ tinh tế mà còn luôn cam kết về chất lượng nội tại tuyệt vời. Kiểm tra hiệu suất nghiêm ngặt đảm bảo sản phẩm có thể duy trì độ ổn định và độ bền ngay cả trong điều kiện khắc nghiệt.:

● Kiểm tra mật độ: Đo mật độ vật liệu để đảm bảo tính đồng nhất và ổn định của cấu trúc.
● Thử nghiệm nhiệt độ làm mềm Vicat: đánh giá mức độ làm mềm của vật liệu trong điều kiện nhiệt độ cao để đảm bảo khả năng chống biến dạng của sản phẩm trong nhiều môi trường khác nhau.
● Kiểm tra lò nướng: mô phỏng khả năng chịu nhiệt lâu dài và xác minh khả năng chịu nhiệt độ cao trong thời gian dài của sản phẩm.
● Thử nghiệm thủy tĩnh: Đánh giá độ bền của đường ống trong điều kiện áp suất cao để đảm bảo độ an toàn và độ tin cậy của sản phẩm.
● Thử nghiệm va đập bằng búa thả: Kiểm tra khả năng chống va đập của sản phẩm trong quá trình vận chuyển, lắp đặt và sử dụng hàng ngày.

Van một chiều xoay SCH8O/DIN UPVC/CPVC Kiến thức ngành

Cách chọn đúng Van một chiều xoay UPVC/CPVC ? Hướng dẫn kết hợp các thông số chính và điều kiện làm việc

Van một chiều xoay UPVC (polyvinyl clorua không dẻo) và CPVC (polyvinyl clorua clo hóa) được sử dụng rộng rãi trong nhiều ngành công nghiệp do khả năng chống ăn mòn tuyệt vời, thiết kế gọn nhẹ và tiết kiệm. Lựa chọn chính xác đòi hỏi phải xem xét toàn diện các đặc tính của phương tiện, điều kiện làm việc và hiệu suất của van để đảm bảo hoạt động ổn định lâu dài. Sau đây là các điểm lựa chọn chính và phân tích ứng dụng điển hình của ngành:

1. Loại phương tiện và khả năng tương thích hóa học
Vật liệu UPVC/CPVC có khả năng chịu axit, kiềm, muối và các môi trường ăn mòn khác nhau tốt, nhưng các ngành công nghiệp khác nhau có các yêu cầu khác nhau về độ tinh khiết của môi trường và khả năng kháng hóa chất:
Nước uống an toàn: Phải tuân thủ chứng nhận NSF/ANSI 61 để đảm bảo kết tủa không độc hại.
Xử lý nước công nghiệp: Áp dụng cho các hệ thống nước có chứa clo, chất keo tụ và các tác nhân hóa học khác.
Nước thải công nghiệp: Chống ăn mòn mạnh, có thể xử lý nước thải chứa axit, kiềm và kim loại nặng.
Chất bán dẫn điện tử: Cần có môi trường có độ tinh khiết cực cao và thành trong của van mịn và không có kết tủa.
Y học: Đáp ứng tiêu chuẩn FDA để tránh ô nhiễm nước dược phẩm hoặc chất lỏng có độ tinh khiết cao.

2. Phạm vi nhiệt độ và áp suất
UPVC: Nhiệt độ áp dụng 0°C~60°C, khả năng chịu nhiệt độ ngắn hạn có thể đạt tới 65°C, phù hợp với điều kiện nhiệt độ bình thường (chẳng hạn như hệ thống Nước uống).
CPVC: Khả năng chịu nhiệt độ cao hơn (-20°C~90°C), thích hợp với chất lỏng có nhiệt độ cao (như chất làm mát trong ngành Quang điện hoặc hệ thống tuần hoàn axit-bazơ trong Luyện kim).
Mức áp suất thường là PN10 ~ PN16, cần được chọn theo áp suất làm việc của hệ thống (chẳng hạn như điều kiện làm việc áp suất thấp của đường ống phụ trợ Năng lượng hạt nhân).

3. Đặc điểm dòng chảy và kích thước van
Van một chiều xoay dựa vào năng lượng chất lỏng để đóng và mở tự động, đồng thời phải đảm bảo áp suất đóng và mở tối thiểu (thường là 0,5 ~ 1 bar) để tránh bịt kín kém trong điều kiện áp suất thấp (chẳng hạn như dòng nước tốc độ thấp trong Xử lý nước công nghiệp).
Van đường kính lớn (DN50 trở lên) phù hợp với các tình huống dòng chảy cao (chẳng hạn như xả nước thải công nghiệp) và van đường kính nhỏ (DN15-DN40) phù hợp hơn cho các hệ thống chính xác (chẳng hạn như cung cấp nước siêu tinh khiết trong Chất bán dẫn điện tử).

4. Yêu cầu đặc biệt của ngành
Năng lượng hạt nhân: Nó phải đáp ứng các tiêu chuẩn lão hóa bức xạ và van phải có thiết kế bịt kín dự phòng.
Quang điện: Nó phải có khả năng chống ăn mòn chất làm mát ethylene glycol và có yêu cầu cao về độ ổn định khi vận hành ở nhiệt độ cao trong thời gian dài.
Luyện kim: CPVC đáng tin cậy hơn UPVC đối với axit, kiềm hoặc chất oxy hóa nồng độ cao.

5. Cân nhắc về lắp đặt và bảo trì
Khi lắp đặt theo chiều ngang, đảm bảo rằng hướng xoay của đĩa van phù hợp với chất lỏng; khi lắp đặt theo chiều dọc nên chọn loại van một chiều có lò xo trợ lực (như kiểu bố trí không gian nhỏ gọn trong ngành Y học).
Thường xuyên kiểm tra độ kín của đế van để tránh hiện tượng kẹt hạt (thường gặp trong nước thải công nghiệp có chứa tạp chất).
