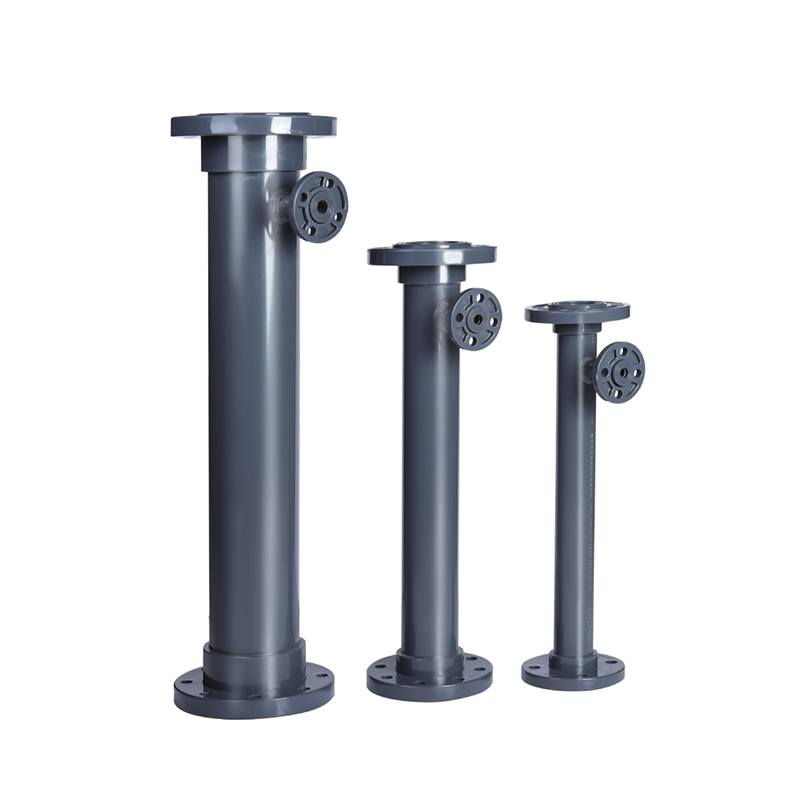

Máy trộn tĩnh loại SCH8O/DIN UPVC/CPVC SK

Máy trộn tĩnh loại UPVC/CPVC SK là thiết bị trộn chất lỏng hiệu suất cao được thiết kế cho các ứng dụng công nghiệp khác nhau. Nó đặc biệt thích hợp để xử lý nước, xử lý hóa chất, chế biến thực phẩm và dược phẩm, trộn hiệu quả các chất lỏng, khí và chất rắn khác nhau để đảm bảo tính nhất quán và đồng nhất của sản phẩm.

Thiết kế mô-đun của nó giúp đơn giản hóa việc lắp đặt và bảo trì, thích ứng với các yêu cầu về kích thước và dòng chảy khác nhau với tính linh hoạt cao.

Liên hệ với chúng tôi

Trước：Bộ lọc giỏ SCH8O/DIN UPVC/CPVC
Kế tiếp：Van một chiều xoay SCH8O/DIN UPVC/CPVC

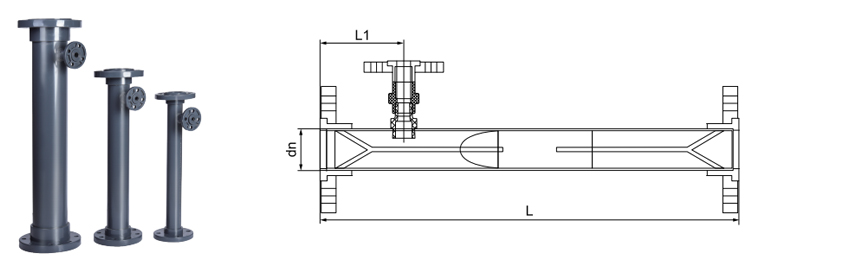

tham số ứng dụng Tiêu chuẩn kỹ thuật

dn	DN	L	L1	Cổng định lượng (mặc định 1)	Tốc độ dòng chảy (m/s)	Dòng chảy (m³/h)	Kiểu kết nối
63	50	500	100	dn20	<1	<6,84	mặt bích
75	65	600	100	dn20	<1	<11,88	mặt bích
90	80	650	100	dn20	<1	<18.08	mặt bích
110	100	700	110	dn20	<1	<28.08	mặt bích
140	125	900	130	dn25	<1	<43,92	mặt bích
160	150	1000	150	dn25	<1	<63,36	mặt bích
225	200	1300	190	dn32	<1	<108	mặt bích
280	250	1500	220	dn32	<1	<180	mặt bích
315	300	1600	240	dn32	<1	<262,8	mặt bích
355	350	1700	260	dn32	<	<360	mặt bích
400	400	2000	290	dn40	<1	<468	mặt bích

SCH80 / DIN · LOẠI SK

Máy trộn tĩnh UPVC / CPVC

Phần tử xoắn ốc · Trộn thụ động · Không có bộ phận chuyển động

Máy trộn tĩnh loại SCH80/DIN UPVC/CPVC SK là thiết bị trộn nội tuyến dành cho các hệ thống ăn mòn và có độ tinh khiết cao. Được xây dựng theo tiêu chuẩn ASTM SCH80 và DIN, nó sử dụng các phần tử xoắn ốc cố định để phân tách, xoay và kết hợp lại các luồng - mang lại sự pha trộn đồng nhất mà không có bộ phận chuyển động nào. Hình học SK hoạt động trên các chế độ dòng chảy tầng, chuyển tiếp và hỗn loạn. Thân máy là UPVC cho dịch vụ chung hoặc CPVC cho nhiệt độ lên tới 93°C. Các bộ phận phù hợp với chất liệu thân máy để có khả năng tương thích hóa học hoàn toàn. Các ứng dụng bao gồm pha loãng axit, pha trộn nước siêu tinh khiết, điều chỉnh độ pH, trộn polymer và định lượng hóa chất.

DN15–DN200 Kích cỡ

PN10–PN16 Áp lực

–20°C đến 93°C Phạm vi CPVC

SK xoắn ốc Yếu tố

Không có bộ phận chuyển động

Không có vòng đệm, vòng bi hoặc bộ phận quay. Loại bỏ chi phí hao mòn và bảo trì.

Đồng nhất hoàn toàn

Các phần tử xoắn ốc phân chia và kết hợp lại dòng chảy liên tục trên toàn bộ mặt cắt ống.

Hoạt động năng lượng thấp

Hình dạng phần tử được tối ưu hóa giúp giảm thiểu sự sụt giảm áp suất trong khi vẫn duy trì hiệu quả trộn.

Độ trơ hóa học

UPVC và CPVC chống lại axit, bazơ và muối. CPVC xử lý liên tục ở 93°C.

Thông số kỹ thuật

Thân hình UPVC · CPVC

Yếu tố UPVC · CPVC · PTFE

Loại phần tử SK xoắn ốc · 4–6 mỗi nhà

Kết nối Ổ cắm · Mặt bích · Có ren

Tiêu chuẩn ASTM D2467 · DIN 8061/8062

Dữ liệu hiệu suất

Chế độ dòng chảy Tầng · Chuyển tiếp · Hỗn loạn

Độ dài phần tử ID ống 1,5 ×

Yếu tố per mixer 4 đến 12 (tùy chỉnh)

dP điển hình 0,2 – 1,0 thanh

Nhiều yếu tố hơn làm tăng cường độ trộn và giảm áp suất. Tham khảo ý kiến nhà máy để định cỡ.

Lĩnh vực ứng dụng

Hóa chất Pha loãng axit · Điều chỉnh độ pH · Pha trộn polymer

Chất bán dẫn Trộn UPW · Trộn hóa chất trên bàn ướt

năng lượng Chất điện phân · Etchant · Điều hòa chất làm mát

Nước Chất keo tụ · Chất khử trùng · Trung hòa

Dược phẩm Nước DI · CIP · Đồng nhất thành phần

ô tô Phụ gia · Sơn · Trộn chất làm mát

Hướng dẫn cài đặt

Bất kỳ định hướng nào. Mũi tên dòng chảy phải thẳng hàng với hướng.
Cho phép đường kính ống 3–5 chạy thẳng ngược dòng.
Mối hàn dung môi: sử dụng đúng loại sơn lót và xi măng phù hợp với vật liệu.
Bu lông mặt bích: mô-men xoắn đều đến 15–20 Nm với miếng đệm toàn mặt.
Kiểm tra các bộ phận xem có bị bám bẩn hoặc hư hỏng trong quá trình bảo trì định kỳ không.

Giới hạn hoạt động

UPVC: tối đa 60°C · CPVC: tối đa 93°C · PTFE: tối đa 120°C.
Không dành cho dịch vụ hơi nước. Tránh thay đổi nhiệt độ nhanh chóng.
Chất rắn >5% theo thể tích cần được xem xét tại nhà máy.
Số Reynolds tối thiểu cần thiết để trộn tầng.
Tiếp xúc với tia cực tím: sử dụng nhựa ổn định hoặc phủ lớp phủ bảo vệ.

Câu hỏi thường gặp

Tôi cần bao nhiêu yếu tố?

Dòng chảy tầng yêu cầu 6–12 phần tử. Dòng chảy rối cần 4–6. Chất lỏng có độ nhớt cao cần nhiều hơn. Cung cấp dữ liệu về lưu lượng và độ nhớt của bạn để đưa ra đề xuất tùy chỉnh.

Tôi có thể mong đợi mức giảm áp suất nào?

Thông thường là 0,2–1,0 bar tùy thuộc vào lưu lượng, độ nhớt và số lượng nguyên tố. Sử dụng công cụ định cỡ của chúng tôi hoặc liên hệ với chúng tôi để cung cấp các điều kiện quy trình của bạn để tính toán chính xác.

Nó có thể xử lý chất lỏng mài mòn?

Chất rắn vừa phải có thể chấp nhận được. Phương tiện mài mòn làm tăng tốc độ mài mòn. Đối với những trường hợp như vậy, nên sử dụng CPVC với các phần tử PTFE. Đối với chất rắn >5%, hãy tham khảo ý kiến của chúng tôi để biết dữ liệu về độ mài mòn và các tùy chọn vật liệu.

Làm thế nào để làm sạch nếu bị bẩn?

Rửa sạch bằng dung môi tương thích để loại bỏ cặn bẩn nhẹ. Đối với sự tích tụ nặng, hãy tháo rời và làm sạch cơ học các bộ phận xoắn ốc. Kiểm tra thường xuyên ngăn ngừa sự tích tụ quá mức.

Công ty

Công ty TNHH Đường ống Zheyi (Vũ Hán), Ltd.

ZHEYI Group Đúng Trung Quốc Máy trộn tĩnh loại SCH8O/DIN UPVC/CPVC SK Đối với ngành công nghiệp thực phẩm/ô tô/điện tử nhà cung cấp Và tùy chỉnh Máy trộn tĩnh loại SCH8O/DIN UPVC/CPVC SK Đối với ngành công nghiệp thực phẩm/ô tô/điện tử nhà máy. Chúng tôi được thành lập vào năm 2007, tập trung vào nghiên cứu và phát triển, sản xuất, bán hàng và dịch vụ ống công nghiệp CPVC và UPVC. Công ty đã đạt được một số chứng nhận, bao gồm giấy phép sản xuất thiết bị đặc biệt, giấy phép vệ sinh sản phẩm liên quan đến nước của Tỉnh Chiết Giang, chứng nhận hệ thống quản lý chất lượng IS09001, chứng nhận hệ thống quản lý môi trường IS014001 và chứng nhận hệ thống quản lý an toàn và sức khỏe nghề nghiệp IS045001. Công ty có hơn 50 quyền sở hữu trí tuệ độc lập và quyền xuất nhập khẩu tự vận hành. Để cung cấp các sản phẩm đa dạng và dịch vụ tốt hơn, công ty đã giới thiệu công nghệ tiên tiến, thiết bị gia công và nguyên liệu thô và hệ thống quản lý độc đáo từ Đức và Hoa Kỳ. Trong những năm qua, các sản phẩm của chúng tôi đã được sử dụng rộng rãi trong vận chuyển đường ống chất lỏng axit và kiềm, nước siêu tinh khiết, nước uống, nước tinh khiết cấp điện tử và nước thải công nghiệp trong các ngành công nghiệp hóa chất, luyện kim, quang điện, điện hạt nhân, pin lithium, chất bán dẫn điện tử, thực phẩm, y học, ô tô, xử lý nước công nghiệp và các ngành công nghiệp khác. Hiện nay, Tập đoàn ZHEYI đã thành lập hơn 30 công ty bán hàng trên toàn quốc và tất cả các loại sản phẩm đều được xuất khẩu sang Châu Âu, Châu Mỹ, Đông Nam Á và các quốc gia, khu vực khác, được khách hàng trong và ngoài nước ưa chuộng sâu sắc.

Giấy chứng nhận danh dự

Tin tức

Ống UPVC SCH 80 được sử dụng trong các ứng dụng công nghiệ...
Jul 30,2026
Bộ xử lý hóa chất, nhà điều hành xử lý nước và cơ sở công nghiệp chỉ định Ống nhựa UPVC SCH 80 bất cứ nơi nào hệ thống đường ống cần giữ áp suất bên trong cao hơn và chống lại sự tiếp xúc mạnh mẽ với hóa...
tìm hiểu thêm
Điều gì khiến ống UPVC SCH 80 trở thành sự lựa chọn đáng t...
Jul 23,2026
Ống UPVC SCH 80 được chế tạo với thành dày hơn ống SCH 40 ở cùng đường kính ngoài, giúp tăng mức áp suất và trở thành tiêu chuẩn cho các dây chuyền công nghiệp mang hóa chất ăn mòn, chất lỏng xử lý nóng và nước điề...
tìm hiểu thêm
Tại sao ống UPVC SCH 80 được sử dụng rộng rãi trong hệ thố...
Jul 16,2026
Độ dày của tường là thông số kỹ thuật duy nhất để phân biệt một đường ống được xếp hạng cho áp suất công nghiệp đòi hỏi khắt khe với một đường ống dành cho mục đích sử dụng dân dụng nhẹ. Ống nhựa UPVC SCH 80 ...
tìm hiểu thêm

Để lại tin nhắn

Kiểm soát chất lượng nghiêm ngặt

Tập đoàn ZHEYI tuân thủ nguyên tắc "chất lượng là trên hết", sử dụng thiết bị tiên tiến quốc tế và nguyên liệu thô chất lượng cao, kiểm soát chặt chẽ mọi khâu sản xuất và cam kết cung cấp các sản phẩm đường ống có hiệu suất tuyệt vời và vẻ ngoài tinh tế.

Công ty sử dụng thiết bị sản xuất tiên tiến nhất và vật liệu chất lượng cao, bao gồm Sekisui của Nhật Bản và Lubrizol của Hoa Kỳ. "ZHEYI" kết hợp hoàn hảo công nghệ sản xuất tinh tế với quản lý chuyên nghiệp và mỗi sản phẩm đều trải qua quá trình kiểm soát chất lượng nghiêm ngặt - từ sản xuất, kiểm tra đến giao hàng cuối cùng, đảm bảo sự kết hợp hoàn hảo giữa vẻ ngoài và chức năng.
Kiểm tra hiệu suất chính xác

Tại ZHEYI, mọi sản phẩm đều được chế tác tỉ mỉ, không chỉ chú trọng vào thiết kế thẩm mỹ tinh tế mà còn luôn cam kết về chất lượng nội tại tuyệt vời. Kiểm tra hiệu suất nghiêm ngặt đảm bảo sản phẩm có thể duy trì độ ổn định và độ bền ngay cả trong điều kiện khắc nghiệt.:

● Kiểm tra mật độ: Đo mật độ vật liệu để đảm bảo tính đồng nhất và ổn định của cấu trúc.
● Thử nghiệm nhiệt độ làm mềm Vicat: đánh giá mức độ làm mềm của vật liệu trong điều kiện nhiệt độ cao để đảm bảo khả năng chống biến dạng của sản phẩm trong nhiều môi trường khác nhau.
● Kiểm tra lò nướng: mô phỏng khả năng chịu nhiệt lâu dài và xác minh khả năng chịu nhiệt độ cao trong thời gian dài của sản phẩm.
● Thử nghiệm thủy tĩnh: Đánh giá độ bền của đường ống trong điều kiện áp suất cao để đảm bảo độ an toàn và độ tin cậy của sản phẩm.
● Thử nghiệm va đập bằng búa thả: Kiểm tra khả năng chống va đập của sản phẩm trong quá trình vận chuyển, lắp đặt và sử dụng hàng ngày.

Máy trộn tĩnh loại SCH8O/DIN UPVC/CPVC SK Kiến thức ngành

So sánh hiệu suất và sự khác biệt về môi trường áp dụng của Máy trộn tĩnh UPVC và CPVC

Máy trộn tĩnh (loại SK) được sử dụng rộng rãi trong các lĩnh vực hóa học, xử lý nước và công nghiệp có độ tinh khiết cao, và việc lựa chọn vật liệu (UPVC hoặc CPVC) ảnh hưởng trực tiếp đến khả năng chống ăn mòn, khả năng chịu nhiệt độ và tuổi thọ của nó. Sau đây là so sánh hiệu suất của hai vật liệu và phân tích các ứng dụng điển hình của ngành:

1. So sánh độ kháng hóa chất
UPVC (polyvinyl clorua không dẻo):
Nó có khả năng chống chịu tuyệt vời với các dung dịch axit, kiềm và muối (như axit clohydric, axit sulfuric, natri hypoclorit, v.v.), nhưng dễ bị ăn mòn bởi một số dung môi hữu cơ (như xeton và hydrocacbon thơm).

Các ngành công nghiệp áp dụng:
Xử lý nước công nghiệp (nước làm mát, nước tuần hoàn điều chỉnh pH).
Nước uống: dùng để khử trùng bằng clo và trộn chất keo tụ, phù hợp với tiêu chuẩn vệ sinh.
Nước thải công nghiệp: trung hòa nước thải có tính axit/kiềm.

CPVC (polyvinyl clorua clo hóa):
Thông qua xử lý bằng clo, khả năng kháng hóa chất được cải thiện và nó có thể chịu được nồng độ axit và kiềm cao hơn cũng như một số dung môi hữu cơ (chẳng hạn như rượu nồng độ thấp).

Các ngành công nghiệp áp dụng:
Chất bán dẫn điện tử: Cung cấp hỗn hợp các hóa chất có độ tinh khiết cao (chẳng hạn như dung dịch ăn mòn).
Y học: Xử lý môi trường ăn mòn trong điều chế thuốc dạng lỏng.
Quang điện: Hệ thống trộn chất lỏng làm sạch axit.

2. Sự khác biệt về khả năng chịu nhiệt độ
UPVC:
Nhiệt độ áp dụng dài hạn 60°C, đỉnh ngắn hạn 80°C, thích hợp với điều kiện nhiệt độ bình thường.

Các tình huống điển hình:
Nước uống an toàn: Định lượng và pha trộn ở nhiệt độ bình thường.
Luyện kim: Tiền xử lý chất thải tẩy rửa ở nhiệt độ thấp.

CPVC:
Chịu nhiệt độ lâu dài lên tới 90°C, chịu được nhiệt độ ngắn hạn 110°C, thích hợp với môi trường có nhiệt độ cao.

Các tình huống điển hình:
Nhà máy điện hạt nhân: Trộn phụ gia hóa học trong hệ thống nước làm mát nhiệt độ cao.
Phần nhiệt độ cao của nước thải công nghiệp: chẳng hạn như xử lý đồng nhất chất lỏng thải axit và kiềm nóng.

3. Độ bền cơ học và tuổi thọ
UPVC:
Giá thành thấp nhưng khả năng chống va đập yếu, phù hợp với môi trường áp suất thấp, rung động phi cơ học (như hệ thống định lượng nhà máy nước).

CPVC:
Độ cứng cao hơn và khả năng chống rão cao hơn, phù hợp với điều kiện áp suất cao hoặc rung động (chẳng hạn như đường ống phân phối hóa chất áp suất cao trong các nhà máy bán dẫn).

4. Khuyến nghị lựa chọn ngành
Các lĩnh vực ưu tiên UPVC:
Xử lý nước ở nhiệt độ phòng và có độ ăn mòn yếu (như nước uống, nước tuần hoàn công nghiệp) và tiền xử lý nước thải luyện kim.
Các lĩnh vực bắt buộc phải sử dụng CPVC:
Nhiệt độ cao (chẳng hạn như hệ thống làm mát nhà máy điện hạt nhân), độ ăn mòn cao (chẳng hạn như dung dịch ăn mòn bán dẫn) và trộn dung môi hữu cơ (chẳng hạn như tổng hợp trung gian dược phẩm).
