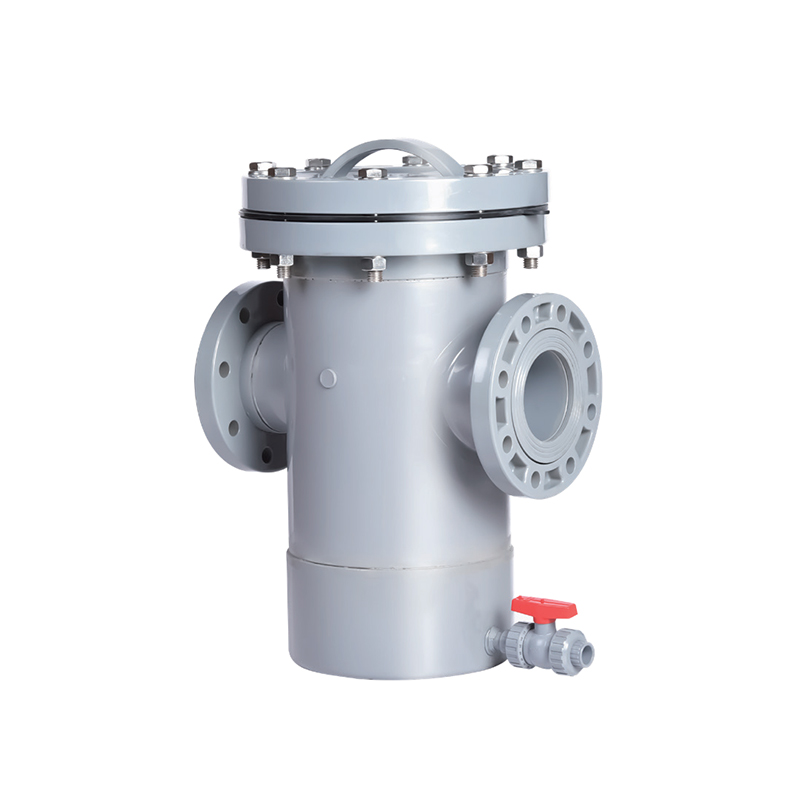

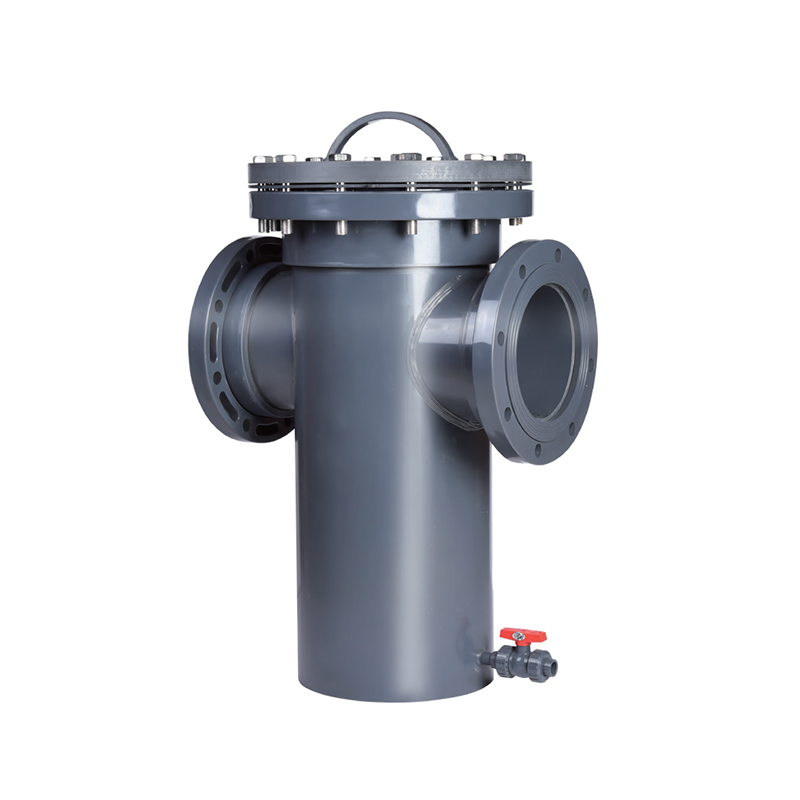

Bộ lọc giỏ SCH8O/DIN UPVC/CPVC

Bộ lọc giỏ UPVC/CPVC là thiết bị lọc hiệu quả cao được sử dụng rộng rãi trong xử lý nước, xử lý hóa chất, thực phẩm và các lĩnh vực công nghiệp khác. Thiết kế độc đáo của nó loại bỏ hiệu quả các tạp chất và các hạt rắn khỏi chất lỏng, đảm bảo hệ thống hoạt động bình thường.

Bộ lọc có màn hình bộ lọc nhiều lớp, cho phép người dùng lựa chọn độ chính xác lọc khác nhau dựa trên nhu cầu thực tế, nâng cao hiệu quả lọc và kéo dài tuổi thọ của thiết bị. Việc bảo trì và vệ sinh rất đơn giản, người dùng chỉ cần định kỳ tháo giỏ lọc ra để vệ sinh, giảm chi phí bảo trì và khối lượng công việc.

Liên hệ với chúng tôi

Trước：UPVC/CPVC van khí nén
Kế tiếp：Máy trộn tĩnh loại SCH8O/DIN UPVC/CPVC SK

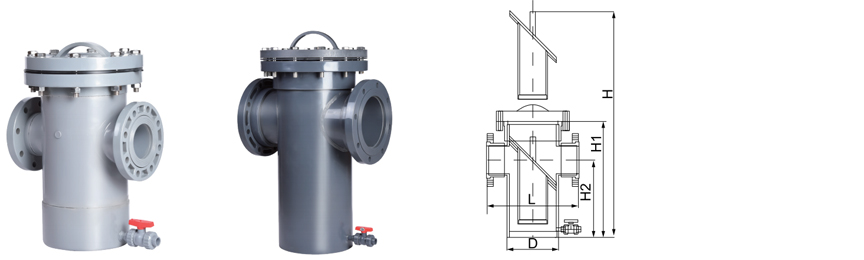

tham số ứng dụng Tiêu chuẩn kỹ thuật

dn	DN	L	H	H1	D	Thoát nước
20	15	180	475	260	75	dn20
25	20	80	475	260	75	dn20
32	25	180	475	260	90	dn20
40	32	200	490	270	90	dn25
50	40	260	555	300	110	dn25
63	50	260	555	300	110	dn25
75	65	330	665	360	140	dn32
90	80	340	735	400	160	dn32
110	100	400	835	470	225	dn32
140	125	480	985	550	280	dn40
160	150	500	1145	630	280	dn40
225	200	560	435	780	315	dn50
280	250	660	1725	930	400	dn50
315	300	750	2245	1200	450	dn63

SCH80 / DIN · LỌC TRỰC TUYẾN

Bộ lọc giỏ UPVC / CPVC

Giỏ có thể tháo rời · Đục lỗ hoặc lưới · Nắp mở nhanh

Bộ lọc giỏ SCH80/DIN UPVC/CPVC là bộ lọc nội tuyến được thiết kế để loại bỏ chất rắn lơ lửng khỏi dòng chất lỏng ăn mòn và có độ tinh khiết cao. Được sản xuất theo tiêu chuẩn ASTM SCH80 và DIN, bộ lọc này sử dụng giỏ lưới hoặc đục lỗ có thể tháo rời để giữ các hạt trong khi cho phép dòng chảy liên tục. Giỏ có thể được tiếp cận thông qua nắp mở nhanh, cho phép làm sạch hoặc thay thế nhanh chóng mà không cần tháo dỡ đường ống. Thân bộ lọc có sẵn bằng nhựa UPVC dành cho dịch vụ hóa học thông thường và CPVC dành cho nhiệt độ cao lên tới 93°C. Giỏ có thể được chỉ định bằng vật liệu nhựa nhiệt dẻo hoặc kim loại phù hợp tùy thuộc vào ứng dụng. Bộ lọc này được sử dụng rộng rãi để bảo vệ máy bơm, van và thiết bị hạ lưu khỏi hư hỏng do mài mòn và tắc nghẽn.

DN25–DN200 Phạm vi kích thước

PN10–PN16 Đánh giá áp suất

–20°C đến 93°C Phạm vi CPVC

Loại giỏ đục lỗ / lưới

Giỏ có thể tháo rời

Trích xuất và làm sạch mà không cần tháo thân bộ lọc ra khỏi đường ống, giảm thời gian dừng bảo trì.

Kháng hóa chất

Thân UPVC và CPVC chống lại axit, bazơ và muối. CPVC mở rộng dịch vụ lên 93°C.

Giảm áp suất thấp

Diện tích giỏ mở lớn giảm thiểu hạn chế dòng chảy, giảm năng lượng bơm trong khi vẫn duy trì khả năng thu giữ hạt.

Lọc đa năng

Giỏ đục lỗ để lọc thô hoặc giỏ lưới để lọc tinh. Kích thước tùy chỉnh có sẵn.

Xây dựng

Thân hình UPVC · CPVC

Giỏ UPVC · CPVC · SS304 · SS316

Con dấu bìa EPDM · FKM · PTFE

Kết nối Ổ cắm · Mặt bích · Có ren

Lọc

đục lỗ Lỗ 0,5–10 mm

Lưới 20–200 lưới

tùy chỉnh Có rãnh · Dây nêm

Giỏ volume 0,5–15 L (tùy thuộc vào kích cỡ)

Tiêu chuẩn

ASTM D2467 (SCH80)

DIN 8061/8062

Áp lực PN10–PN16

Nhiệt độ UPVC 60°C · CPVC 93°C

Kịch bản ứng dụng

01 Hóa chất Bảo vệ máy bơm khỏi cặn và mảnh vụn trong đường truyền axit

02 Chất bán dẫn Đánh bóng UPW và loại bỏ hạt trong băng ghế ướt

03 năng lượng Lọc chất làm mát và lọc chất điện phân trong sản xuất pin

04 Nước Sàng lọc nước thải và tiền xử lý RO

05 Dược phẩm Bảo vệ vòng lặp nước và CIP DI

06 ô tô Lọc sơn, nước làm mát và rửa các bộ phận

Hướng dẫn cài đặt

Lắp đặt với buồng giỏ hướng xuống dưới hoặc theo chiều ngang. Mũi tên dòng chảy phải thẳng hàng.
Dành đủ không gian để loại bỏ giỏ. Khoảng trống tối thiểu bằng chiều dài giỏ.
Sử dụng sơn lót và xi măng dành riêng cho UPVC hoặc CPVC cho các mối hàn bằng dung môi.
Bu lông mặt bích: sử dụng gioăng kín toàn mặt. Mô-men xoắn đều đến 15–20 Nm theo đường chéo.
Kiểm tra giỏ xem có bị hư hỏng trước khi lắp đặt không. Đảm bảo chỗ ngồi thích hợp trong nhà ở.

Giới hạn tới hạn

Nhiệt độ: UPVC 60°C max · CPVC 93°C max. Basket may have lower limit.
Không vượt quá áp suất định mức. Áp suất chênh lệch tăng khi tải giỏ.
Theo dõi sụt áp. Làm sạch giỏ khi dP vượt quá 0,5 bar.
Xác minh tính tương thích của vật liệu giỏ với quá trình hóa học.
Sử dụng nhựa ổn định tia cực tím hoặc lớp phủ bảo vệ để lắp đặt ngoài trời.

Câu hỏi thường gặp

Tôi nên vệ sinh giỏ bao lâu một lần?

Tần suất làm sạch phụ thuộc vào lượng chất rắn và tốc độ dòng chảy. Theo dõi chênh lệch áp suất trên bộ lọc. Khi chênh lệch áp suất đạt 0,3–0,5 bar so với giá trị sạch, cần tháo giỏ ra và làm sạch. Trong các ứng dụng có hàm lượng chất rắn cao, có thể cần phải kiểm tra hàng ngày.

Sự khác biệt giữa giỏ đục lỗ và lưới là gì?

Giỏ đục lỗ có lỗ khoan và được sử dụng để lọc thô (2–10 mm). Giỏ lưới sử dụng vải dây dệt và cung cấp khả năng lọc tốt hơn (20–200 lưới). Giỏ lưới mang lại hiệu quả lọc cao hơn nhưng có độ giảm áp suất cao hơn. Lựa chọn phụ thuộc vào kích thước hạt và tổn thất áp suất cho phép.

Sau này có thể thay giỏ bằng loại khác được không?

Có, giỏ có thể hoán đổi cho nhau. Bạn có thể chuyển đổi giữa giỏ đục lỗ và giỏ lưới khi yêu cầu của quy trình thay đổi. Đảm bảo giỏ thay thế có cùng kích thước tổng thể và bề mặt bịt kín để duy trì hiệu suất lọc và phù hợp.

Điều gì xảy ra nếu giỏ bị tắc hoàn toàn?

Giỏ bị tắc hoàn toàn sẽ khiến áp suất giảm nhanh chóng. Thân bộ lọc bao gồm cơ chế bỏ qua hoặc giảm áp trong một số cấu hình. Tuy nhiên, hoạt động liên tục ở điều kiện dP cao có thể làm hỏng giỏ hoặc gây ra tình trạng thiếu dòng chảy. Nên theo dõi và vệ sinh thường xuyên để ngăn ngừa tình trạng này.

Công ty

Công ty TNHH Đường ống Zheyi (Vũ Hán), Ltd.

ZHEYI Group Đúng Trung Quốc Bộ lọc giỏ SCH8O/DIN UPVC/CPVC Đối với ngành công nghiệp thực phẩm/ô tô/điện tử nhà cung cấp Và tùy chỉnh Bộ lọc giỏ SCH8O/DIN UPVC/CPVC Đối với ngành công nghiệp thực phẩm/ô tô/điện tử nhà máy. Chúng tôi được thành lập vào năm 2007, tập trung vào nghiên cứu và phát triển, sản xuất, bán hàng và dịch vụ ống công nghiệp CPVC và UPVC. Công ty đã đạt được một số chứng nhận, bao gồm giấy phép sản xuất thiết bị đặc biệt, giấy phép vệ sinh sản phẩm liên quan đến nước của Tỉnh Chiết Giang, chứng nhận hệ thống quản lý chất lượng IS09001, chứng nhận hệ thống quản lý môi trường IS014001 và chứng nhận hệ thống quản lý an toàn và sức khỏe nghề nghiệp IS045001. Công ty có hơn 50 quyền sở hữu trí tuệ độc lập và quyền xuất nhập khẩu tự vận hành. Để cung cấp các sản phẩm đa dạng và dịch vụ tốt hơn, công ty đã giới thiệu công nghệ tiên tiến, thiết bị gia công và nguyên liệu thô và hệ thống quản lý độc đáo từ Đức và Hoa Kỳ. Trong những năm qua, các sản phẩm của chúng tôi đã được sử dụng rộng rãi trong vận chuyển đường ống chất lỏng axit và kiềm, nước siêu tinh khiết, nước uống, nước tinh khiết cấp điện tử và nước thải công nghiệp trong các ngành công nghiệp hóa chất, luyện kim, quang điện, điện hạt nhân, pin lithium, chất bán dẫn điện tử, thực phẩm, y học, ô tô, xử lý nước công nghiệp và các ngành công nghiệp khác. Hiện nay, Tập đoàn ZHEYI đã thành lập hơn 30 công ty bán hàng trên toàn quốc và tất cả các loại sản phẩm đều được xuất khẩu sang Châu Âu, Châu Mỹ, Đông Nam Á và các quốc gia, khu vực khác, được khách hàng trong và ngoài nước ưa chuộng sâu sắc.

Giấy chứng nhận danh dự

Tin tức

Ống UPVC SCH 80 được sử dụng trong các ứng dụng công nghiệ...
Jul 30,2026
Bộ xử lý hóa chất, nhà điều hành xử lý nước và cơ sở công nghiệp chỉ định Ống nhựa UPVC SCH 80 bất cứ nơi nào hệ thống đường ống cần giữ áp suất bên trong cao hơn và chống lại sự tiếp xúc mạnh mẽ với hóa...
tìm hiểu thêm
Điều gì khiến ống UPVC SCH 80 trở thành sự lựa chọn đáng t...
Jul 23,2026
Ống UPVC SCH 80 được chế tạo với thành dày hơn ống SCH 40 ở cùng đường kính ngoài, giúp tăng mức áp suất và trở thành tiêu chuẩn cho các dây chuyền công nghiệp mang hóa chất ăn mòn, chất lỏng xử lý nóng và nước điề...
tìm hiểu thêm
Tại sao ống UPVC SCH 80 được sử dụng rộng rãi trong hệ thố...
Jul 16,2026
Độ dày của tường là thông số kỹ thuật duy nhất để phân biệt một đường ống được xếp hạng cho áp suất công nghiệp đòi hỏi khắt khe với một đường ống dành cho mục đích sử dụng dân dụng nhẹ. Ống nhựa UPVC SCH 80 ...
tìm hiểu thêm

Để lại tin nhắn

Kiểm soát chất lượng nghiêm ngặt

Tập đoàn ZHEYI tuân thủ nguyên tắc "chất lượng là trên hết", sử dụng thiết bị tiên tiến quốc tế và nguyên liệu thô chất lượng cao, kiểm soát chặt chẽ mọi khâu sản xuất và cam kết cung cấp các sản phẩm đường ống có hiệu suất tuyệt vời và vẻ ngoài tinh tế.

Công ty sử dụng thiết bị sản xuất tiên tiến nhất và vật liệu chất lượng cao, bao gồm Sekisui của Nhật Bản và Lubrizol của Hoa Kỳ. "ZHEYI" kết hợp hoàn hảo công nghệ sản xuất tinh tế với quản lý chuyên nghiệp và mỗi sản phẩm đều trải qua quá trình kiểm soát chất lượng nghiêm ngặt - từ sản xuất, kiểm tra đến giao hàng cuối cùng, đảm bảo sự kết hợp hoàn hảo giữa vẻ ngoài và chức năng.
Kiểm tra hiệu suất chính xác

Tại ZHEYI, mọi sản phẩm đều được chế tác tỉ mỉ, không chỉ chú trọng vào thiết kế thẩm mỹ tinh tế mà còn luôn cam kết về chất lượng nội tại tuyệt vời. Kiểm tra hiệu suất nghiêm ngặt đảm bảo sản phẩm có thể duy trì độ ổn định và độ bền ngay cả trong điều kiện khắc nghiệt.:

● Kiểm tra mật độ: Đo mật độ vật liệu để đảm bảo tính đồng nhất và ổn định của cấu trúc.
● Thử nghiệm nhiệt độ làm mềm Vicat: đánh giá mức độ làm mềm của vật liệu trong điều kiện nhiệt độ cao để đảm bảo khả năng chống biến dạng của sản phẩm trong nhiều môi trường khác nhau.
● Kiểm tra lò nướng: mô phỏng khả năng chịu nhiệt lâu dài và xác minh khả năng chịu nhiệt độ cao trong thời gian dài của sản phẩm.
● Thử nghiệm thủy tĩnh: Đánh giá độ bền của đường ống trong điều kiện áp suất cao để đảm bảo độ an toàn và độ tin cậy của sản phẩm.
● Thử nghiệm va đập bằng búa thả: Kiểm tra khả năng chống va đập của sản phẩm trong quá trình vận chuyển, lắp đặt và sử dụng hàng ngày.

Bộ lọc giỏ SCH8O/DIN UPVC/CPVC Kiến thức ngành

Vai trò then chốt của Bộ lọc giỏ UPVC/CPVC trong mạ điện và xử lý nước thải hóa học

Bộ lọc giỏ UPVC (polyvinyl clorua không dẻo) và CPVC (polyvinyl clorua clo hóa) đóng vai trò quan trọng trong mạ điện, xử lý nước thải hóa học và nhiều lĩnh vực công nghiệp quan trọng do khả năng chống ăn mòn tuyệt vời, độ bền cơ học cao và hiệu quả chi phí. Sau đây là các kịch bản ứng dụng cốt lõi và phân tích giá trị của nó:

1. Công nghiệp mạ điện: lọc hiệu quả nước thải kim loại nặng
Nước thải mạ điện chứa hàm lượng kim loại nặng cao (như crom, niken, đồng,…). Bộ lọc giỏ UPVC/CPVC có thể chịu được axit mạnh (như axit sulfuric, axit clohydric) và môi trường kiềm mạnh, ngăn chặn hiệu quả các hạt lơ lửng và tạp chất dung dịch mạ, đảm bảo hệ thống xử lý nước thải hoạt động ổn định và bảo vệ thiết bị tách màng hoặc trao đổi ion tiếp theo.

2. Xử lý nước thải bằng hóa chất: chống ăn mòn và tuổi thọ cao
Nước thải hóa học có thành phần phức tạp (như dung môi hữu cơ và chất oxy hóa mạnh). Vật liệu CPVC hoạt động tốt ở nhiệt độ cao (lên đến 90°C) và môi trường ăn mòn. Chúng thích hợp cho việc xử lý trước trong ngành thuốc trừ sâu, thuốc nhuộm, hóa dầu và các ngành công nghiệp khác để giảm nguy cơ tắc nghẽn đường ống và máy bơm.

3. Các ứng dụng chủ chốt liên ngành
Quang điện: Lọc bột silicon và cặn hóa chất trong chất lỏng khắc để đảm bảo độ tinh khiết của quá trình sản xuất pin mặt trời.
Chất bán dẫn điện tử: Loại bỏ các hạt trong nước siêu tinh khiết để ngăn ngừa ô nhiễm tấm bán dẫn.
Năng lượng hạt nhân: Được sử dụng để kiểm soát hạt trong hệ thống nước làm mát, UPVC biến tính chống bức xạ đáp ứng các tiêu chuẩn an toàn đặc biệt.
Luyện kim: Lọc oxit kim loại trong nước thải tẩy rửa để thu hồi các thành phần có giá trị.
Y học: Đảm bảo vi sinh vật và chất dạng hạt đáp ứng tiêu chuẩn trong hệ thống nước tinh khiết dược phẩm.
Xử lý nước công nghiệp: Bảo vệ nồi hơi và tháp giải nhiệt khỏi cặn và ăn mòn.
Nước uống: Bộ lọc UPVC loại bỏ phù sa và rỉ sét trong tiền xử lý nước đô thị và đáp ứng các tiêu chuẩn vệ sinh.

4. Tóm tắt ưu điểm cốt lõi
Chống ăn mòn: Thích nghi với môi trường khắc nghiệt với độ pH từ 0-14 và có tuổi thọ vượt xa các bộ lọc kim loại.
Nhẹ và dễ bảo trì: Chất liệu nhựa dễ lắp đặt và giỏ lọc có thể nhanh chóng tháo rời và làm sạch.
Hiệu quả về chi phí: Trong trường hợp nước thải có tính axit, nó có lợi thế về giá hơn so với bộ lọc bằng thép không gỉ.
