Van bi mặt bích một mảnh SCH8O/DIN UPVC/CPVC

Liên hệ với chúng tôi

Trước：Van màng mặt bích SCH8O/DIN UPVC/CPVC
Kế tiếp：Không có sản phẩm tiếp theo

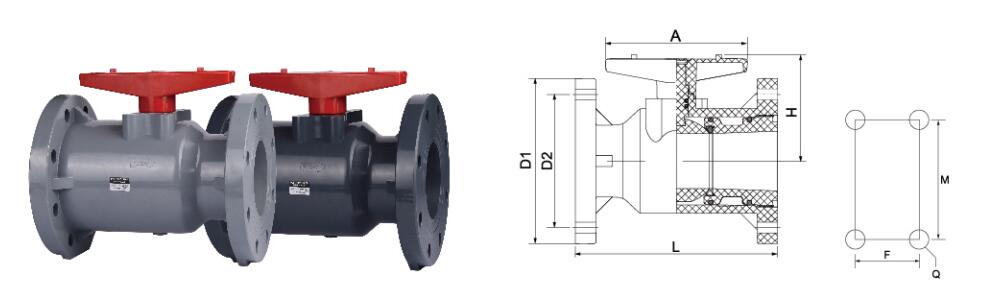

tham số ứng dụng Tiêu chuẩn kỹ thuật

KÍCH THƯỚC/NOM.		dn20	dn25 dn32 dn40			dn50	dn63	dn75	dn90	dn110	dn140 dn160
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)
		(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")	(6")
D1	DIN	105	105	115	140	145	165	180	195	220	250	285
	ANSI	89	98	108	117	128	155	178	192	229	254	284
	JIS	70	75	90	100	105	120	140	150	175	210	240
D2	DIN	65	75	85	100	110	125	145	160	180	210	240
	ANSI	61	70	79	89	98	121	140	152	191	216	241
	JIS	31	35	42.5	48.5	61	73	90	105	132	158	186
	DIN	4-Φ14	4-Φ14	4-Φ14	4-Φ18	4-Φ18	4-Φ18	4-Φ18	8-Φ18	8-Φ18	8-Φ18	8-Φ18
N-Φ	ANSI	4-Φ16	4-Φ16	4-Φ16	4-Φ16	4-Φ16	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ22	8-Φ22
	JIS	4-Φ15	4-Φ15	4-Φ19	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ19	8-Φ19	8-Φ23	8-Φ23
L		120	120	150	160	167	178	220	250	282	360	405
A		85	90	105	115	125	137	155	176	206	345	345
H		58.2	58.2	65	85	88	98	111	128	139	195	208
F		一	一	一	一	一	一	45	45	49	49	49
M		33	33	40	52	52	70	84	84	121	121	121
Q		2×M6	2×M6	2×M6	2×M8	2×M8	2×M8	4×M10	4×M10	4×M10	4×M10	4×M10

Giới thiệu sản phẩm

Van bi mặt bích một mảnh SCH8O/DIN UPVC/CPVC là một thiết bị ngắt bằng nhựa nhiệt dẻo được thiết kế để vận chuyển hóa chất mạnh và hệ thống nước có độ tinh khiết cao. Được chế tạo từ polyvinyl clorua không hóa dẻo (UPVC) hoặc polyvinyl clorua clo hóa (CPVC), dòng van này có thân nguyên khối trong đó mặt bích được đúc liền với vỏ van. Cấu trúc liền khối này giúp loại bỏ các kết nối khớp truyền thống giữa thân và mặt bích cuối, giảm các đường rò rỉ tiềm ẩn trong các ứng dụng quan trọng. Thiết kế bóng cổng đầy đủ cung cấp dòng chảy không hạn chế khi mở và vật liệu mặt ngồi PTFE hoặc EPDM đảm bảo bịt kín bong bóng trước nhiều loại môi trường bao gồm axit, kiềm, dung môi và nước siêu tinh khiết. Van tuân thủ các kiểu khoan mặt bích tiêu chuẩn DIN, cho phép tích hợp trực tiếp vào mạng lưới đường ống theo tiêu chuẩn Châu Âu mà không cần bộ điều hợp tùy chỉnh.

Ưu điểm cốt lõi

Toàn vẹn cơ thể nguyên khối

Khuôn đúc liền khối từ mặt bích đến thân giúp loại bỏ các mối nối đệm kín giữa các đầu nối cuối và vỏ, giảm các điểm bảo trì và khả năng rò rỉ.

Khả năng tương thích vật liệu kép

Thân nhựa UPVC chịu được hóa chất thông thường ở 0-60°C; Thân CPVC cho môi trường clo hóa và nhiệt độ cao lên tới 93°C.

Tích hợp tiêu chuẩn DIN

Kiểu khoan mặt bích phù hợp với tiêu chuẩn DIN PN10/16, cho phép thay thế hoặc lắp đặt mới mà không cần bộ điều hợp mặt bích tùy chỉnh.

Đường dẫn luồng cổng đầy đủ

Đường kính lỗ bi phù hợp với kích thước ống danh nghĩa, duy trì tốc độ đường ống và giảm độ sụt áp so với các van có cổng giảm.

Đặc tính sản phẩm

Vật liệu cơ thể: UPVC (Loại 1, Cấp 1) hoặc CPVC (theo tiêu chuẩn ASTM D1784)
Kiểu kết nối: Mặt bích đúc nguyên khối, DIN 2501 PN10/16
Chất liệu ghế: PTFE (tiêu chuẩn) hoặc EPDM (đối với nước và hóa chất nhẹ)
Chất liệu bóng: Đồng thau mạ Chrome (UPVC) hoặc CPVC rắn (thân CPVC)
Con dấu gốc: Cấu hình vòng chữ O kép với tuyến điều chỉnh bên ngoài

Loại tay cầm: Tay cầm đòn bẩy di chuyển 90 độ, có thể khóa ở vị trí mở và đóng
Đánh giá áp suất: PN10 cho UPVC (0-50°C); PN16 cho CPVC (0-50°C)
Phạm vi nhiệt độ: UPVC 0°C đến 60°C; CPVC 0°C đến 93°C
Dịch vụ chân không: Thích hợp cho áp suất tuyệt đối 0,5 bar ở 20°C
Màu sắc: Màu xám nhạt (RAL 7032) cho UPVC; Màu xám nhạt hoặc trắng nhạt cho CPVC

Axit clohydric (<30%) UPVC CPVC

Axit sunfuric (<50%) Bị giới hạn CPVC

Natri Hydroxit (<30%) UPVC CPVC

Nước khử ion / nước siêu tinh khiết UPVC CPVC

Dung môi clo hóa Không được đề xuất Bị giới hạn

Thông số kỹ thuật

Dữ liệu thứ nguyên

Đường kính danh nghĩa (DN) DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100

Kích thước mặt đối mặt DIN EN 558 Dòng 1 (dòng cơ bản 27)

Tiêu chuẩn khoan mặt bích DIN 2501 PN10 (DN15-100) / PN16 (DN15-100)

Áp suất & Nhiệt độ

Áp suất thử nghiệm vỏ 1,5 × PN (tối đa 22,5 bar đối với thân PN16)

Áp suất kiểm tra con dấu (Thấp) 1,1 × PN (không khí hoặc nước)

Áp suất kiểm tra con dấu (Cao) 1,5 × PN (chỉ nước)

Phạm vi nhiệt độ (UPVC) 0°C đến 60°C

Phạm vi nhiệt độ (CPVC) 0°C đến 93°C

Dữ liệu vận hành

Giá trị mô-men xoắn (tối đa) 12 Nm đối với DN15-DN50; 20 Nm cho DN65-DN100

Khả năng tương thích phạm vi pH UPVC: 2-12; CPVC: 1-14

Dịch vụ hút chân không 0,5 bar tuyệt đối ở 20°C

Đặc tính dòng chảy Cổng đầy đủ, Cv = DN² × 0,035 (xấp xỉ)

Kịch bản ứng dụng

Dòng van này được triển khai trên nhiều hệ thống xử lý chất lỏng công nghiệp đòi hỏi khả năng chống ăn mòn và kiểm soát ô nhiễm. Các ứng dụng cụ thể bao gồm:

Trạm định lượng hóa chất Dây chuyền tẩy luyện kim Khắc ướt quang điện Làm mát phụ trợ hạt nhân Chế biến nước muối lithium Bàn ướt bán dẫn Nước cấp điện tử (18,2 MΩ·cm) Dây chuyền trả lại CIP thực phẩm Hệ thống WFI dược phẩm Lưu thông áo khoác điện tử ô tô Trung hòa nước thải công nghiệp Vòng đánh bóng nước siêu tinh khiết

Khả năng tương thích của môi trường bao gồm axit clohydric (lên đến 30%), axit sulfuric (lên đến 50% ở 25°C), natri hydroxit (lên đến 30%), natri hypochlorite (lên đến 12% đối với CPVC), nước khử ion và nước xử lý công nghiệp có chất rắn lơ lửng dưới 200 μm.

Các vấn đề và giải pháp chung

Vấn đề: Khả năng chống xoay của tay cầm tăng sau khi luân nhiệt

Ghế PTFE trải qua những thay đổi về kích thước ở nhiệt độ khắc nghiệt. Chu kỳ van mở và đóng hoàn toàn ba lần mà không có áp suất. Nếu lực cản vẫn tiếp tục, hãy nới lỏng đai ốc đệm trục 1/4 vòng. Không sử dụng chất bôi trơn gốc dầu mỏ vì chúng làm suy giảm các vòng đệm thứ cấp EPDM.

Vấn đề: Có thể nhìn thấy vết rỉ ở giao diện miếng đệm mặt bích

Mặt bích nhựa nhiệt dẻo giãn ra theo thời gian, giảm tải trước cho bu lông. Vặn lại bu lông mặt bích tới 15 Nm đối với DN50 trở xuống, 20 Nm đối với DN65 trở lên bằng cờ lê lực. Chỉ sử dụng miếng đệm EPDM hoặc PTFE toàn mặt; không sử dụng miếng đệm xoắn ốc hoặc miếng đệm kim loại.

Sự cố: Truyền thông rò rỉ qua bóng ở vị trí đóng

Kiểm tra độ mòn của mặt tựa bằng cách tháo van ra khỏi dây chuyền và kiểm tra mặt tựa bằng PTFE xem có bị rách hoặc biến dạng không. Thay ghế nếu bị mòn quá 0,5 mm. Đối với van CPVC xử lý dung môi (acetone, MEK), hãy nâng cấp lên ghế PVDF, vì PTFE phồng lên trong các phương tiện này.

Vấn đề: Nứt gần lỗ bu lông mặt bích

Quá tải là nguyên nhân chính. Mômen xoắn tối đa khuyến nghị cho mặt bích UPVC là 12 Nm đối với DN15-DN50, 18 Nm đối với DN65-DN100. Đối với CPVC, giá trị có thể tăng 20%, nhưng hãy xác minh bằng hướng dẫn lắp đặt. Thay thế thân nứt ngay lập tức; không sửa chữa bằng chất kết dính.

Ghi chú cài đặt

Hỗ trợ đường ống độc lập ở hai bên thân van
Không sử dụng van để điều chỉnh độ lệch ống vượt quá 1 mm trên mét
Chỉ dán băng PTFE hoặc chất bịt kín kỵ khí cho các bu lông mặt bích, không dán lên bề mặt đệm
Đối với lắp đặt ngoài trời tiếp xúc với tia cực tím, hãy chỉ định UPVC có phụ gia đen cacbon hoặc phủ lớp phủ chống tia cực tím
Không vượt quá 1,5 × PN trong quá trình thử nghiệm thủy tĩnh với van đóng
Việc lắp đặt bộ truyền động yêu cầu xác minh mô-men xoắn gốc; chỉ sử dụng giá đỡ

Hạn chế quan trọng

Không sử dụng với khí nén hoặc khí trên 2 bar mà không có biện pháp an toàn
Không thích hợp để oxy hóa axit (axit nitric trên 10%, axit cromic) với thân nhựa UPVC
Tránh tăng áp suất đột ngột vượt quá 2× áp suất làm việc mỗi giây
Không lắp đặt trong các hệ thống có chu trình khử trùng bằng hơi nước trên 100°C
Dịch vụ hút bụi cần được hỗ trợ đầy đủ; không vượt quá 0,5 bar tuyệt đối
