Van màng mặt bích SCH8O/DIN UPVC/CPVC

Van màng mặt bích UPVC/CPVC là thiết bị kiểm soát chất lỏng được thiết kế để xử lý chất lỏng và khí ăn mòn. Nó phù hợp cho các ngành công nghiệp khác nhau, bao gồm xử lý hóa chất, xử lý nước thải và chế biến thực phẩm.

Cấu trúc độc đáo của van màng mặt bích mang lại hiệu suất bịt kín trong quá trình đóng và mở, ngăn chặn rò rỉ một cách hiệu quả. Thiết kế này đảm bảo vận chuyển chất lỏng an toàn và kéo dài tuổi thọ của van. Van dễ vận hành, cho phép người dùng kiểm soát dòng chảy dễ dàng thông qua các phương pháp thủ công hoặc khí nén để đáp ứng nhu cầu của các điều kiện vận hành khác nhau.

Van màng mặt bích UPVC/CPVC của chúng tôi cũng có tính năng chống mài mòn và chống lão hóa. Chúng được sử dụng rộng rãi trong các lĩnh vực như xử lý hóa chất, xử lý nước thải và tưới tiêu nông nghiệp.

Liên hệ với chúng tôi

Trước：Van màng liên minh SCH8O/DIN UPVC/CPVC
Kế tiếp：Van bi mặt bích một mảnh SCH8O/DIN UPVC/CPVC

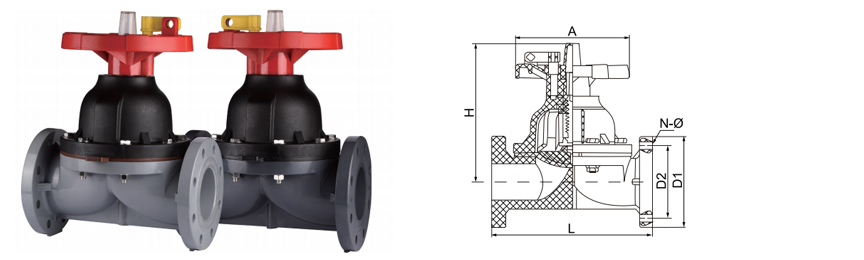

tham số ứng dụng Tiêu chuẩn kỹ thuật

KÍCH THƯỚC/NOM.		dn32	dn40	dn50	dn63	dn75	dn90	dn110	dn140
		(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)
		(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")
D1	DIN	115	140	150	165	185	200	220	254
	ANSI	108	117	128	155	178	192	229	254
	JIS	90	100	105	120	140	150	175	210
D2	DIN	85	100	110	125	145	160	180	210
	ANSI	79	89	98	121	140	152	191	216
	JIS	42.5	48.5	61	73	90	105	132	158
N-Φ	DIN	4-Φ14	4-Φ18	4-Φ18	4-Φ18	4-Φ18	8-Φ18	8-Φ18	8-Φ18
	ANSI	4-Φ16	4-Φ16	4-Φ16	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ22
	JIS	4-Φ19	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ19	8-Φ19	8-Φ23
L		145	160	180	210	250	300	350	400
A		87	100	117	137	178	214	265	265
H		115	132	148	175	235	305	350	356

TIÊU CHUẨN DIN · THI CÔNG MỘT MẢNH

Van màng mặt bích SCH8O/DIN UPVC/CPVC

Được thiết kế để cách ly chất lỏng ăn mòn và có độ tinh khiết cao. Thân mặt bích liền khối với cơ chế bịt kín bằng màng ngăn giúp loại bỏ rò rỉ và đóng kín bong bóng.

DN15-DN100

Phạm vi kích thước

PN10/PN16

Đánh giá áp suất

-20°C đến 120°C

Nhiệt độ CPVC

UPVC / CPVC

Vật liệu cơ thể

◆ Hệ thống vật liệu

Thân nhựa UPVC 0-60°C · pH 2-12 · Axit thông thường, kiềm, nước siêu tinh khiết

Thân CPVC 0-93°C · pH 1-14 · Nhiệt độ cao, môi trường clo hóa

Tùy chọn màng EPDM · PTFE · FKM · Hypalon

Mặt bích liền khối theo tiêu chuẩn DIN PN10/16. Không có rò rỉ khớp cuối cơ thể.

◆ Thông số kỹ thuật chính

Kết nối Mặt bích tích hợp, DIN 2501

Mặt đối mặt DIN EN 558 Dòng 1

Kiểm tra vỏ 1,5 × PN (nước)

Kiểm tra chỗ ngồi 1,1 × PN (không khí hoặc nước)

Dịch vụ hút bụi 0,3 bar tuyệt đối

hoạt động Tay quay / Khí nén / Điện

◆ Ưu điểm của van màng

Không có thân cây - không có khả năng phát thải tức thời
Cách ly giữa bộ truyền động và môi trường chất lỏng
Đường dẫn dòng chảy hợp lý làm giảm sự tích tụ trầm tích
Chỉ báo vị trí trực quan trên tay quay
Màng ngăn có thể thay thế mà không cần tháo thân ra khỏi dây chuyền
Tắt kín bong bóng trên toàn bộ phạm vi áp suất

Ứng dụng công nghiệp

Axit, kiềm, nước siêu tinh khiết, nước cấp điện tử, nước thải công nghiệp

Hóa chất nặng & Luyện kim

Chuyển axit sunfuric · Định lượng HCl · Dây chuyền tẩy rửa · Mạ điện

Độ tinh khiết cao & Điện tử

Bàn ướt bán dẫn · Khắc quang điện · Nước cấp điện tử · Vòng nước siêu tinh khiết

Năng lượng & Liti

Làm mát phụ trợ hạt nhân · Xử lý nước muối lithium · Chuyển hóa chất pin

Khoa học Đời sống & Thực phẩm

WFI dược phẩm · CIP thực phẩm · Chế biến đồ uống · Sản xuất mỹ phẩm

Nước & Môi trường

Trung hòa nước thải công nghiệp · Nước uống · Tiền xử lý khử muối

Ô tô & Công nghiệp tổng hợp

Tuần hoàn áo khoác điện tử · Rửa bộ phận · Nước làm mát · Dây chuyền rửa sạch

Ghi chú cài đặt và vận hành

Van màng phải được lắp ở vị trí mở hoặc đóng hoàn toàn để bảo quản. Không lưu trữ với màng nén.
Trình tự mô men xoắn: xiết đều các bu lông mặt bích theo hình chữ thập đến 15-20 Nm tùy theo DN.
Đối với môi trường bùn hoặc kết tinh, lắp đặt thân van nằm ngang để ngăn chặn sự tích tụ chất rắn trong đập.
Vận tốc không vượt quá 1,0 m/s đối với vật liệu mài mòn để kéo dài tuổi thọ của màng ngăn.
Thay màng ngăn sau mỗi 2 năm hoặc 50.000 chu kỳ, tùy điều kiện nào xảy ra trước.

Hạn chế quan trọng

Không sử dụng với axit oxy hóa (nitric >15%, cromic) trong thân nhựa UPVC.
Không chịu áp lực chu kỳ nhanh - có thể xảy ra hiện tượng mỏi cơ hoành.
Tránh khử trùng bằng hơi nước trên 110°C đối với CPVC có màng ngăn PTFE.
Không thích hợp cho môi trường khí trên 2 bar mà không có biện pháp an toàn.
Không vận hành tay quay vượt quá điểm dừng cơ học - màng ngăn bị nén quá mức sẽ dẫn đến hỏng hóc sớm.

Các vấn đề thường gặp & cách giải quyết

Vấn đề: Giảm tốc độ dòng chảy quan sát được

Cơ hoành có thể không được rút lại hoàn toàn. Xác minh rằng tay quay được chuyển sang vị trí mở hoàn toàn (2-3 vòng vượt qua lực cản ban đầu). Đối với các van tự động, hãy kiểm tra hiệu chuẩn hành trình của bộ truyền động.

Vấn đề: Rò rỉ bên ngoài từ cơ thể

Kiểm tra bu lông mặt bích để thư giãn. Trở lại đặc điểm kỹ thuật. Nếu tiếp tục rò rỉ, hãy thay miếng đệm mặt bích. Không vặn quá chặt — có nguy cơ nứt trên 22 Nm đối với DN80.

Sự cố: Rò rỉ phương tiện khi đóng

Màng ngăn bị mòn hoặc bị tấn công bởi hóa chất. Thay màng ngăn bằng vật liệu phù hợp. Đối với các ứng dụng chu kỳ cao, hãy nâng cấp lên màng ngăn EPDM mặt PTFE.

Vấn đề: Vận hành tay quay cứng

Màng chắn có thể bị kẹt vào đập do sự kết tinh. Chu kỳ đóng/mở nhiều lần. Nếu vẫn còn, hãy tháo rời và làm sạch khu vực đập nước. Bôi chất bôi trơn silicone vào các ren gốc.
