tùy chỉnh Van màng liên minh SCH8O/DIN UPVC/CPVC Đối với ngành công nghiệp thực phẩm/ô tô/điện tử

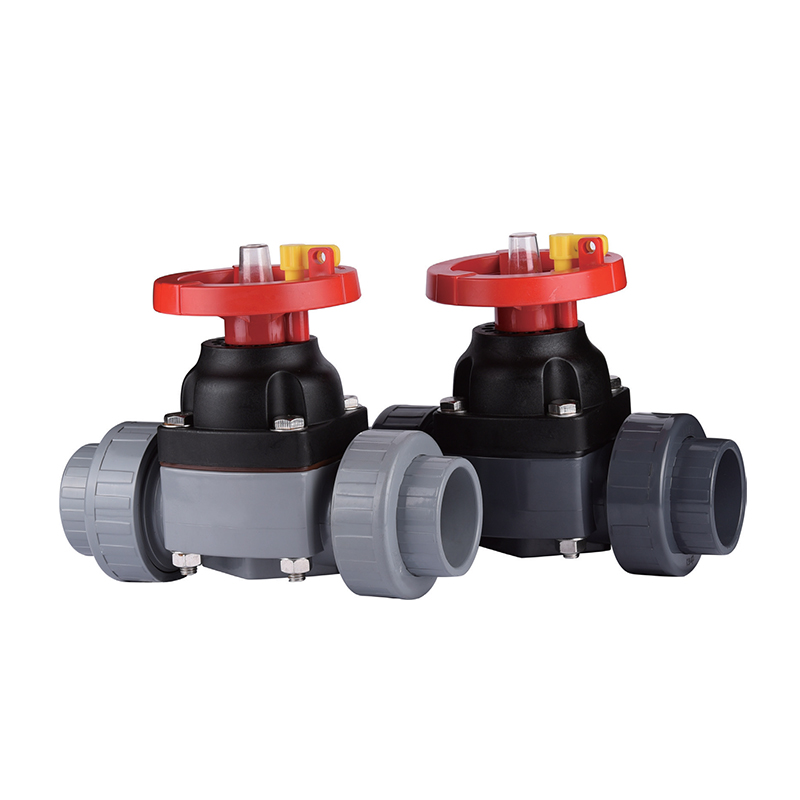

Van màng liên minh SCH8O/DIN UPVC/CPVC

Van màng liên minh SCH8O/DIN UPVC/CPVC

Van màng khớp là một thiết bị kiểm soát chất lỏng hiệu quả được ứng dụng rộng rãi trong các ngành công nghiệp như chế biến hóa chất, dược phẩm, chế biến thực phẩm và xử lý nước. Nó được thiết kế để mang lại hiệu suất bịt kín, đảm bảo sự an toàn và sạch sẽ của môi trường.

Đặc điểm cốt lõi của van màng khớp là cấu trúc màng độc đáo. Thiết kế này không chỉ cách ly hiệu quả thân van khỏi môi trường, ngăn ngừa rò rỉ và ô nhiễm mà còn cho phép kiểm soát dòng chảy chính xác. Người dùng có thể dễ dàng điều chỉnh lưu lượng chất lỏng bằng thao tác bằng tay hoặc bằng điện đơn giản để đáp ứng nhu cầu của các quy trình khác nhau.

Van cũng dễ lắp đặt và bảo trì, được trang bị mặt bích kết nối tiêu chuẩn phù hợp với nhiều hệ thống đường ống khác nhau. Ngoài ra, thiết kế của nó còn chú trọng đến việc dễ dàng làm sạch, khiến nó trở nên lý tưởng cho các ứng dụng yêu cầu tiêu chuẩn vệ sinh cao.

Liên hệ với chúng tôi
  • Van màng liên minh SCH8O/DIN UPVC/CPVC
Trước：UPVC/CPVC ⅰ Van bóng
Kế tiếp：Van màng mặt bích SCH8O/DIN UPVC/CPVC

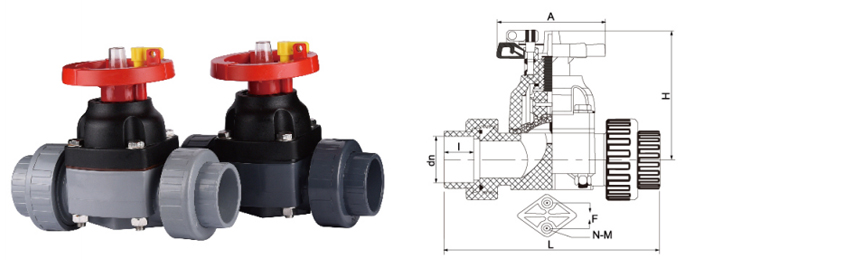

tham số ứng dụng Tiêu chuẩn kỹ thuật

  • KÍCH THƯỚC/NOM.

    dn20

    dn25

    dn32

    dn40

    dn50

    dn63

    (DN15)

    (DN20)

    (DN25)

    (DN32)

    (DN40)

    (DN50)

    (1/2")

    (3/4")

    (1")

    (1-1/4")

    (1-1/2")

    (2")

    d1

    DtôiN

    20.3

    25.3

    32.3

    40.3

    50.3

    63.3

    ANSI

    21.51

    26.87

    33.62

    42.4

    48.45

    60.65

    JIS

    22.4

    26.45

    32.56

    38.63

    48.73

    56.82

    d2

    DtôiN

    20.1

    25.1

    32.1

    40.1

    50.1

    63.1

    ANSI

    21.25

    26.6

    33.3

    42.06

    48.18

    60.27

    JIS

    21.75

    25.7

    31.71

    37.67

    47.76

    55.77

    L

    142

    162

    175

    196

    227

    272

    H

    90

    95

    105

    125

    145

    172

    A

    77

    77

    87

    100

    117

    137

    I

    22

    22

    22

    26

    32

    39

    N-M

    2-M6

    2-M6

    2-M6

    2-M8

    2-M8

    2-M8

    F

    25

    25

    25

    36

    36

    45

DIN UNION END · Cách ly màng ngăn
SCH8O/DIN Van màng liên minh UPVC/CPVC
Thiết kế kết nối liên kết cho phép loại bỏ nhanh chóng khỏi đường ống mà không làm ảnh hưởng đến đường ống lân cận. Cơ chế bịt kín màng ngăn giúp cách ly hoàn toàn giữa chất lỏng và cơ cấu truyền động.
DN15-DN100 Phạm vi kích thước
PN10/PN16 Lớp áp lực
0-93°C Phạm vi hoạt động của CPVC
Liên minh kết thúc Bảo trì nhanh
01
Kết nối công đoàn
Đai ốc có ren cho phép tháo thân van trong vài giây. Không cần bu lông mặt bích hoặc căn chỉnh lại đường ống để thay thế hoặc kiểm tra màng ngăn.
02
Niêm phong màng
Cơ hoành linh hoạt tạo ra sự bịt kín kiểu đập. Phương tiện chỉ tiếp xúc với thân và bề mặt đáy màng - không bịt kín, không bị rò rỉ vòng đệm thân.
03
Tùy chọn vật liệu
Thân nhựa UPVC dùng cho dịch vụ hóa chất tổng hợp. Thân CPVC cho nhiệt độ cao và môi trường clo hóa lên đến 93°C.
Hồ sơ kỹ thuật
Vật liệu cơ thể
UPVC (0-60°C) · CPVC (0-93°C)
Tùy chọn màng
EPDM · EPDM mặt PTFE · FKM · CSM
Tiêu chuẩn công đoàn
Ren cái / ổ cắm dung môi DIN hoặc ASTM
Đánh giá áp suất
PN10 (UPVC) · PN16 (CPVC) ở 20°C
Áp suất kiểm tra chỗ ngồi
1,1 × PN (kín khí)
Kết thúc các loại kết nối
Ổ cắm · Có ren (NPT/BSPT) · Bộ chuyển đổi mặt bích
Ứng dụng công nghiệp
Xử lý hóa chất Luyện kim quang điện Phụ trợ hạt nhân Chiết xuất liti Điện tử / Bán dẫn Thực phẩm và đồ uống Dược phẩm Sơn ô tô Xử lý nước công nghiệp
Phương tiện được xử lý
Axit · Kiềm · Nước siêu tinh khiết · Nước cấp điện tử · Nước uống được · Nước thải công nghiệp · Dung dịch nước muối
Cơ chế niêm phong
Đặc tính hiệu suất màng
1
Ngắt kín bọt khí — Thiết kế đập đảm bảo bịt kín tích cực ngay cả khi có các hạt lơ lửng
2
Không có thân rò rỉ - Không có vòng đệm động giữa chất lỏng và khí quyển
3
Có thể thay thế nội tuyến - Thiết kế liên kết cho phép thay đổi màng ngăn mà không cần tháo thân van ra khỏi đường ống
4
Chỉ báo vị trí trực quan - Tay quay hiển thị trạng thái đóng/mở ở khoảng cách
Dữ liệu thứ nguyên và thứ tự
ĐN (mm)
15 · 20 · 25 · 32 · 40 · 50 · 65 · 80 · 100
L (mặt đối mặt)
DIN EN 558 Dòng 1
Mô men xoắn cực đại (tay quay)
10 Nm (DN15-50) · 18 Nm (DN65-100)
Đánh giá chân không
0,3 bar tuyệt đối (màng chắn EPDM)
Hướng dẫn cài đặt
  • Chỉ sử dụng chất bịt kín ren trên các ren nam - tránh tiếp xúc chất bịt kín với màng ngăn
  • Hỗ trợ đường ống trong phạm vi 300 mm của kết nối liên kết để tránh ứng suất uốn
  • Đối với đường ngang, lắp đặt thân thẳng đứng để giảm lắng đọng trầm tích trong đập
  • Không sử dụng làm van cuối dòng mà không có hỗ trợ hạ lưu
  • Thiết bị truyền động khí nén yêu cầu không khí được lọc, bôi trơn ở áp suất 4-6 bar
Giới hạn vận hành tới hạn
  • Không vượt quá định mức nhiệt độ màng ngăn - EPDM tối đa 80°C, PTFE tối đa 120°C
  • Không được xếp hạng để khử trùng bằng hơi nước trên 100°C
  • Tránh dao động áp suất nhanh vượt quá 1 bar/giây
  • Không phù hợp với khí clo hoặc axit nitric đậm đặc có thân nhựa PVC
  • Không vận hành tay quay quá điểm dừng cơ học (khoảng 2,5 vòng từ đóng sang mở)
Hướng dẫn khắc phục sự cố hiện trường
► Van không đóng hoàn toàn
Cơ hoành có thể bị kéo căng hoặc phồng lên do hóa chất. Thay màng ngăn. Đối với màng ngăn có bề mặt PTFE, kiểm tra biến dạng dòng chảy lạnh tại vùng tiếp xúc của đập.
► Rò rỉ từ đai ốc nối
Siết chặt đai ốc bằng tay và 1/4 vòng bằng cờ lê dây đeo. Không vặn quá chặt - có thể xảy ra hiện tượng đứt chỉ. Kiểm tra vòng chữ O hoặc miếng đệm phẳng bên trong khớp nối.
▶ Xoay tay quay cứng
Màng ngăn có thể dính vào đập do vật liệu kết tinh. Rửa bằng dung môi tương thích. Bôi mỡ silicon vào ren thân - không sử dụng mỡ dầu mỏ.
► Giảm lưu lượng ở vị trí mở
Tay quay có thể không được thu lại hoàn toàn. Xoay ngược chiều kim đồng hồ thêm 2-3 lượt. Nếu không cải thiện, hãy kiểm tra xem có mảnh vụn nào bị mắc kẹt dưới màng ngăn hay không.
Chứng nhận DIN EN 16139
Tuân thủ ISO 21787
Vật liệu được WRAS phê duyệt (chọn loại)
FDA 21 CFR 177.2600 (Màng chắn EPDM)
