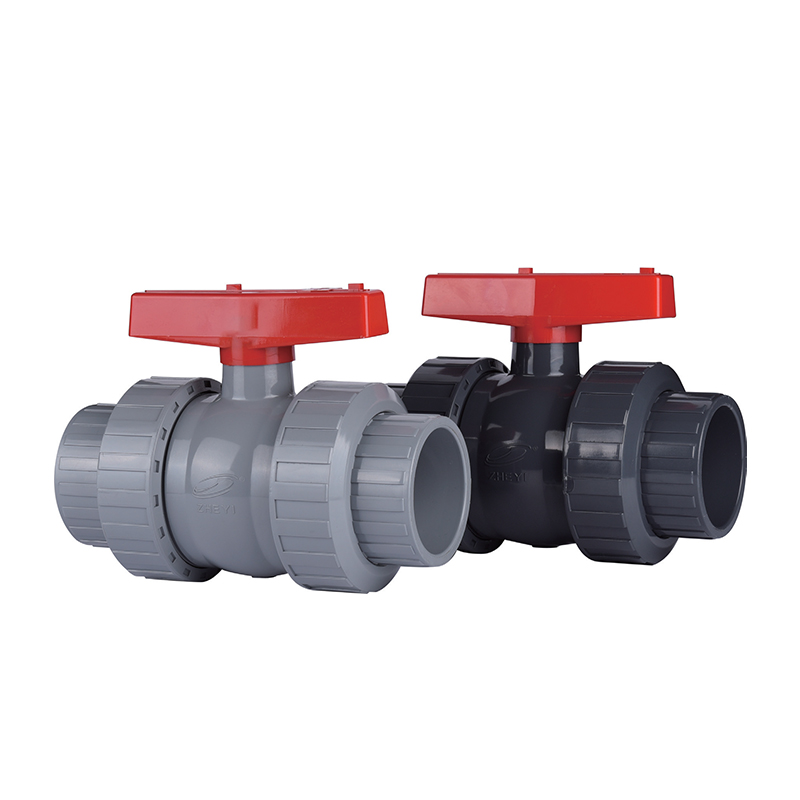

Van bi SCH8O/DIN UPVC/CPVC Ⅰ

Van bi UPVC/CPVC I là loại van hiệu suất cao được thiết kế cho đường ống công nghiệp và hệ thống xử lý nước. Thiết kế đơn giản nhưng hiệu quả của nó, có lõi van hình cầu, mang lại khả năng cản chất lỏng cực thấp khi mở hoặc đóng hoàn toàn. Khả năng đóng mở nhanh chóng và dễ vận hành của van giúp nó hoạt động xuất sắc trong việc kiểm soát đường ống.

Sản phẩm của chúng tôi tự hào có hiệu suất bịt kín bằng các vòng đệm chất lượng cao, đảm bảo hoạt động không bị rò rỉ và kéo dài tuổi thọ của thiết bị. Tính chất nhẹ của van bi UPVC/CPVC I giúp dễ dàng lắp đặt và bảo trì, đồng thời nó được sử dụng rộng rãi trong các ngành công nghiệp như xử lý hóa chất, dược phẩm, xử lý nước uống và hệ thống HVAC.

Liên hệ với chúng tôi

Trước：Van bi SCH8O/DIN UPVC/CPVC Ⅱ
Kế tiếp：Van màng liên minh SCH8O/DIN UPVC/CPVC

tham số ứng dụng Tiêu chuẩn kỹ thuật

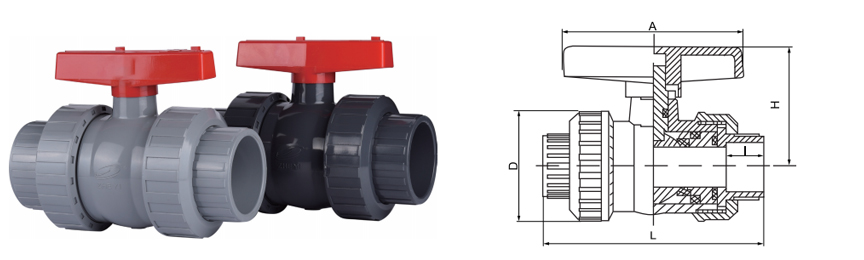

dn	DN	Kích thước kết cấu
dn	DN	A	D	H	L	I
20	15	75	50	50	106	18
25	20	87	55	56	120	22
32	25	100	67	67	134	22
40	32	110	78	73	154	26
50	40	114	96	87	178	32
63	50	140	110	100	205	39
75	65	160	130	106	232	45
90	80	196	158	130	281	51
110	100	298	199	183	325	61

SCH80 / DIN Cổng đầy đủ một mảnh

Van bi UPVC / CPVC Ⅰ

Cần vận hành · Tay cầm có thể khóa · Ghế PTFE

Van bi SCH80/DIN UPVC/CPVC Ⅰ là van cách ly một phần tư vòng được thiết kế để ngắt đáng tin cậy trong các hệ thống chất lỏng ăn mòn và có độ tinh khiết cao. Được sản xuất theo tiêu chuẩn ASTM SCH80 và DIN, van bi một mảnh này có thiết kế cổng đầy đủ giúp duy trì các đặc tính dòng chảy với mức giảm áp suất tối thiểu. Thân van có sẵn bằng nhựa UPVC cho dịch vụ hóa học thông thường hoặc CPVC cho các ứng dụng nhiệt độ cao lên đến 93°C. Các đệm và đệm PTFE cung cấp khả năng ngắt kín bong bóng trong toàn bộ phạm vi áp suất, trong khi tay cầm đòn bẩy bao gồm tính năng có thể khóa để đảm bảo vị trí trong các lắp đặt quan trọng.

DN15–DN100

Phạm vi kích thước

PN10–PN16

Đánh giá áp suất

–20°C đến 93°C

Phạm vi CPVC

Cổng đầy đủ

Thiết kế dòng chảy

Kháng hóa chất

Vật liệu UPVC và CPVC chống lại nhiều loại axit, bazơ, muối và các tác nhân oxy hóa. Cấu trúc polymer trơ ngăn ngừa sự rò rỉ và duy trì độ tinh khiết của chất lỏng trong các ứng dụng nhạy cảm.

Luồng cổng đầy đủ

Đường kính lỗ bi phù hợp với kích thước ống danh nghĩa, loại bỏ các hạn chế về dòng chảy và giảm sụt áp. Thiết kế này giảm thiểu tiêu thụ năng lượng và đảm bảo tốc độ dòng chảy ổn định.

Tắt bong bóng chặt chẽ

Ghế PTFE cung cấp một con dấu đáng tin cậy chống lại quả bóng CPVC mạ crôm hoặc rắn. Cấu trúc thân liền khối giúp loại bỏ các đường rò rỉ tiềm ẩn thông qua các kết nối cuối.

Nhiệt độ linh hoạt

Các biến thể CPVC hỗ trợ hoạt động liên tục ở nhiệt độ lên tới 93°C, khiến chúng phù hợp với chất lỏng ăn mòn nóng, nước xử lý công nghiệp và truyền hóa chất ở nhiệt độ cao.

Thông số kỹ thuật

Vật liệu cơ thể

UPVC (polyvinyl clorua không dẻo) · CPVC (polyvinyl clorua clo hóa)

Chất liệu bóng

Đồng thau mạ crom (UPVC) · CPVC nguyên khối (Thân CPVC)

Vật liệu chỗ ngồi / con dấu

PTFE (tiêu chuẩn) · EPDM (tùy chọn cho dịch vụ nước)

Kiểu kết nối

Ổ cắm (xi măng dung môi) · Có ren (NPT/BSPT) · Mặt bích (DIN)

Tuân thủ tiêu chuẩn

ASTM D2467 (SCH80) · DIN 8061/8062 · ISO 16139

Loại tay cầm

Tay cầm đòn bẩy di chuyển 90° · Có thể khóa ở vị trí đóng/mở

Hóa chất & Luyện kim

Chuyển axit, định lượng kiềm, dây chuyền tẩy rửa, tuần hoàn bể mạ

Điện tử & Bán dẫn

Phân phối nước siêu tinh khiết (UPW), xử lý hóa chất cấp điện tử

Năng lượng & Quang điện

Chất điện phân pin lithium, khắc pin mặt trời, làm mát phụ trợ hạt nhân

Xử lý nước

Nước thải công nghiệp, khử muối, thấm RO, nước uống được

Thực phẩm & Dược phẩm

Nước khử ion, giải pháp CIP, dây chuyền xử lý vệ sinh

Ô tô & Tổng hợp

Tuần hoàn áo điện tử, rửa bộ phận, hệ thống nước làm mát

Ghi chú cài đặt

Xi măng dung môi: Sử dụng sơn lót và xi măng được pha chế riêng cho UPVC hoặc CPVC. Cho phép thời gian xử lý hoàn toàn trước khi thử áp lực.
Kết nối bằng ren: Chỉ dán băng PTFE vào ren ngoài. Siết chặt bằng tay cộng thêm 1–2 vòng bằng cờ lê dây đeo.
Kết nối mặt bích: Sử dụng miếng đệm EPDM hoặc PTFE toàn mặt. Mô-men xoắn bắt vít đều theo hình chữ thập đến 15–20 Nm.
Hướng lắp đặt: Lắp đặt bằng tay cầm ở vị trí dễ tiếp cận. Đối với các đường nằm ngang, thân cây phải thẳng đứng.
Lắp đặt bộ truyền động: Xác minh khả năng tương thích mô-men xoắn với định mức thân van. Sử dụng giá đỡ được nhà sản xuất phê duyệt.

Hạn chế quan trọng

Không sử dụng van bi UPVC với chất lỏng trên 60°C hoặc với axit nitric đậm đặc (>15%).
Van CPVC không được xếp hạng cho dịch vụ hơi nước hoặc tiếp xúc với dung môi clo hóa trên 60°C.
Tránh tăng áp suất đột ngột vượt quá 1,5 lần áp suất làm việc định mức.
Không vận hành tay cầm với lực quá mạnh - vặn quá mạnh có thể làm hỏng vòng đệm thân van.
Không thích hợp cho môi trường khí trên 2 bar mà không có quy định an toàn.
Tiếp xúc với tia cực tím: Bảo quản và lắp đặt ở nơi có bóng râm hoặc phủ lớp phủ chống tia cực tím.

Các vấn đề và giải pháp chung trong lĩnh vực

● Xử lý độ cứng sau khi luân nhiệt

Ghế PTFE có thể giãn nở ở nhiệt độ cực cao. Chu kỳ van mở và đóng hoàn toàn 3–4 lần ở nhiệt độ môi trường. Nếu lực cản vẫn tiếp tục, hãy bôi trơn thân cây bằng mỡ gốc silicone. Tránh chất bôi trơn gốc dầu mỏ.

● Rò rỉ ở khu vực thân cây

Siết chặt đai ốc đệm trục tăng dần (1/8 vòng mỗi lần). Nếu rò rỉ vẫn tiếp tục, hãy thay thế vòng chữ O ở thân. Đối với van CPVC đang hoạt động nóng, hãy xác minh rằng vật liệu vòng chữ O tương thích với nhiệt độ chất lỏng.

● Phương tiện rò rỉ qua quả bóng ở vị trí đóng

Kiểm tra chỗ ngồi PTFE xem có bị mòn hoặc biến dạng không. Thay ghế nếu mòn quá 0,5 mm. Đối với các hệ thống thường xuyên đạp xe, hãy cân nhắc nâng cấp lên ghế PTFE được gia cố.

● Nứt gần khu vực kết nối

Các kết nối ren hoặc mặt bích bị xoắn quá mức là nguyên nhân phổ biến nhất. Xác minh giá trị mô-men xoắn theo hướng dẫn lắp đặt. Thay thế các bộ phận bị nứt ngay lập tức - không cố gắng sửa chữa bằng chất kết dính.

Các van bi này được triển khai trong các ngành công nghiệp xử lý nước hóa học, luyện kim, quang điện, hạt nhân, lithium, điện tử, thực phẩm, dược phẩm, ô tô và công nghiệp để xử lý chất lỏng axit-kiềm, nước siêu tinh khiết, nước uống được, nước cấp điện tử và đường ống nước thải công nghiệp.

Công ty

Công ty TNHH Đường ống Zheyi (Vũ Hán), Ltd.

ZHEYI Group Đúng Trung Quốc Van bi SCH8O/DIN UPVC/CPVC Ⅰ Đối với ngành công nghiệp thực phẩm/ô tô/điện tử nhà cung cấp Và tùy chỉnh Van bi SCH8O/DIN UPVC/CPVC Ⅰ Đối với ngành công nghiệp thực phẩm/ô tô/điện tử nhà máy. Chúng tôi được thành lập vào năm 2007, tập trung vào nghiên cứu và phát triển, sản xuất, bán hàng và dịch vụ ống công nghiệp CPVC và UPVC. Công ty đã đạt được một số chứng nhận, bao gồm giấy phép sản xuất thiết bị đặc biệt, giấy phép vệ sinh sản phẩm liên quan đến nước của Tỉnh Chiết Giang, chứng nhận hệ thống quản lý chất lượng IS09001, chứng nhận hệ thống quản lý môi trường IS014001 và chứng nhận hệ thống quản lý an toàn và sức khỏe nghề nghiệp IS045001. Công ty có hơn 50 quyền sở hữu trí tuệ độc lập và quyền xuất nhập khẩu tự vận hành. Để cung cấp các sản phẩm đa dạng và dịch vụ tốt hơn, công ty đã giới thiệu công nghệ tiên tiến, thiết bị gia công và nguyên liệu thô và hệ thống quản lý độc đáo từ Đức và Hoa Kỳ. Trong những năm qua, các sản phẩm của chúng tôi đã được sử dụng rộng rãi trong vận chuyển đường ống chất lỏng axit và kiềm, nước siêu tinh khiết, nước uống, nước tinh khiết cấp điện tử và nước thải công nghiệp trong các ngành công nghiệp hóa chất, luyện kim, quang điện, điện hạt nhân, pin lithium, chất bán dẫn điện tử, thực phẩm, y học, ô tô, xử lý nước công nghiệp và các ngành công nghiệp khác. Hiện nay, Tập đoàn ZHEYI đã thành lập hơn 30 công ty bán hàng trên toàn quốc và tất cả các loại sản phẩm đều được xuất khẩu sang Châu Âu, Châu Mỹ, Đông Nam Á và các quốc gia, khu vực khác, được khách hàng trong và ngoài nước ưa chuộng sâu sắc.

Giấy chứng nhận danh dự

Tin tức

Ống UPVC SCH 80 được sử dụng trong các ứng dụng công nghiệ...
Jul 30,2026
Bộ xử lý hóa chất, nhà điều hành xử lý nước và cơ sở công nghiệp chỉ định Ống nhựa UPVC SCH 80 bất cứ nơi nào hệ thống đường ống cần giữ áp suất bên trong cao hơn và chống lại sự tiếp xúc mạnh mẽ với hóa...
tìm hiểu thêm
Điều gì khiến ống UPVC SCH 80 trở thành sự lựa chọn đáng t...
Jul 23,2026
Ống UPVC SCH 80 được chế tạo với thành dày hơn ống SCH 40 ở cùng đường kính ngoài, giúp tăng mức áp suất và trở thành tiêu chuẩn cho các dây chuyền công nghiệp mang hóa chất ăn mòn, chất lỏng xử lý nóng và nước điề...
tìm hiểu thêm
Tại sao ống UPVC SCH 80 được sử dụng rộng rãi trong hệ thố...
Jul 16,2026
Độ dày của tường là thông số kỹ thuật duy nhất để phân biệt một đường ống được xếp hạng cho áp suất công nghiệp đòi hỏi khắt khe với một đường ống dành cho mục đích sử dụng dân dụng nhẹ. Ống nhựa UPVC SCH 80 ...
tìm hiểu thêm

Để lại tin nhắn

Kiểm soát chất lượng nghiêm ngặt

Tập đoàn ZHEYI tuân thủ nguyên tắc "chất lượng là trên hết", sử dụng thiết bị tiên tiến quốc tế và nguyên liệu thô chất lượng cao, kiểm soát chặt chẽ mọi khâu sản xuất và cam kết cung cấp các sản phẩm đường ống có hiệu suất tuyệt vời và vẻ ngoài tinh tế.

Công ty sử dụng thiết bị sản xuất tiên tiến nhất và vật liệu chất lượng cao, bao gồm Sekisui của Nhật Bản và Lubrizol của Hoa Kỳ. "ZHEYI" kết hợp hoàn hảo công nghệ sản xuất tinh tế với quản lý chuyên nghiệp và mỗi sản phẩm đều trải qua quá trình kiểm soát chất lượng nghiêm ngặt - từ sản xuất, kiểm tra đến giao hàng cuối cùng, đảm bảo sự kết hợp hoàn hảo giữa vẻ ngoài và chức năng.
Kiểm tra hiệu suất chính xác

Tại ZHEYI, mọi sản phẩm đều được chế tác tỉ mỉ, không chỉ chú trọng vào thiết kế thẩm mỹ tinh tế mà còn luôn cam kết về chất lượng nội tại tuyệt vời. Kiểm tra hiệu suất nghiêm ngặt đảm bảo sản phẩm có thể duy trì độ ổn định và độ bền ngay cả trong điều kiện khắc nghiệt.:

● Kiểm tra mật độ: Đo mật độ vật liệu để đảm bảo tính đồng nhất và ổn định của cấu trúc.
● Thử nghiệm nhiệt độ làm mềm Vicat: đánh giá mức độ làm mềm của vật liệu trong điều kiện nhiệt độ cao để đảm bảo khả năng chống biến dạng của sản phẩm trong nhiều môi trường khác nhau.
● Kiểm tra lò nướng: mô phỏng khả năng chịu nhiệt lâu dài và xác minh khả năng chịu nhiệt độ cao trong thời gian dài của sản phẩm.
● Thử nghiệm thủy tĩnh: Đánh giá độ bền của đường ống trong điều kiện áp suất cao để đảm bảo độ an toàn và độ tin cậy của sản phẩm.
● Thử nghiệm va đập bằng búa thả: Kiểm tra khả năng chống va đập của sản phẩm trong quá trình vận chuyển, lắp đặt và sử dụng hàng ngày.

Van bi SCH8O/DIN UPVC/CPVC Ⅰ Kiến thức ngành

Cách chọn đúng Van bi UPVC/CPVC loại I ? Hướng dẫn kết hợp các thông số chính và điều kiện làm việc

Van bi loại I UPVC (polyvinyl clorua không dẻo) và CPVC (polyvinyl clorua clo hóa) được sử dụng rộng rãi trong nhiều ngành công nghiệp do khả năng chống ăn mòn tuyệt vời, ưu điểm nhẹ và chi phí. Lựa chọn đúng đòi hỏi sự kết hợp giữa các đặc tính của phương tiện, điều kiện làm việc và thông số kỹ thuật của ngành. Sau đây là các điểm lựa chọn chính và đề xuất phù hợp với ứng dụng điển hình của ngành:

1. Khả năng tương thích của phương tiện: phù hợp với khả năng chống ăn mòn hóa học
UPVC: Thích hợp cho môi trường nước axit yếu, kiềm yếu và nhiệt độ bình thường (<60 ° C), như nước uống, xử lý nước công nghiệp, v.v.
CPVC: Chịu nhiệt độ cao hơn (<90 ° C), kháng axit mạnh, kiềm mạnh và dung môi hữu cơ, thích hợp để khắc chất lỏng trong ngành bán dẫn điện tử, nước thải axit và kiềm trong ngành quang điện và các chất lỏng ăn mòn khác.

2. Đánh giá áp suất và nhiệt độ
Van bi loại UPVC/CPVC I thường thích hợp với áp suất thấp (PN10 ~ PN16), và vật liệu CPVC nên được ưu tiên sử dụng trong điều kiện nhiệt độ cao. Ví dụ:
UPVC có thể sử dụng cho hệ thống nước tinh khiết phụ trợ (nhiệt độ thấp và áp suất thấp) của nhà máy điện hạt nhân;
CPVC nên được sử dụng cho các dây chuyền tẩy rửa nhiệt độ cao trong ngành luyện kim và cần xác minh độ ổn định nhiệt lâu dài.

3. Yêu cầu đặc biệt của ngành
Thuốc và nước uống an toàn: phải đạt chứng nhận FDA hoặc NSF để đảm bảo nguyên liệu không độc hại, không kết tủa.
Nước thải công nghiệp: khi chứa kim loại nặng hoặc môi trường có hàm lượng muối cao, phải kiểm tra độ bền hóa học của vật liệu bịt kín mặt van (như EPDM).
Quang điện: thường liên quan đến các phương tiện có tính ăn mòn cao như axit hydrofluoric (HF), và sự kết hợp của con dấu PTFE thân van CPVC đáng tin cậy hơn.

4. Môi trường thiết kế kết cấu và lắp đặt
Đối với môi trường có khí ăn mòn (như xử lý khí thải trong các nhà máy bán dẫn điện tử) nên sử dụng thân van kín hoàn toàn để tránh tiếp xúc với các bộ phận kim loại.
Đối với các điều kiện làm việc thường xuyên mở và đóng (chẳng hạn như đường ống rửa ngược trong hệ thống xử lý nước), nên chọn thiết kế mô-men xoắn thấp để kéo dài tuổi thọ.

5. Chứng nhận và tiêu chuẩn
Ngành nước uống phải tuân thủ NSF/ANSI 61, hệ thống phụ trợ của nhà máy điện hạt nhân phải đáp ứng kiểm soát chất lượng ASME NQA-1.
